Разработка приёмного полукомплекта телеуправления

, (2)

где: N – суммарное число выходов;

Nкп – число выходов, необходимых для выбора контролируемого пункта;

Nоб/гр – число выходов, необходимых для выбора объекта в группе;

Nоп – число необходимых выходов для выбора характера операции;

Nгр – число выходов необходимых для выбора группы;

3 – число служебных

выходов.

N = 5 + 2 + 10 + 5 + 3 = 25

Принимаем пятиразрядный двоичный счетчик по условию m больше n, где

m – число выходов распределителя, создаваемое определенным числом разрядов счетчика (р). Так как счетчик распределителя составляется из бинарных триггеров (триггеров со счетным входом), имеющих два устойчивых состояния (0 и 1), то есть в основу счета импульсов положена двоичная система. Общее число импульсов, отсчитываемых счетчиком за цикл можно определить по формуле:

, (3)

где 2 – основная система исчисления;

р – число разрядов счетчика (всегда целое).

,

то есть 32 больше 25, значит, пятиразрядный двоичный счётчик нам вполне подходит.

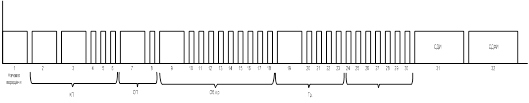

Итак, командная серия будет иметь следующий вид:

Рис. 1.

2. Определение расчетной частоты мультивибратора полукомплекта

Общее число импульсов в серии определяется по формуле:

Число длинных импульсов в кодовой серии определяется как сумма чисел элементов во всех сочетаниях, используемых при образовании кода с увеличением этой суммы в полукомплекте телеуправления на три импульса (служебные).

.

Число коротких импульсов в кодовой серии:

.

Число тактовых импульсов мультивибратора

,

где 3 – коэффициент перевода числа длинных импульсов в число тактовых импульсов мультивибратора

.

По найденному числу тактовых импульсов Nтакт, необходимому для образования кодовой серии, и длительности цикла передачи Тц = 4,2 сек определяется расчетное значение частоты мультивибратора:

, (4)

где k – коэффициент, учитывающий отношение периода колебаний мультивибратора передающего полукомплекта к периоду колебаний мультивибратора приемного полукомплекта. Для ТУ-КП k = 0,6.

так как при расчете мультивибратора, работающего совместно с триггером делителем частоты, расчетное значение его частоты удваивается и составляет 38 Гц.

Рассчитаем время передачи импульсов команды:

(5)

где С – пропускная способность линии связи С = 20 имп/сек.

сек

Так как число серий при передачи сигнала двукратное, то полученное значение умножается на 2 и составляет 4,8 сек. Допустимое время составляет 4-5 сек, значит, условие выполняется.

3. Определение наибольшей, возможной удаленности пункта приема сообщений

Определение наибольшей, возможной удаленности пункта приема сообщений при отсутствии устройств, для ретрансляции сигналов сводится к определению дальности действия передатчика телемеханического устройства по проводным линиям связи.

Эта дальность действия определяется наибольшим перекрываемым затуханием (bдоп), при котором уровень сигнала в месте приема превышает уровень помех (Рпом) на некоторую величину (Роп).

Дальность действия передатчика в километрах определяется:

, (6)

где: bдоп – наибольшее перекрываемое затухание линии, допустимое при данной мощности передатчика и данном уровне помех, Нп;

 – километрический коэффициент затухания, Нп/км;

n¢ – приведенное число промежуточных пунктов на 1 км линии;

bn – затухание вносимое одним промежуточным пунктом, Нп/км.

Наибольшее перекрываемое затухание линии, допустимое при данной мощности передатчика (Рдп) и данном уровне помех (Рсп) определяется:

, (7)

где: Рдп – абсолютный уровень мощности передатчика, ограничиваемый допустимым влиянием на соседние каналы и зависящий от числа передатчиков, Нп (для телемеханических каналов ограничивают величиной Рдп = 0,6 Нп для воздушных линий и Рдп = 1,1 Нп для кабельных линий; в обоих случаях при одном передатчике);

Рпом – абсолютный уровень помехи, Нп;

Рсп – превышение абсолютного уровня полезного сигнала над абсолютным уровнем возможной помехи, Нп (зависит от вида модуляции: при частотной Рсп принимается более 2 Нп, при амплитудной Рсп – более 2,5 Нп);

bдоп = 1,1-(-9+2,6) = 7,5 Нп

, (8)

где: Nкп – число контролируемых пунктов;

L – среднее расстояние между тяговыми подстанциями (принимаем равным 50 км).

 = 34,4*10-3 дБ/км из (1)*0,115=0,003956 Нп/км

4. Структурная схема проектируемого устройства

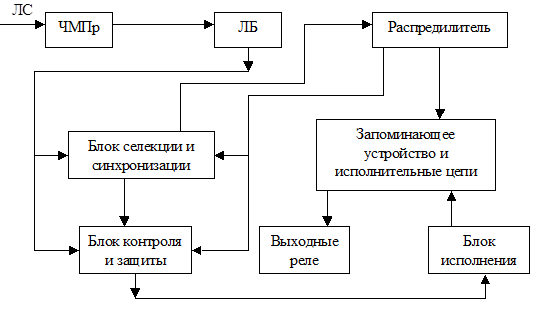

Рис. 2. Структурная схема ТУ КП.

Приемное устройство ТУ КП (рис.2) состоит из приемника частотных сигналов ЧМПр, линейного блока ЛБ, блока селекции и синхронизации БСС, блока контроля и защиты БКЗ, распределителя Р, запоминающего устройства исполнительных цепей ЗУ, блоков выходных реле БВР и исполнения БИ.

С приёмника ЧМПр тактовая серия поступает в ЛБ, затем на блок синхронизации и селекции, далее в распределитель. Одновременно тактовая серия поступает на блок контроля и защиты. Распределитель переключается в соответствии с тактовой серией. При холостых сериях осуществляется только контроль синхронизации и автоматическая синхронизация распределителей при сбоях. При передаче командной серии избирающие импульсы поступают с распределителя в запоминающее устройство. Считывание информации осуществляется импульсами, получаемыми из блока исполнения в конце цикла из двух кодовых серий, после проверки правильности принятых кодовых комбинаций. Импульсы запоминающего устройства выдаются непосредственно на выходные реле телеуправления.

Блок контроля и защит БКЗ контролирует правильность приема серии и предотвращает воспроизведение ложных команд при неправильном выборе КП (появление лишнего или недостающего избирающего импульса на соответствующих позициях серии), выборе двух или более групп или объектов, при появлении сверхдлинного импульса в избирающих позициях серии и длинной паузы, при рассинхронизации, а также при несовпадении обеих кодовых комбинаций. При несовпадении обеих кодовых комбинаций срабатывает какая-либо из защит – выбора другого КП, двух групп или объектов.
