Разработка приёмного полукомплекта телеуправления

К 6-му—22-му выходам дешифратора подключены наборные реле выбора-операции Вк и От, выбора объекта 1об—10об и выбора группы 1гр—5гр. Импульс на выходе дешифратора появляется только при соответствующем ему длинном импульсе серии. Реле, подключенное к этому выходу, становится на самоблокировку при отрицательном потенциале на выходе усилителя 15 (Г6). Усилитель 15 (Г6) управляет реле Вк и От непоср

едственно, а шинами само подхвата реле выбора объекта и группы — через модуль Защ.4.

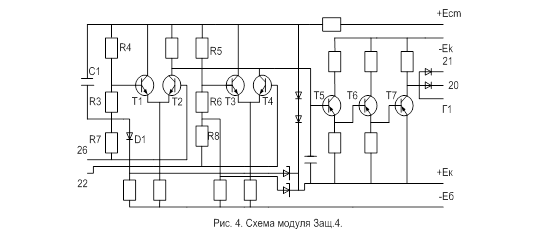

Модуль Защ. 4. содержит схемы защиты от одновременного возбуждения двух (или более) реле выбора объекта и двух (или более) реле выбора группы. Схема защиты содержит пороговое устройство, выполненное на двух транзисторах 77, Т2 (ТЗ, Т4). Уставка его задается делителем напря­жения R3, R4 (R5, R6). Срабатывание устройства происходит в случае, когда падение напряжения на резисторе R7 (R8), вызыванное током, поступающим из внешней цепи, превысит уставку. Коллекторы транзисторов Т2 и Т4 обоих пороговых устройств объединены (транзисторы включены по схеме ИЛИ) и подключены к входу усилителя на транзисторах Т5—Т7. При срабатывании хотя бы одного порогового устройства (т. е. открывается транзистор Т2 или Т4) на вход усилителя поступает отрицательный потенциал, приводящий к отпиранию транзисторов Т5—Т7 усилителя. На выходе усилителя появляется положительный (нулевой) потенциал, приводящий к срабатыванию триггеров запрета ТЗП1 и ТЗП2 по коллекторным цепям (Г1 и Г4).

Рис. 5. Принципиальная схема распределителя.

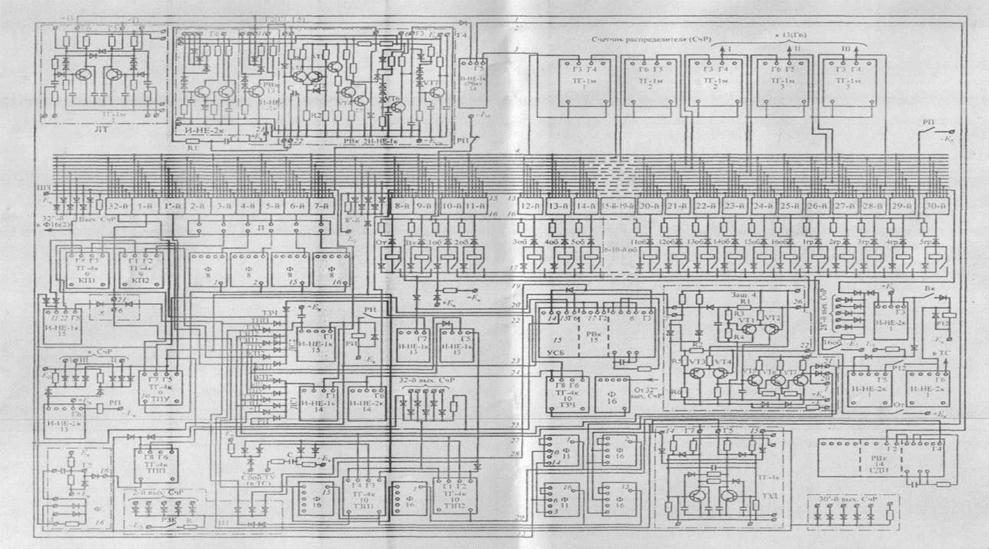

Рис. 6. Принципиальная схема устройства ТУ КП.

Рис. 7. Функциональная схема приемного комплекта ТУ.

Библиографический список

1. Методические указания: “Автоматизация системы электроснабжения. Функциональные схемы устройств автоматики и телемеханики системы электроснабжения”.

2. Методические указания к курсовому проектированию по дисциплине “Автоматизация систем электроснабжения”. Составители: канд. техн. наук А.Д. Родченко, В.Ф. Кудряшов; 1998.

3. Автоматизация систем электроснабжения. Под ред. Н. Д. Сухопрудского. – М.: Транспорт, 1990. – 359 с.

4. Курс лекций по дисциплине «Автоматизация систем электроснабжения».
