Порядок установки и корректировки МПИ эталонов. Поверка электронных аналоговых и цифровых вольтметров и амперметров

Особенности поверки импульсных вольтметров

Погрешность вольтметра определяют в нормальной и рабочей областях временных параметров импульсов при наименьшем и наибольшем значениях временных параметров импульсов этих областей при значениях напряжения (0,9 - 1)Uпр для цифровых вольтметров и на значениях Uпр для аналоговых вольтметров в

сех поддиапазонов измерения. На каждом из этих значений напряжения измерения проводят при всех следующих сочетаниях временных параметров

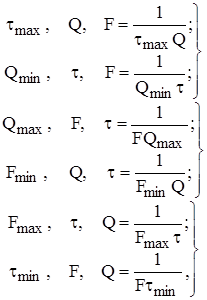

(9)

где t – длительность импульса;

F – частота повторения;

Q – скважность.

На основных диапазонах аналоговых вольтметров поверка выполняется на всех оцифрованных точках, а для цифровых вольтметров – на пяти точках основного диапазона (х1 - х5) при одном из сочетаний временных параметров нормальной области, указанных в (9).

Если какое-либо из рассчитанных значений параметров F, t и Q выйдет за пределы данной нормальной (рабочей) области или в других обоснованных случаях, то данное сочетание заменяют на два следующим образом:

(10)

где F, t и Q – любые значения параметров, не выходящие за пределы данной нормальной (рабочей) области.

Если одно из предельных значений временных параметров не указано в технической документации, то его определяют из следующих соотношений:

(11)

При поверке вольтметров и амперметров на постоянном токе используются калибраторы напряжения и тока или установки для поверки вольтметров, эталонные вольтметры соответствующих диапазонов, а также потенциометры.

При поверке вольтметров переменного тока используются калибраторы или установки переменного тока, калибраторы импульсного напряжения, а также эталонный вольтметр.

ЛИТЕРАТУРА

1 Димов Ю.В. метрология, стандартизация и сертификация. Учебник для вузов. 2-е изд. – СПб.: Питер, 2006.

2 Метрология, стандартизация и сертификация: Учебник/Ю.И. Борисов, А.С. Сигов и др.; Под ред. А.С. Сигова. – М. Форум:Инфра-М, 2005.

3 Руководство по выражению неопределенности измерения. – ВНИИМ, С-Пб.: 2005.
