Устройства автоматики на микросхемах структуры КМОП

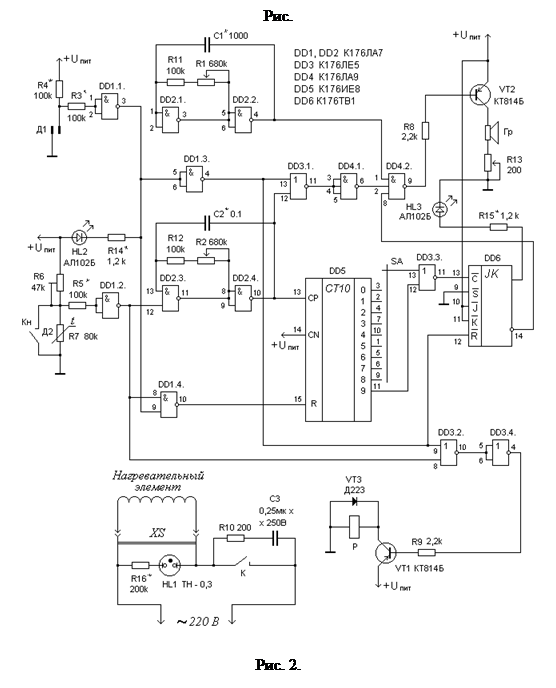

Импульсы с выхода низкочастотного генератора так же поступают и на нижний по схеме вход элемента DD3. 1 Действующий на его другом входе логический ноль, разрешит прохождение импульса на входы инвертора DD4. 1., а, значит и на средний по схеме вход элемента DD4. 2 Поскольку на верхнем входе этого элемента всегда действуют импульсы напряжения высокой частоты, то при логической единице на нижнем в

ходе элемента на базе транзистора VT2 начнут выделяться пачки импульсов частотой порядка 1000 Гц. При этом продолжительность пауз между этими пачками будет равна длительности пауз между импульсами низкочастотного генератора, а сами пачки импульсов будут выделяться на базе транзистора только в те отрезки времени, когда на нижнем по схеме входе элемента DD4. 2. действует логическая единица. Таким образом, в динамике Гр будет слышаться прерывистый звуковой сигнал, который время от времени будет исчезать и спустя определённые промежутки времени вновь возобновляться. Частоту звука можно регулировать сопротивлением резистора R1 и ёмкостью конденсатора С1, длительность звучания - сопротивлением резистора R2 и ёмкостью конденсатора С2, а временные интервалы между пачками звуковых импульсов – положением переключателя SA.

Если воды в чайнике недостаточно (датчик Д1 оголён), то на верхнем по схеме входе элемента DD3. 1. действует логическая единица, а на его выходе – ноль вне зависимости от состояния нижнего входа этого элемента. После инверсии элементом DD4. 1. на среднем входе элемента DD4. 2. будет зафиксирована логическая единица. Логическая единица, действующая на верхнем входе элемента DD3. 1. так же появится и на R входе триггера DD6, что переведёт его в нулевое состояние и логическая единица с его инверсного выхода будет зафиксирована на нижнем по схеме входе элемента DD4. 2 При этом на базе транзистора VT2 непрерывно будут действовать импульсы напряжения высокой частоты. Таким образом, пока датчик Д1 не погружен в воду, вне зависимости от температуры датчика Д2, нагреватель будет отключён, а в динамике будет слышаться непрерывный звук.

Неоновая лампа HL1 и резистор R16 обеспечивают индикацию включённого состояния нагревательного элемента, а светодиоды HL2 и HL3 предназначены для индикации состояния системы: когда воды в чайнике недостаточно – светится светодиод HL2, а когда вода закипит, начинает мигать светодиод HL3. Резистор R10 и конденсатор С3 обеспечивают гашение искры при коммутации контактов электромагнитного реле. Резистор R13 предназначен для регулировки громкости звука. Кнопка Кн позволяет настраивать стиль звукового оповещения даже при наличии в чайнике холодной воды. В нажатом состоянии её контакты шунтируют резистор R7, тем самым, имитируя закипание воды. При этом в динамике раздаётся прерывистый звук, параметры которого могут быть отрегулированы галетным переключателем SA и резисторами R1, R2 и R13.

Налаживание устройства сводится к установке порога срабатывания датчика Д2. Для этого оба датчика размещают внутри чайника с холодной водой, контакты кнопки Кн размыкают, движок резистора R13 устанавливают в верхнее, а движок подстроечного резистора R6 – в крайнее нижнее по схеме положение. Если схема собрана из исправных деталей и в монтаже нет ошибок, то после включения напряжения питания должно сработать электромагнитное реле, включив цепь питания нагревательного элемента. Звука в динамике при этом быть не должно. После того как вода закипит, медленно перемещают движок резистора R6 вверх по схеме до тех пор, пока обмотка реле ни обесточится. При этом в динамике должен раздаться прерывистый звуковой сигнал.

Конструктивно устройство может быть выполнено в пластмассовом корпусе, на панель которого выведены ручки переменных резисторов R1, R2 и R13, галетного переключателя SA, кнопка Кн, неоновая лампа HL1 и светодиоды HL1 и HL2, а также гнёзда XS для включения нагревательного элемента чайника. Питание устройства осуществляется от любого малогабаритного блока питания со стабилизированным напряжением 9 ÷ 12 В, размещаемого внутри корпуса устройства. Датчики Д1 и Д2 целесообразно подключать к устройству при помощи разъёма, который крепится на корпусе чайника в специально подготовленном в его верхней части отверстии. Разместить датчики внутри чайника можно, например, на пластинке из термостойкой пластмассы, аккуратно укрепив её отрезками медной проволоки непосредственно на самом нагревателе. Только делать это следует очень осторожно, чтобы не повредить самого нагревательного элемента. Можно также пластинку с датчиками прикрепить к крышке чайника двумя стержнями соответствующей длины из нержавеющей стали. Тогда разъём для подключения датчиков следует также разместить на крышке чайника. Такая конструкция более надёжна, так как в этом случае нагревательный элемент не подвергается никаким механическим воздействиям.

Следует отдельно сказать о конструкции датчика Д2. Он должен быть изготовлен таким образом, чтобы вода не шунтировала его выводов. Для этого терморезистор можно разместить внутри небольшой стеклянной трубки такой длины, чтобы контакты его выводов с идущими к датчику проводами находились внутри трубки, после чего торцы трубки следует надёжно заделать влаго-термостойким герметиком. Автор использовал для этой цели чёрный водо-атмосферостойкий герметик «ARGO» (согласно информации на его этикетке рабочий диапазон температур этого клея от –15 до +125 ºС). Если трубка окажется слишком большого диаметра, и между ней и терморезистором будет оставаться слишком много воздуха, то, для понижения инерционности датчика, терморезистор следует обернуть некоторым количеством слоёв слюды. Для этого удобно использовать слюдяные трубки от перегоревшего паяльника.

Кроме указанных на схеме деталей могут быть применены микросхемы серии К561, диод VT3 может быть заменён диодом типа Д220, КД503, КД509, Д226 с любым буквенным индексом. В качестве датчика Д2 применён терморезистор типа ММТ-4, но он может быть заменён любым другим терморезистором с положительным ТКС. Если его сопротивление будет значительно отличаться от указанного на схеме, то, возможно, придётся подобрать номинальное сопротивление подстроечного резистора R6. В качестве громкоговорителя Гр подойдёт любой маломощный динамик с сопротивлением звуковой катушки не менее 8 Ом. Для коммутации цепи нагревательного элемента может быть применено электромагнитное реле типа РЭС-22 (паспорт РФ 4.500.125 или РФ 4.500.130). Искрогасящий конденсатор С3 может быть типа МБМ, БМТ, КБГ-М на рабочее напряжение не менее 400 В.

Детектор скрытой проводки

Многие, наверное, сталкивались с ситуацией, когда требуется забить гвоздь в стену или отремонтировать проводку, но при этом совсем не хочется попадать гвоздём или стамеской в сетевой провод, замурованный в стене, так как это, в лучшем случае, грозит аварией, а в худшем - электротравмой.

Существует множество различного рода конструкций устройств, позволяющих находить трассу залегания в стене провода, не разрушая самой стены. Принцип действия таких устройств состоит в следующем. Как известно, вокруг проводника с током существует электромагнитное поле. Вокруг проводника, находящегося под переменным напряжением существует переменное электромагнитное поле, причём даже в отсутствие в проводнике тока. Если к такому проводу поднести второй проводник (назовём его антенной), то под действием электромагнитного поля первого проводника в антенне возникнет, так называемая, электродвижущая сила (ЭДС) индукции, в результате чего электрический потенциал антенны начнёт изменяться с той же частотой, что и напряжённость электромагнитного поля (в данном случае - 50 Гц). Вот эта самая ЭДС и может служить признаком того, что неподалёку от антенны располагается сетевой провод. Поскольку величина электромагнитного поля проводника, находящегося под напряжением даже 220 вольт, довольно мала, то и наводимая в антенне ЭДС так же весьма мала. Поэтому для её обнаружения обычно применяются различного рода усилительные схемы. Однако, решение задачи может быть упрощено применением КМОП-микросхем.
