Устройства автоматики на микросхемах структуры КМОП

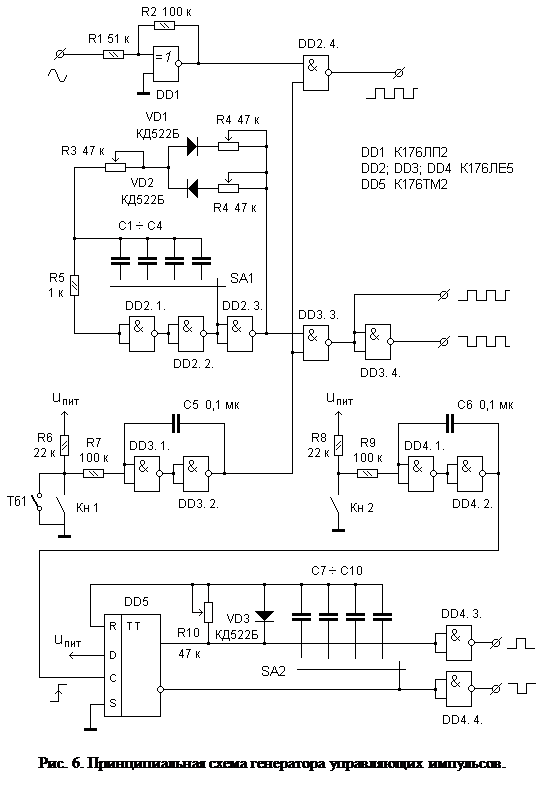

На триггере DD5 собран одновибратор, управляемый кнопкой Кн2, дребезг контактов которой устраняется посредством логических элементов DD4.1. и DD4.2 Длительность импульса на выходе триггера определяется ёмкостью магазина конденсаторов С7-С10 и сопротивлением резистора R10 и не зависит от времени удержания кнопки. Логические элементы DD4.3. и DD4.4. применены в целях улучшения качества формы выхо

дных импульсов, что позволило достичь времени нарастания и спада управляющих импульсов порядка нескольких десятков наносекунд (определяется техническими характеристиками выходных микросхем генератора).

Литература:

1. С. А. Бирюков. Цифровые устройства на МОП-интегральных микросхемах. "Радио и связь", 1996 г., 192 с.

2. Н. А. Елагин, А. В. Ростов. Конструкции и технологии в помощь любителям электроники. "СОЛОН-Р", М., 2001 г., 106 с.

3. В. Л. Шило. Популярные цифровые микросхемы. "Радио и связь", 1989 г., 352 с.

4. О. В. Борисенко. Цифровой термостабилизатор воды в сосуде. "Радиоконструктор". - 2004, №12, - С. 29-32.

5. О. В. Борисенко. Генератор прямоугольных импульсов. "Радиомир". - 2005, №7 С. 30

6. О. В. Борисенко. Детектор скрытой проводки. "Радиомир". - 2005, №8, - С. 20-21.
