4. Однопарные кабели

Конструктивные и электрические характеристики однопарных кабелей и проводов СТС приведены в табл. 15 и 1 Наибольшее распространение на СТС получили однопарные кабели типа ПРППМ с полиэтиленовой изоляцией жил, поверх которой наложена оболочка из свето стабилизированного шлангового полиэтилена. Техническими условиями предусмотрен выпуск однопарных кабелей марки ПРПВМ, о

тличающихся от ПРППМ наличием поливинилхлоридной оболочки. Строительная длина кабеля 500 м.

Некоторое применение на СТС находят кабели типа ПРППА с жилами из неотожженного алюминия диаметром 1,6 мм, аналогичные по конструкции и электрическим характеристикам кабелям ПРППМ. Условия использования проводов ПРППА аналогичны условиям, указанным для кабелей ПРППМ. Провода ТРП и АТРП используются, главным образом, для прокладки по стенам зданий при выполнении абонентской проводки. При этом провода с изоляцией из полиэтилена черного цвета и из поливинилхлорида черного, синего, голубого и зеленого цветов используются для прокладки на открытом воздухе, а других цветов, в том числе, натурального, — для прокладки внутри помещений.

Параметры передачи по линиям из кабелей ПРППМ на частоте 800 Гц приведены в табл. 17. На практике наблюдается значительный разброс параметров проводов и кабелей, а также зависимость параметров неэкранироваиных проводов и кабелей от условий прокладки и эксплуатации линий и характеристики окружающей среды. Поэтому техническими условиями нормируются максимальные значения электрической емкости цепей.

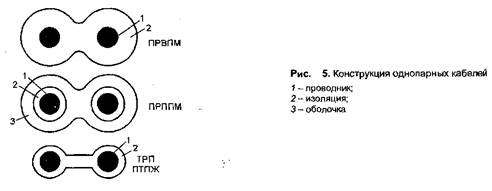

Таблица 15. Конструктивные характеристики однопарных кабелей и проводов СТС

Марка кабеля

Жилы

Изоляция

Наружные размеры, мм

Масса, кг/км



материал

диаметр, мм

материал

радиальная толщина, мм



ПРППМ

Медь

0,8 0,9 1,2

ПЭ

0,5+0,1 0,5+0,1 0,6+0,1

3,6x7,2 3,9x7,8 4,6x9,2

29,0 36,0 43,8

ПРВПМ

Медь

0,8 1,0 1,2

ПВХ

1,0+0,2 1,2+0,2 1,4+0,2

3,2x6,7 3,8x8,1 4,4x9,3

24,2 36,4 51,0

птпж

Сталь

0,6 1,2 1,8

ПЭ

0,6+0,1 0,7+0,1 0,8+0,1

2,0x6,0 2,8x7,6 3,6x9,2

8,6 25,3 51,7

ТРП

Медь

0,5

ПЭ

0,7+0,1

2,3x6,6

10,0

АТРП

Алюминий,

0,7

ПЭ

0,7+0,1

2,5x7,0

9,4

Примечания:

1. Кабели ПРВПМ отличаются от кабелей ПРППМ наличием РВЧ оболочки.

2. Провода ПТВЖ отличаются от проводов ПТПЖ наличием ПВХ изоляции той же радиальной толщины.

3. Провода ТРВ и АТРВ отличаются от проводов ТРП и АТРП наличием ПВХ изоляции той же радиальной толщины.

Таблица 1 Электрические характеристики однопарных кабелей и проводов СТС

Марка кабеля

Диаметр жил, мм

Сопротивление цепи, Ом/км

Электрическая емкость, иФ/км

Сопротивление изоляции, МОм-км

Рабочее напряжение, В

ПРППМ

1,2 0,9 0,8

32,0 56,8 72,0

56 51 50

6000 6000 6000

380 380 380

ПРВПМ

1,2 1,0 0,8

33,4 47,8 75,2

116 114 111

10 10 10

360 360 360

ПТПЖ

1,8 1,2 0,6

140,0 280,0 1200,0

-

60 60 60

500 500 500

ТРП

0,5

190,0

-

100

500

Примечания:

1. Кабели ПТВЖ отличаются от ПТПЖ более низким сопротивлением изоляции 10 МОмкм.

2. Кабели ТРВ имеют более низкое, чем ТРП сопротивление изоляции 25 МОмкм.

Таблица 17 Параметры передачи по линиям из однопарных кабелей ПРППМ

Параметр

Диаметры жил, мм



0,8

0,9

1,2

а, дБ/км \ZB\, Ом

0,73 552

0,68 448

0,62 345
