Кабели сельской связи

Одночетверочные высокочастотные кабели КСПЗП 1x4x0,64 аналогичны конструкции кабеля КСПЗП 1x4x0,9: диаметр медных жил - 0,64 мм, радиальная толщина изоляции - 0,7 мм. Электрические характеристики кабеля КСПЗП 1x4x0,64: сопротивление жилы постоянному току - не более 58 Ом/км, рабочая емкость - 39±3 нФ/км, коэффициент затухания на частоте 512 кГц - 8,0 дБ/км. Переходное затухание между цеп

ями на ближнем конце на сигнале ПСП при скорости передачи 1024 кбит/с - 61 дБ на строительную длину.

Создание экономичных, высоконадежных абонентских цифровых сетей должно идти по пути внедрения технических решений, обеспечивающих уменьшение капитальных затрат и сокращение эксплутационных расходов. Выбор оптимальных технико-экономических решений заключается, в первую очередь, в сравнении параметров цифровых систем передачи и характеристик среды передачи. Как показал опыт внедрения на СЛ двухчетверочных кабелей, КСПЗП 2x4x0,9 обеспечивает высокое переходное затухание на ближнем конце между цепями различных групп и возможность создания линейного тракта ЦСП с усилительной способностью до 60 дБ.

В основу конструкции кабелей для абонентских цифровых сетей принята концепции создания «двуствольных» мало парных кабелей с экранированными группами. По линиям из таких кабелей может работать цифровая сельская аппаратура с усилительной способностью линейного тракта 50 дБ.

Разработаны абонентские кабели для ЦСП с повышенным переходным затуханием следующих конструкций:

- двух четверочные с экранированными группами и гидрофобным заполнением КСПЗП 2x4x0,64;

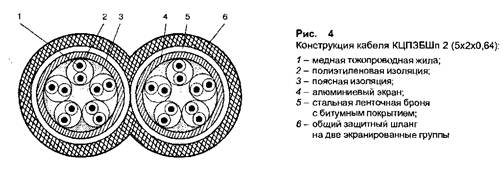

- мало парные с экранированными группами и гидрофобным заполнением КЦПЗШп 2; 2 и 2.

Первичные параметры передачи цепей внутри экранированных групп этих кабелей соответствуют ТУ ЙК71-06Й-89 на одночетверочные кабели КСПЗП 1x4x0,64. Коэффициент затухания на частотах 128; 512 и 1024 кГц составляет величину не более 5,0; 7,5; 11,0 дБ/км соответственно. Переходное затухание между цепями на ближнем конце различных экранированных групп для указанных частот - не менее 90 дБ, защищенность на дальнем конце - не менее 70 дБ на строительную длину. Внедрение этих кабелей совместно с цифровыми концентраторами и мультиплексорами позволит организовать высоконадежные сельские абонентские сети с возможностью применения оборудования технологии xDSL.

На внутрипроизводственных сельских сетях и линиях к фермерским хозяйствам также должны применяться перечисленные мало парные кабели с гидрофобным заполнением. Высокая надежность их конструкций и стабильность электрических характеристик полностью обеспечат функционирование всех видов связи и ход технологических процессов сельскохозяйственного производства.

Возможность применения низкочастотных кабелей для цифровых систем передачи определяется его частотными характеристиками вторичных параметров передач и параметров влияния в диапазоне частот используемого оборудования.

В табл. 11 приведены усредненные значения коэффициентов затухания фазы, волнового сопротивления для кабеля КТПЗБбШп в диапазоне частот до 2048 кГц.

Таблица 11. Усредненные значения параметров передачи цепей кабеля КТПЗБбШп

В табл. 12 представлены среднестатистические значения переходного затухания, защищенности между цепями на фиксированных частотах по результатам измерений на линиях, находящихся в эксплуатации.

Таблица 12. Усредненные значения параметров влияния между цепями в кабеле М ПЗБбШп
