Встроенные микропроцессорные системы на основе однокристальных микро ЭВМ

Рисунок 4 – Форматы команд операций над битами

В зависимости от значения байта адреса прямо адресуемый бит выбирается из двух групп битов. Значения адреса от 0 (00Н) до 127 (7FH) определяют биты в 16-байтном блоке внутреннего ОЗУ между адресами 20Н и 2FH (см. рис.5а). Они пронумерованы последовательно от младшего бита младшего байта к старшему биту старшего байта. Адреса битов от 128 (80Н

) до 255 (0FFH) соответствуют битам регистров специальных функций. Адреса этих битов вычисляются иначе, чем адреса ячеек ОЗУ: пять старших битов адреса совпадают с собственными адресами регистров, а три младших бита адреса идентифицируют позицию бита в пределах регистра (см. рис.5б).

Хотя MCS-51 имеет 20 регистров специальных функций, побитовый доступ обеспечен только для 11 (PSW, АСС, В, P0, P1, P2, P3, TCON, SCON, IE, IP). У 6 из них (PSW, Р3, TCON, SCON, IE, IP) разряды имеют собственные символические имена (рис.6).

Команды общего назначения, адресующиеся непосредственно к битам, могут обращаться к ним (в том числе и к биту переноса), используя соответствующую мнемонику: CY, AC, F0 и т.д.

К битам всех 11 регистров также можно обратиться, используя соответствующее позиционное обозначение: PSW.1, АСС.2, В.З, Р0.4 и т.д.

Регистр АСС (аккумулятор) и регистр В относятся к байтовой арифметике, но их отдельные биты могут использоваться в программе в качестве произвольных 16 флагов. В сумме со 128 ячейками ОЗУ это дает 144 битовые ячейки общего назначения для хранения переменных или программных флагов.

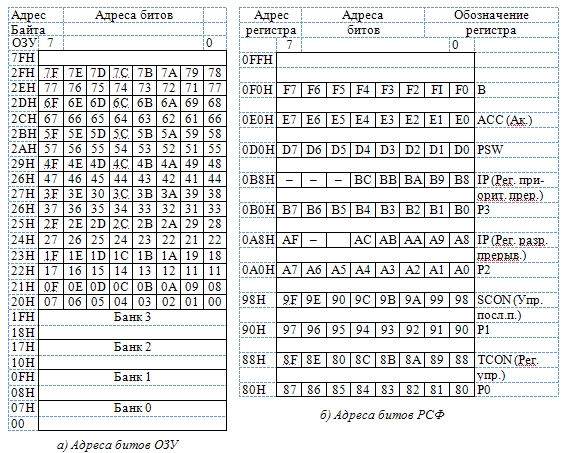

Рисунок 5 – Адреса прямо адресуемых битов

Все 32 вывода портов Р0-РЗ могут индивидуально адресоваться как вход, выход или вход/выход в любой комбинации. Любой вывод может служить программно реализуемым стробом, тестовым входом или последовательным каналом ввода/вывода.

Для обработки битов регистров ОЗУ, не имеющих побитового доступа, могут быть использованы логические операции с байтами.

Регистр слова состояния программы PSW содержит биты флагов и состояния процессора, включая флаг переноса. Операции обработки байтов, воздействуя на регистр PSW, могут таким образом влиять и на бит переноса.

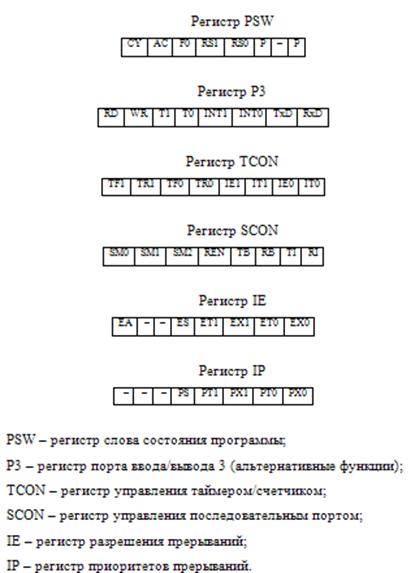

Рисунок 6 – Формат регистров специальных функций, имеющих символические имена прямо адресуемых битов

В языке ассемблера MCS-51, как показано в табл.3, адрес бита указывается одним из трех способов: числом или выражением, соответствующим прямому адресу бита; названием или адресом регистра, содержащего данный бит, и позицией бита в регистре (0-7), разделенными точкой; для определенных битов (рис.6) – указанием символического имени. Биты также могут обозначаться произвольными именами директивой ассемблера "BIT". Например, 5-й бит регистра PSW может быть очищен любой из четырех команд:

6. Применение битового процессора

Программная реализация последовательного порта. ОМЭВМ семейства MCS-51 могут программно принимать и передавать последовательные данные с использованием системы команд битового процессора. Поскольку любой вывод порта может служить последовательным входом или выходом, одновременно можно организовать несколько последовательных линий связи.

На рис. 7 показаны алгоритмы приема и передачи байтов данных. Программа будет обращаться к этому алгоритму 8 раз, синхронизируясь старт-битом, тактовым сигналом, программной задержкой или прерыванием от таймера. Данные принимаются путем опроса входного вывода, присвоения биту переноса состояния этого вывода, сдвига бита переноса в буфер данных и сохранения полученного значения в ОЗУ. Передача происходит путем сдвига содержимого буфера передаваемого байта через перенос и выдачи состояния флага переноса на выходной вывод.

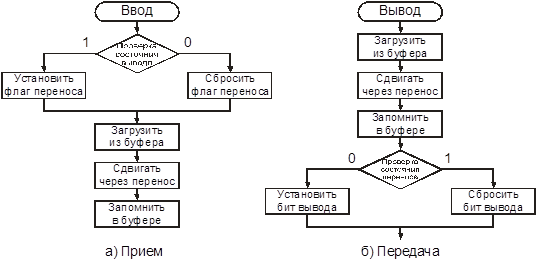

Рисунок 7 – Алгоритмы последовательного порта ввода/вывода

На рис. 8 приведены программы, реализующие показанные на рис. 7 алгоритмы приема и передачи для трех различных микропроцессоров: 8085, 8048 и 8051. Программная реализация последовательного порта на MCS-51 наиболее эффективна. Представленные оценочные характеристики подтверждают эффективность реализации последовательного порта на базе MCS-51.

Решение уравнений комбинаторной логики. На рис. 9 показана реализация на ТТЛ-элементах функции шести переменных от U до Z, которая является решением уравнения

Q = (U × (V+W))+(X × Y)+Z.

Уравнения такого рода решаются с помощью карт Карно или аппарата алгебры булевой логики. Для сравнения выполним эту функцию тремя способами, ограничиваясь тремя подмножествами системы команд MCS-51.

Предположим, что U и V являются входными выводами некоторого порта, W и Х – биты состояния двух периферийных контроллеров, a Y и Z – программные флаги, ранее установленные в программе. Окончательный результат должен выдаваться на выходной вывод порта.

Первые два способа решения основываются на алгоритме, показанном на рис. 10, который может быть выполнен практически любым микропроцессором. Выполнение программы идет с проверками и ветвлением, до тех пор пока не будет получен результат, который выдается на порт.
