В первом варианте решения (пример 1) не используются команды битового процессора, хотя используется мнемоника MCS-51. Другие процессоры могут выполнить аналогичные действия, используя собственную мнемонику типа INPUT, OUTPUT, LOAD, STORE и т.д.

Благодаря возможностям проверки битов одна команда MCS51 может заменить последовательность "переслать/маскировать/условно перейти". Это

позволяет сократить программу (пример 2). Для удобства каждой входной переменной присвоено символическое имя.

Рисунок 9 – Аппаратное решение логической функции

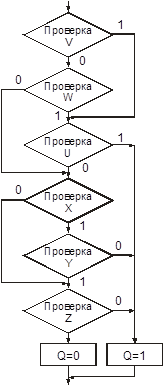

Рисунок 10 – Программное решение логической функции

Более красивое решение (пример 3) получается с применением команд битового процессора, благодаря чему удается написать программу без команд условного перехода. При завершении программы полученный результат присваивается флагу переноса, который копируется на выходной вывод.

Таким образом ОМЭВМ семейства MCS-51 могут моделировать любую комбинационную схему с N-числом входов с помощью самое большее N+1 строк исходной программы: по одной строке на каждый вход и еще одна на сохранение результата. Возможное ограничение при моделировании большого числа входов и выходов определяется длиной программы и фиксированным числом выводов портов.

Пример 1. Использование команд с байтовыми операндами

BFUNC1	вычисляет логическую функцию 6 переменных путем загрузки байта маскирования соответствующих битов в аккумуляторе и выполнения условных переходов. Байты и маски соответствуют адресам и битовым позициям. (Используется для процессоров, ориентированных на работу с байтами)
OUTBUF	DATA			22H ; карта состояния выходов
TESTV:	MOV			A,P2
	ANL			A,#00000100B
	JNZ			TESTU
	MOV			A,TCON
	ANL			A,#00100000B
	JZ			TESTX
TESTU:	MOV			A,P1
	ANL			A,#00000010B
	JNZ			SETQ
TESTX:	MOV			A,TCON
	ANL			A,#00001000B
	JNZ			TESTZ
	MOV			A,20H
	ANL			A,#00000001B
	JZ			SETQ
TESTZ:	MOV			A,21H
	ANL			A,#00000010B
	JZ			SETQ
CLRQZ:	MOV			A, OUTBUF
	ANL			A,#11110111B
	JMP			OUTQ
SETQ:	MOV			A, OUTBUF
	ORL			A,#00001000B
OUTQ:	MOV			OUTBUF, A
	MOV			P3,A
Пример 2. Использование команд проверки битов
BFUNC2		вычисляет логическую функцию 6 переменных путем прямого опроса каждого бита. Биты обозначены в соответствии с символами, использованными в алгоритме (Используется возможность проверки битов)
U		BIT			Pl.l
V		BIT			P2.2
W		BIT			TF0
X		BIT			IE1
Y		BIT			20H.0
Z		BIT			21H.1
Q		BIT			P3.3
TEST_V:		JB			V,TEST_U
		JNB			W,TEST_X
TEST_U:		JB			U,SET_Q
TEST_X:		JNB			X,TEST_Z
		JNB			Y,SET_Q
TEST_Z:		JNB			Z,SET_Q
CLR_Q:		CLR			Q
		JMP			NXTTST
SET_Q:		SETB			Q
NXTTST:		.			; продолжение программы
Пример 3. Использование битового процессора
FUNC3	Вычисляет логическую функцию 6 переменных с использованием возможностей битового процессора MCS-51.
	MOV		C,V
	ORL		C,W		; Выход вентиля ИЛИ
	ANL		C,U		; Выход верхнего вентиля И
	MOV		0F,C		; Сохранение промежуточного состояния
	MOV		C,X
	ANL		C,/Y		; Выход нижнего вентиля И
	ORL		C,0F		; Использование ранее вычисленного значения
	ORL		C,/Z		; Использование последней входной переменной
	MOV		C,/Z		; Вывод результата
