Стальная рабочая площадка промздания

где βf = 0,8; βz = 1,0 по т.34(1).

<

p>

10.1 Расчёт анкерных болтов

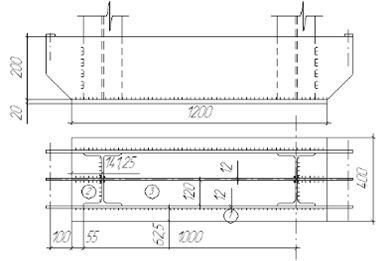

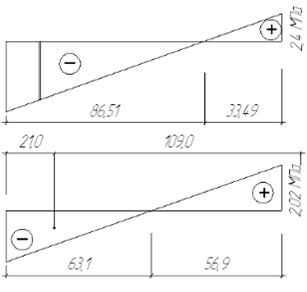

Определяем краевые напряжения в бетоне фундамента:

Положение нулевой точки:

Растягивающее усилие в анкерных болтах:

где расстояние от центра тяжести эпюры сжатой зоны до геометрической оси колонны;

y = 1090 мм – расстояние от оси анкерных болтов до центра тяжести сжатой зоны эпюры напряжений.

Требуемая площадь сечения нетто одного анкерного болта:

Rba = 185МПа – расчётное сопротивление растяжению анкерных болтов из стали ВСт3кп2 по т.60*(1); n =2 – число анкерных болтов в растянутой зоне.

Принимаем болты диаметром 30 мм с площадью сечения нетто одного болта Abn = 5,60 см2 по т. 62(1) Минимальная длина заделки болта в бетоне l = 0,8 м по т.4.17

11.Расчёт и конструирование стропильной фермы

11.1 Конструктивная схема фермы

К расчёту и конструированию принята ферма с параллельными поясами пролётом:

и высотой сечения по центрам тяжести сечений поясов:

11.2 Конструкция кровли

Для заданного отапливаемого здания принимаем кровлю по Приложению 2 (6) с толщиной минераловатных плит повышенной твёрдости равной 120 мм со слоем пароизоляции и водоизоляционным слоем кровли из 3-х слоёв рубероида

11.3 Нагрузки на стропильную ферму

Вычисление суммарной расчётной постоянной и временной нагрузок, отнесённых к 1м2 покрытия

Вид нагрузки и расчёт

Нормативная нагрузка , кПа

Коэффициент надёжности по нагрузке

Расчётная нагрузка , кПа

1. Постоянная нагрузка от веса кровли:

слой гравия в мастике 20мм.

3 слоя рубероида

минераловатная плита повышенной жёсткости t = 120мм.

Профилированный лист марки НС-30-750-0,6

прогоны,

0,40

0,15

0,29

0,07

0,05

1,3

1,3

1,2

1,05

1,05

0,52

0,2

0,35

0,074

0,06

Итого:

0,96



1,20

2. Стропильные фермы со связями

0,25

1,05

0,26

Постоянная нагрузка, всего:

1,21



1,46

3. Временная снеговая нагрузка

0,7

1,4

0,98

Общая нагрузка:

1,91



2,44

Полная узловая нагрузка на ферму:

где dр =3м – длина панели верхнего пояса фермы;

11.4 Определение усилий в элементах фермы

Усилия в элементах фермы определяем по полной узловой нагрузки, расположенной во всех узлах верхнего пояса фермы. Для определения усилий используем таблицу усилий в элементах фермы от единичной узловой нагрузки F= 1 по Приложению 4(6)

Таблица №3

Элемент

Усилие кН от

yn

Расчетн. усилие N·yn, кН

F = 1

F = 43,92

Верхний пояс

2-3

0

0

0

0

3-5

-7,452

-327,3

0,95

-310,9

5-6

-7,452

-327,3

0,95

-310,9

6-8

-11,332

-497,7

0,95

-472,8

8-9

-11,332

-497,7

0,95

-472,8

Нижний пояс

1-4

+4,064

178,5

0,95

169,6

4-7

+9,871

433,5

0,95

411,9

7-10

+11,805

518,5

0,95

492,6

Раскосы

1-3

-6,064

-266,3

0,95

-253,0

3-4

+4,870

+213,9

0,95

+203,2

4-6

-3,479

-152,8

0,95

-145,2

6-7

+1,989

+87,4

0,95

+83,0

7-9

-0,663

-29,1

0,95

-27,7

Стойки

4-5

-1,0

-43,92

0,95

-41,7

7-8

-1,0

-43,92

0,95

-41,7

9-10

0

0

0,95

0
