Аппаратные и программные средства сети

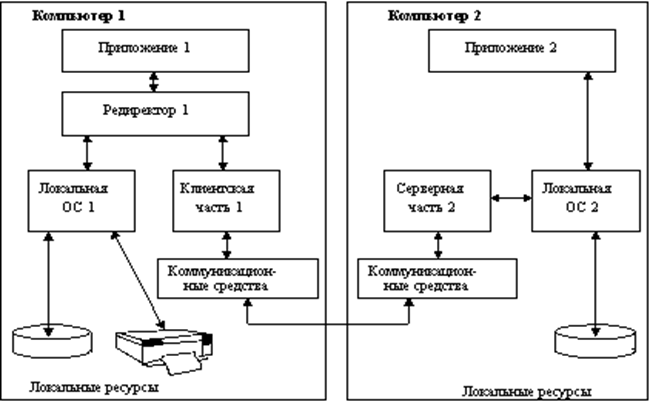

Рис. 2 взаимодействие компонентов операционной системы при взаимодействии компьютеров

На практике сложилось несколько подходов к построению сетевых операционных систем (рис 3).

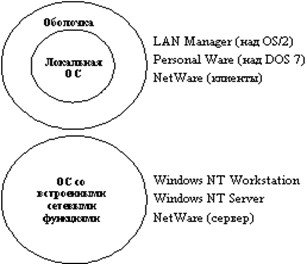

Рис. 3 Варианты построения сетевых ОС

Первые сетевые ОС представляли собой совокупность существующей локальной ОС и надстроенной над ней сетевой оболочки. При этом в локальную ОС встраивался минимум сетевых функций, необходимых для работы сетевой оболочки, которая выполняла основные сетевые функции. Примером такого подхода является использование на каждой машине сети операционной системы MS DOS (у которой, начиная с ее третьей версии появились такие встроенные функции, как блокировка файлов и записей, необходимые для совместного доступа к файлам). Принцип построения сетевых ОС в виде сетевой оболочки над локальной ОС используется и в современных ОС, таких, например, как LANtastic или Personal Ware.

Однако более эффективным представляется путь разработки операционных систем, изначально предназначенных для работы в сети. Сетевые функции у ОС такого типа глубоко встроены в основные модули системы, что обеспечивает их логическую стройность, простоту эксплуатации и модификации, а также высокую производительность. Примером такой ОС является система Windows NT фирмы Microsoft, которая за счет встроенности сетевых средств обеспечивает более высокие показатели производительности и защищенности информации по сравнению с сетевой ОС LAN Manager, той же фирмы (совместная разработка с IBM), являющейся надстройкой над локальной операционной системой OS/2 [2].

Proxy-Сервер

Прокси-сервер (Proxy server) - специальный Internet-сервер, который принимает запросы от пользователей. Избирательность прокси-сервера позволяет не допустить неизвестных пользователей во внутреннюю сеть, а также преградить доступ по неразрешенным коммуникационным методам, тем самым, обеспечивая надежную защиту сети. Через него осуществляется выход пользователей сети в Интернет. За счет функции кэширования ускоряет доступ пользователя к ресурсам Интернет. Выступает в роли почтового сервера.

Примером простого прокси-сервера может служить WinRoute. WinRoute должен быть установлен на компьютере, который облегчит доступ в интернет компьютеров локальной сети (или нескольких локальных сетей). На компьютере должны быть установлены сетевая карта для соединения с LAN и устройство доступа в интернет: модем, адаптер ISDN, еще одна сетевая карта и т.п.

WinRoute может быть установлен на компьютерах со следующими операционными системами:

§ Windows NT 4.0 Workstation

§ Windows NT 4.0 Server

§ Windows 95

§ Windows 98

WinRoute предоставляет следующие возможности:

§ NAT (Network Address Translation)

Позволяет получать доступ в интернет с использованием одного IP адреса. Также предоставляет автоматическую защиту сети.

§ Port mapping

Port mapping предоставляет доступ к службам, работающим в сети, защищенной NAT.

§ Фильтр пакетов

Фильтрует пакеты в соответствии с установленными вами правилами.

§ DHCP Server

Используется для автоматической настройки сетевых параметров рабочих станций, таких как IP-адрес, маска подсети и др.

§ HTTP proxy cache

При использовании встроенного прокси-сервера, WWW страницы хранятся в кэше. Если запрошена страница, уже находящаяся в кэше, она берется не из интернет, а из КЭШа.

§ Почтовый сервер

Позволяет получать и отправлять электронную почту.

§ Простейший DNS сервер

Служит в качестве простейшего DNS сервера для локальной сети. Также в его возможности входит пересылка запросов DNS; содержит DNS-кэш.

В общем Winrout довольно надежный и функциональный прокси-сервер [9]

Топологии сети

Порядок расположения и подключения компьютеров в сети называют сетевой топологией. Топологию можно сравнить с картой сети, на которой отображены рабочие станции, серверы и прочее сетевое оборудование. Выбранная топология влияет на общие возможности сети, протоколы и сетевое оборудование, которые будут применяться, а также на возможность дальнейшего расширения сети. Физическая топология — это описание того, каким образом будут соединены физические элементы сети. Логическая топология определяет маршруты прохождения пакетов данных внутри сети.

Выделяют пять видов топологии сети:

§ общая шина;

§ звезда;

§ кольцо;

§ ячеистая;

§ смешанная.

1. Общая шина

В этом случае все компьютеры подключаются к одному кабелю, который называется шиной данных. При этом пакет будет приниматься всеми компьютерами, которые подключены к данному сегменту сети.

Быстродействие сети во многом определяется числом подключенных к общей шине компьютеров. Чем больше таких компьютеров, тем медленнее работает сеть. Кроме того, подобная топология может стать причиной разнообразных коллизий, которые возникают, когда несколько компьютеров одновременно пытаются передать информацию в сеть. Коллизия - нормальное явление, которое появляется при работе сети. Чтобы проанализировать и устранить коллизию, все компьютеры одновременно изучают возникающие на кабеле сигналы. Если сигналы, которые передаются и реально наблюдаются, не совпадают, то отмечается присутствие коллизии. Те компьютеры, которые заметили коллизию, отправляют в сеть 32-битную последовательность, которая называется jam-последовательностью. Вероятность появления коллизии возрастает с увеличением количества подключенных к шине компьютеров.

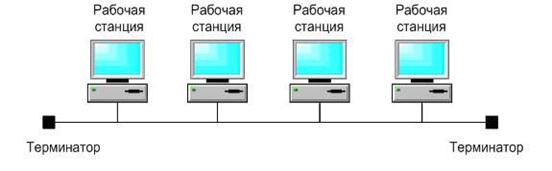

Рис. 4 Топология с общей шиной

На рисунке также изображены терминаторы. Такие устройства устанавливаются на концах сети и ограничивают распространение сигнала, замыкая сегмент сети. Если где-то произойдет обрыв кабеля или хотя бы на одном конце сети не будет установлен терминатор, сигнал начнет отражаться от места обрыва и соответствующего конца сети, что приведет к нарушению связи.

Преимущества использования сетей с топологией «общая шина» следующие:

§ значительная экономия кабеля;

§ простота создания и управления.

Основные недостатки:

§ вероятность появления коллизий при увеличении числа компьютеров в сети;

§ обрыв кабеля приведет к отключению множества компьютеров;

§ низкий уровень защиты передаваемой информации. Любой компьютер может получить данные, которые передаются по сети.

2. Звезда

При использовании звездообразной топологии каждый кабельный сегмент, идущий от любого компьютера сети, будет подключаться к центральному коммутатору или концентратору. Все пакеты будут транспортироваться от одного компьютера к другому через это устройство. Допускается использование как активных, так и пассивных концентраторов. В случае разрыва соединения между компьютером и концентратором остальная сеть продолжает работать. Если же концентратор выйдет из строя, то сеть работать перестанет. С помощью звездообразной структуры можно подключать друг к другу даже локальные сети.
