Модернизация зерновой стерневой сеялки для ленточного способа посева

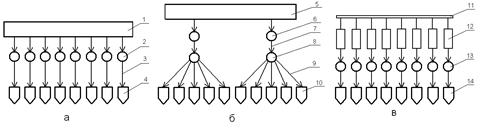

Рисунок 17 - Компоновочные схемы сеялок.

а – моноблочная; б – раздельно-агрегатная; в – секционная;

1,5,12 – бункера; 2,6,13 – высевающие аппараты; 3,9 – семяпроводы; 4,10,14 – сошники; 7 – центральный трубопровод; 8 – распределитель потоков; 11 – брус-рама

По способу соединения с трактором сеялки бывают прицепн

ые и навесные. Зерновые сеялки выпускают прицепными, т.к. это позволяет легко составлять широкозахватные агрегаты из 3-6 сеялок, что дает возможность быстро засеять большие площади. Сеялки предназначены для высева культур, возделываемых на относительно небольших площадях ( свекловичные, овощные и т.п.), выпускают навесными.[7]

6.2 Обзор конструкций сеялок

Учеными и конструкторами разработано большое количество комбинированных агрегатов, совмещающих операции посева и предпосевной подготовки почвы. С посевом совмещают пахоту, фрезерование, культивацию, прикатывание, внесение удобрений, лущение, боронование и другие технологические операции. При этом составляют комбинированные агрегаты не только как комбайны, но и компонуются так, чтобы можно было использовать почвообрабатывающие машины и посевные секции раздельно (блоками, модулями). Совмещение операций требует соответствия конструкций разнородных машин, входящих в агрегат, по рабочей скорости, ширине захвата, производительности, тяговому сопротивлению и другим эксплуатационным показателям. Кроме этого, у машин, входящих в комбинированный агрегат, должна быть полная совместимость по агротребованиям (глубина обработки, посева и их отклонения от допустимых значений, дозы удобрений и нормы высева, влажности почвы и рабочего материала, комковатость, гребнистость и выравненность полей, расстояние между сошниками сеялки и проходами, физической спелости почвы, допустимая неровность дна борозды, перекрытия и огрехи и т.д.). Отсюда вытекают и требования к комбинированным агрегатам и их машинам. Требования к средствам обработки почвы и посева постоянно возрастают. Важнейшими из них являются следующие: качество обработки, компактность, бесперебойность работы в условиях влияния послеуборочных остатков, надежное исполнение, легкое присоединение и отсоединение, простота в обслуживании и управлении. Не при всяком совмещении операций можно добиться желаемого эффекта. Так, например, совмещение пахоты и посева не получило широкого распространения. Пахотно-посевной агрегат имеет малую ширину захвата, громоздкий и маломаневренный. Возникает экономическая несовместимость высокоэнергоемкой операции пахоты и менее энергоемкой посевной. Наиболее эффективно использование культиваторных комбинированных агрегатов на возделывании зерновых культур при подготовке почвы и посеве без вспашки. В сеялках-культиваторах для рыхления почвы применяются культиваторные, фрезерные, дисковые, катковые и другие рабочие органы. Культиваторно-сеялочные агрегаты отличаются от традиционных сеялок шириной захвата, расстоянием между сошниками и применением специальных сошников и лап культиватора. https://nordmile.ru сборка и установка отбойного устройства.

Универсальная зернотуковая гидрофицированная сеялка СЗ-3,6 предназначена для рядового посева (с междурядьями 150 мм) зерновых, гороха, гречихи и других культур с одновременным внесением гранулированных минеральных удобрений. Благодаря применению в сошниках закрытых подшипников качения сокращено время на технический уход, так как уменьшилось количество точек смазки. Агрегатируется с тракторами класса 3-5 в широкозахватных агрегатах с гидрофицированными сцепками. Ширина захвата —3,6 м, агрегатируется с тракторами типа «Беларус», две-три сеялки со сцепкой-с трактором ДТ-75МВ. Сеялка СЗ-3,6 - базовая модель зернотуковых сеялок.

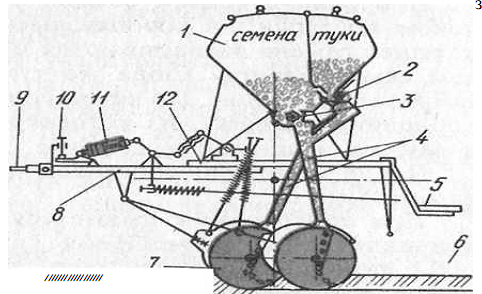

Рисунок 18 – Технологическая схема сеялки СЗ – 3,6.

1- зернотуковый ящик; 2-туковысевающий аппарат; 3- высевающий аппарат для зерна; 4- семяпроводы; 5 – подножная доска; 6 – загортач; 7 – сошник; 8 – сница; 9 – прицеп; 10 – регулятор заглубления; 11 – гидроцилиндр; 12 – рама.

В 1974 г был разработан широкозахватный комбинированный посевной агрегат к трактору Т-150К, предназначенный для одновременной подготовки почвы и посева озимых зерновых культур по пару, полупару и предварительно обработанным занятым парам. Агрегат (рисунок 19) состоит из двух отдельных секций, объединенных сцепкой С-11 или СП-16. Ширина захвата каждой секции - 3,6 м. Из них может быть собран агрегат захватом 10,8 и 14,4 м ктракторам классов 5 и 6. Каждая секция изготовлена на базе серийной зернотуковой прессовой сеялки СЗП-3,6.

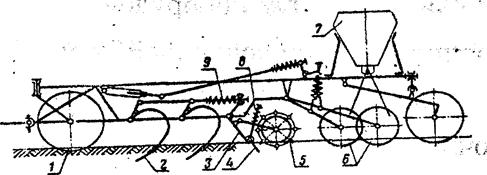

Рисунок 19 Схема комбинированного агрегата

1 – самоустанавливающёеся колесо; 2 - культиваторная лапа; 3 - выравнивающий брус; 4 -зуб; 5 - прутковый каток; 6 -сошники; 7 - сеялка; 8 и 9 пружины

При движении агрегата по полю пружинные рыхлящие лапы нарезают бороздки, при этом стойки разравнивают почву. Идущий за лапами брус с зубьями завершает выравнивание поверхности поля. Зубья имеют тупой угол вхождения в почву, что способствует их самоочищению. Расстояние между зубьями в ряду - 75, а между лапами - 150 мм. Сошники сеялки высевают семена на уплотненное дно канавки. Рабочая скорость агрегата - до 10 . 12 км/ч. Производительность за час основного времени при ширине захвата 7,2 м - 5 75 га. Число рыхлящих лап и сошников на каждой секции по 24, число зубьев выравнивателя – 48. Технология почвозащитной обработки с оставлением на поверхности поля растительных остатков получает более широкое распространение. Наряду с экономией энергозатрат минимальная обработка почвы служит защитным ее средством от ветровой эрозии. Среди всего комплекса почвозащитной техники важное место занимают посевные машины, особенно сеялки-культиваторы.

Сеялки-культиваторы существенно снижают трудозатраты и расход топлива, полнее загружают энергонасыщенные трактора. Конструкторскими организациями разработаны различные типы сеялок-культиваторов; навесные и прицепные, рядковые и безрядковые, с одновременным внесением граннулированых удобрений (суперфосфата) и прикалывания почвы. Широкое распространение в зонах, подверженных ветровой эрозии получила сеялка-культиватор СЗС-2,1. Она внедрена в сельскохозяйственное производство с 1970 г, и предназначена для посева зерновых на стерневых фонах,(рисунок 16) Сеялку-культиватор СЗС-2,1 разработали ученые и конструкторы Целиноградского СКБ и ВИСХОМа на базе сеялки СЗС-9, выпускаемой Сызранским комбайновым заводом и заводом Белинсксельмаш.

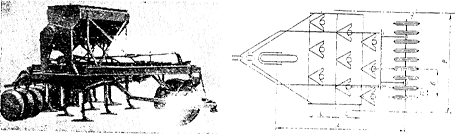

Рисунок 20. Общий вид и схема сеялки-культиватора СЗС-2,1

В сеялке совмещены процессы предпосевной обработки, посева, внесения удобрений и прикатывания. Сеялка имеет съемные культиваторные лапы. Для улучшения качества предпосевной обработки и уменьшения сгруживания почвы культиватор-плоскорез выполнен как в одностоечном, так и в двухстоечном исполнении рабочих органов с углом раствора лап -70°, шириной захвата 115 см и высотой подъема пласта 35 мм.
