Усилительные каскады на основе операционных усилителей

Входное сопротивление ОУ из-за последовательной отрицательной обратной связи увеличивается доже по сравнению с входным сопротивлением ОУ дифференциальному сигналу. Его величина определяется сопротивлением синфазному сигналу.

При наличии входного делителя

Rвх н и ус = R2 + R3. (8.12)

Амплитудно-частотная характеристика неинвертирующего усилителя подобна АЧХ инвер

тирующего усилителя (см. рисунок 8.3).

2.3. Повторители на основе ОУ

Иногда при построении различных электронных схем требуются усилительные каскады, имеющие (по модулю) единичные коэффициенты усиления (повторители).

Наиболее часто за основу их проектирования используют схему неинвертирующего усилителя без входного резистивного делителя, что обеспечивает очень большое входное сопротивление. Повторитель, согласно (8.11) при (Кдел = 1) можно реализовать 3-мя способами (рисунок 8.5):

RОС = 0 (непосредственное соединение выхода с инвертирующим входом);

R1 = ¥ (разрыв цепи, в которую включен R1) и, наконец,

RОС = 0 и одновременно R1 = ¥.

Наиболее просто реализуется схема повторителя в третьем случае (рисунок 8.5,в), однако и другие варианты неинвертирующих повторителей также находят применение на практике. Обратите внимание на то, что величина оставшегося резистора в схемах на рисунках 8.5,а, б совершенно не влияет на единичный коэффициент усиления повторителя.

Рисунок 8.5. Неинвертирующие повторители напряжения на основе ОУ

Повторитель напряжения можно спроектировать и на основе инвертирующего усилителя, если в нем (рисунок 8.2) выбрать резисторы с одинаковым сопротивлением R1 = RОС.

2.4. Сумматоры на основе ОУ

Сумматором называется электронное устройство, имеющее несколько входов и один выход, напряжение на котором пропорционально сумме напряжений всех входов. Такие устройства применяются, когда необходимо объединить в одном канале сигналы различных источников (например, в микшерах, наложение в технике звукозаписи и т.п.)

Схема сумматора на основе ОУ приведена на рисунке 8.6. Она имеет два входа, однако можно использовать и большее их число, подключая их через резисторы к точке виртуальной земли А.

Рисунок 8.6. Сумматор на ОУ

Для определения зависимости выходного напряжения от входных воспользуемся принципом суперпозиции и выражениями (8.3) и (8.4):

,

;

.

Откуда . (8.13)

Откуда видно, что входные сигналы складываются со своими весовыми коэффициентами, – каждый из входных сигналов дополнительно умножается на некоторый коэффициент, определяющий его вклад в общий выходной сигнал. Весовой коэффициент задается отношением сопротивлением резистора в цепи ОС к сопротивлению резистора в соответствующей входной цепи. Суммирование осуществляется с изменением знака (инверсия входных сигналов). Если выполнить соотношение RОС = R1 = R2, то можно осуществить чистое суммирование двух входных сигналов. Если выполняется только соотношение R1 = R2, то с помощью RОС можно дополнительно масштабировать полученную сумму.

2.4. Дифференциальный усилитель на основе ОУ (вычитающий усилитель)

Схема простейшего дифференциального усилителя (вычитающего устройства) приведена на рисунке 8.7.

Рисунок 8.7. Дифференциальный усилитель на ОУ

На основе принципа суперпозиции можно записать

(8.14)

Если выполняется соотношение R3×R1 = RОС×R2, что равнозначно

, (8.15)

то (8.14) преобразуется в

, (8.16)

что соответствует понятию дифференциального усилителя, в то время как выражение (8.14) описывает разносный (вычитающий) усилитель с собственными взвешенными коэффициентами по каждому сигналу.

Следует отметить, что чем точнее будет выполняться последнее соотношение (8.15), тем точнее будет обеспечиваться разность двух входных напряжений. Поэтому при проектировании дифференциальных усилителей следует использовать высокочастотные и высокостабильные резисторы. Понятно, что проще применять четыре одинаковых резистора (R1 = R2 = R3 = RОС = R), а необходимое дополнительное усиление результирующего сигнала можно реализовать в последующих каскадах. Для получения особо точных разностных схем может потребоваться дополнительная подстройка одного из сопротивлений. Можно считать, что предельный коэффициент усиления синфазной составляющей определяется КОСС ОУ, который может быть весьма малым (см. раздел 7).

Определенным недостатком дифференциального усилителя является то, что входные сопротивления дифференциального каскада по двум входам отличаются друг от друга.

Кроме того, для обеспечения точного преобразования необходимо ограничивать внутреннее сопротивление источника сигнала или, что то же самое, увеличивать сопротивление всех резисторов дифференциальной схемы.

Поэтому в ряде случаев приходится использовать более сложные схемы ДУ. Радикальным решением этих проблем является включение повторителей на ОУ на каждом входе, однако наиболее лучшим является использование удачной схемы инструментального усилителя.

2.5. Дифференциатор и интегратор на основе ОУ

Используем во входной цепи инвертирующего усилителя конденсатор (рисунком 8.8,а ).

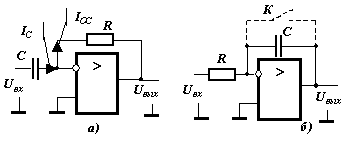

Рисунок 8.8. Дифференциатор и интегратор на основе ОУ

Известно, что ток, проходящий через емкость равен произведению емкости на производную от разности потенциалов на обкладках конденсатора. Учитывая (8.3), запишем

(8.17)

где Iс – ток во входной цепи, проходящий через конденсатор С.

На основании (8.4) и (8.7), имеем

,

Или , (8.18)

т.е. выходное напряжение является «проинвертированным» дифференциалом от входного, с коэффициентом пропорциональности, равным (R С).

Поменяем местами конденсатор и резистор (рисунок 8.8,б). Тогда, произведя действия, аналогичные предыдущим, получим:
