Усилитель постоянного тока

Моделирование работы усилителя

Программа Electronics Workbench предназначена для моделирования и проверки работы схем электрических принципиальных.

В программе Electronics Workbench собрал свой ранее рассчитанный каскад, представленный на рисунке 1.2 приложения В, и проверил его. Результат работы каскада представлен на рисунке 1.3 приложения Г.

Данный каскад успешно работает,

так как происходит усиление сигнала, что видно по осциллограмме.

Выводы

Как показали расчеты и анализ работы схемы, спроектированный усилитель постоянного тока удовлетворяет требованиям технического задания. Но при практическом выполнении усилителя постоянного тока на транзисторах следует помнить, что на величину дрейфа коллекторного тока транзисторов сильно влияет технологический разброс параметров, доходящий в отдельных экземпляров транзисторов до ±100%, а также ползучесть - изменение параметров с истечением времени в результате старения транзисторов в процессе эксплуатации или хранения. Поэтому перед монтажом схемы транзисторы обязательно следует проверять на ползучесть и соответствие требуемым параметрам схемы. Транзисторы в балансных каскадах должны иметь параметры, различающиеся не более чем на 2 - 3%.

Во время работы над данным курсовым проектом были углублены знания по аналоговой электронике, в частности по усилителям постоянного тока. Были приобретены навыки работы с программой Workbench, моделирующей работу электрических цепей.

Список использованных источников

1. Титцев У., Шенк К. Полупроводниковая схемотехника: Справочное руководство. Пер. с нем. - : Мир, 2002 - 512с.

2. Гершунский Б.С. Справочник по расчету электронных схем. - Киев: Высшая школа, 2003 - 240с.

3. Расчет электронных схем. Примеры и задачи: учеб. пособие для вузов по спец. электрон. техн. / Г.И. Изъюров, Г.В. Королева, В.А. Тереков и др. - М.: Высш. Школа, 2007 - 335с.

4. Справочник по схемотехнике для радиолюбителя / В.П. Боровский, В.Н. Костенко, В.М. Михайленко, О.Н. Партола. - К.: Техника, 1987 - 432с.

5. Колонтаевский Ю.П., Сосков А.Г. Промышленная электроника и микросхемотехника: Теория и практикум. К. Киев, Каравелла. 2004 - 423с.

Приложения

Приложение А

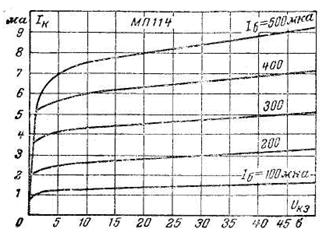

Рисунок 1.1 - Входные и выходные ВАХ транзистор

Приложение Б

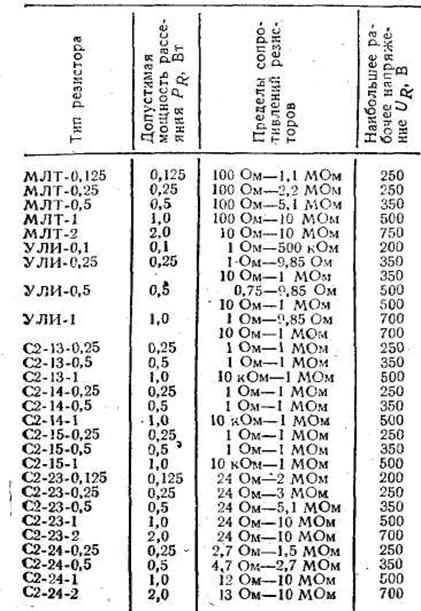

Таблица 1 - Основные параметры некоторых постоянных непроволочных резисторов

Приложение В

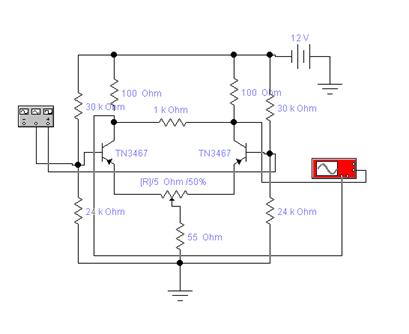

Рисунок 1.2 - Схема дифференциального каскада УПТ в режиме моделирования

Приложение Г

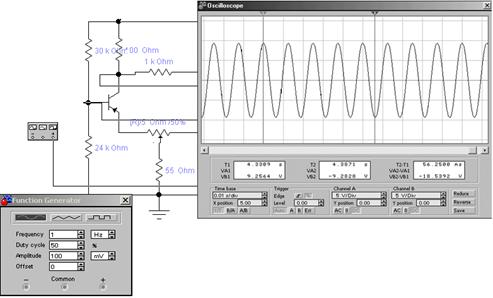

Рисунок 1.3 - Результат моделирования работы усилительного каскада

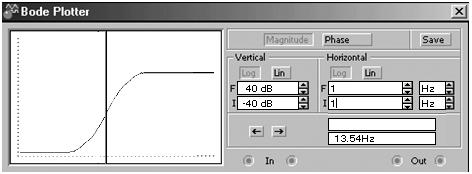

Рисунок 1.4 - Амплитудно-частотная характеристика проектируемого усилителя

Приложение Д
