Техническое оснащение турфирмы

Таблица 1. Оптимальные значения параметров микроклимата

Мощность (точнее, мощность охлаждения) является основной характеристикой любого кондиционера. От этой величины зависит площадь, на которую он рассчитан. Если в помещении большая площадь остекления или окна выходят на южную сторону, то теплопритоки будут больше и мощность кондиционера необходимо увеличить на 15-20%.

Q = S*h*q

где:

Q – теплопритоки (Вт);

S – площадь помещения (кв. м);

h – высота помещения (м);

q – коэффициент, равный 30 - 40 Вт/кб.м. Для помещения, в которое попадает много солнечного света q = 40 Вт/кб.м; для затененного помещения q = 30 Вт/кб.м; при средней освещенности q = 35 Вт/кб.м.

В расчетах также следует учесть тепло, выделяемое людьми и электроприборами. Считается, что в спокойном состоянии человек выделяет 0,1 кВт тепла; компьютер или копировальный аппарат – 0,3 кВт; для остальных приборов можно считать, что они выделяют в виде тепла 1/3 паспортной мощности. Просуммировав все тепловыделения и теплопритоки, мы получим требуемую мощность охлаждения.

Расчеты будем вести по приведенным выше формулам. Результаты расчетов:

1. Исполнительная дирекция

Q = S*h*q

Q = 9,35*4,5*3,2*35=4712,4 Вт

Учитывая притоки тепла от людей и оргтехники, Q =4712,4+300+1200= 6712,4 Вт=6,7 кВт

Подбираем сплит-систему MIDEA MSG-24HR мощностью 6,8 кВт

2. Департамент корпоративного обслуживания

Q = S*h*q

Q = 7,48*4,5*3,2*35=3769,92 Вт

Учитывая притоки тепла от людей и оргтехники, Q =3769,92+800+3000= 7569,92 Вт=7,6 кВт

Подбираем сплит-систему MIDEA MUB-24HR мощностью 7,8 кВт

3.Центр бронирования авиабилетов

Q = S*h*q

Q = 7,48*4,5*3,2*35=3769,92 Вт

Учитывая притоки тепла от людей и оргтехники, Q =3769,92+400+1800= 5969,92 Вт=5,97 кВт

Подбираем сплит-систему MIDEA MSX-18HR (ION) мощностью 6 кВт

4. SATA отдел

Q = S*h*q

Q = 5,61*2,75*3,2*40=1974,72 Вт

Учитывая притоки тепла от людей и оргтехники, Q =1974,72+300+1500= 3774,72 Вт=3,77 кВт

Подбираем сплит-систему MIDEA MSG-18HR мощностью 3,8 кВт

5. Информационно-технический отдел

Q = S*h*q

Q = 5,61*2,75*3,2*40=1974,72 Вт

Учитывая притоки тепла от людей и оргтехники, Q =1974,72+300+1800= 4074,72 Вт=4,07 кВт

Подбираем сплит-систему MIDEA MSG-21HR мощностью 4,2 кВт

2.5 Подбор оргтехники

Для каждого отдела главного офиса турфирмы необходимо подобрать нужную оргтехнику. Следует учесть, что каждый работник турфирмы имеет свой персональный компьютер. Целесообразным будет также размещение в каждом отделе многофункционального устройства, которое позволяет производить сканирование, печатание и ксерокопирование документов.

Отметим также, что для отделов, которые занимаются бронированием билетов и для информационно-технического отдела машины будут несколько мощнее, чем для остальных отделов. Однако для департамента корпоративного обслуживания и SATA отдела необходимы более мощные многофункциональные устройства.

Таким образом, изучив конъюнктуру рынка цифровой и организационной техники, определимся с необходимым оснащением каждого отдела.

1. Исполнительная дирекция (3 человека)

Компьютеры: Intel Celeron Dual Core 2.5 ГГц DDR-2 DIMM 1024Mb Intel® Bearlake G31 160 Гб SATA ATX 350W HuntKey CP-350 DVD+R/RW&CDRW ATX – 3 шт., стоимость машины в сборке – 300 у.е.*3=900 у.е

Монитор LG Flatron L1953TR 19” TFT – 3 шт., стоимость – 120 у.е*3=360 у.е

МФУ: Epson Stylus Photo RX425 5760x1440 dpi – стоимость – 140 у.е

2. Департамент корпоративного обслуживания

Intel Celeron DC E3300, 2.5Ghz/DDR3 2048Mb/GeForce GT240 512Mb/320Gb/DVD-RW – 8 штук., стоимость машины в сборке – 350 у.е.*8=2800 у.е

Монитор LG Flatron L1953TR 19” TFT – 8 шт., стоимость – 120 у.е*8=960 у.е

МФУ: CanonPixma MP780 4800x1200 dpi – 370 у.е

3. Центр бронирования авиабилетов

Компьютеры: Intel Pentium DC E5700, 3.0Ghz/DDR3 2048Mb/GeForce GTS250 512Mb/500Gb/DVD-RW – 4 штуки, стоимость машины в сборке – 400 у.е.*4=1600 у.е

Монитор LG Flatron L1953TR 19” TFT – 4 шт., стоимость – 120 у.е*4=480 у.е

4. SATA отдел

Компьютеры: Intel Pentium DC E5700, 3.0Ghz/DDR3 2048Mb/GeForce GTS250 512Mb/500Gb/DVD-RW – 3 штуки, стоимость машины в сборке – 400 у.е.*3=1200 у.е

Монитор LG Flatron L1953TR 19” TFT – 3 шт., стоимость – 120 у.е*3=360 у.е

5. Информационно-технический отдел

Сервер: Intel Pentium DC E5700, 3.0Ghz/DDR3 4096Mb 1024Mb/500Gb/DVD-RW – стоимость – 500 у.е.

Компьютеры: Intel Celeron DC E3300, 2.5Ghz/DDR3 2048Mb/GeForce GT240 512Mb/320Gb/DVD-RW – 3 штуки, стоимость машины в сборке – 300 у.е.*3=900 у.е

Монитор LG Flatron L1953TR 19” TFT – 3 шт., стоимость – 120 у.е*3=360 у.е

Общая сумма затрат на оргтехнику составляет 10930 у.е.

Таким образом, выбрав оборудование для компьютеризации офиса туристической по новейшим технологиям с запасом на будущее, перейдем к вопросу прокладки сети и организации ее фенкционирования.

2.6 Проект локальной сети

Для главного офиса исследуемой турфирмы необходимо проложить локальную сеть и рассчитать ее основные показатели.

Основная проблема при разработке проекта сети – выбрать наилучший путь прокладки кабелей от рабочих мест, и размещения коммутатора. Тут очень много зависит от планировки, материала и толщины стен, и общие рекомендации дать сложно. Тем не менее, задача эта не сложная, и для ее решения вполне достаточно здравого смысла. В любом случае, эскиз весьма условен, и небольшие коррекции по мере строительства сети пойдут ему только на пользу.

Особое внимание нужно обратить на вопросы электропитания коммутатора и сервера. Оно должно быть достаточно надежным. Иногда имеет смысл отремонтировать старую розетку, или поставить новую. Так же не помешает подвести хорошее защитное зануление/заземление. Удлинители крайне не желательны – при уборках или перемещениях мебели они страдают в первую очередь.

В нашем случае для работы офиса арендовано 5 комнат средних размеров, для общей численности сотрудников 21 человек. Серьезных требований по надежности, и скорости не ставится. На сервере хранятся общие файлы, работает бухгалтерская программа. И, конечно, вся эта сеть подключена к провайдеру Интернет посредством канала Ethernet.

На основании плана (и геометрических размеров помещения) нужно определиться с закупкой оборудования и материалов по следующим позициям:

· сетевые карты;

· коммутатор;

· кабель;

· штекерные разъемы (вилки);

· гнездовые разъемы (розетки);

· абонентские кабеля;

· короба и декоративные элементы;

· расходные материалы;

· инструменты и приспособления.

Обращаясь к рис. 1, на котором изображена схема помещения с соответствующими размерами, определим необходимые пути для прокладки кабелей и установки коммутаторов.

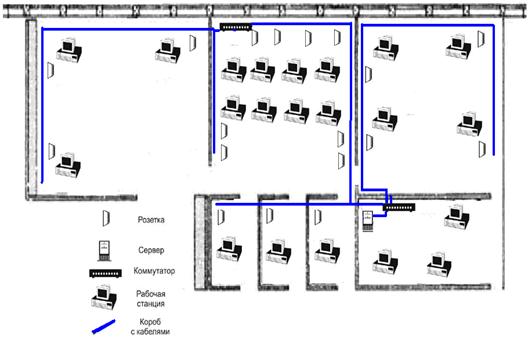

Рис. 2. Структура локальной сети офиса

Таким образом, используя два коммутатора, можно легко обойти проблему с излишком проводов и таким образом сэкономить на кабеле и поднять производительность сети.
