Принципы расчета выпрямителя для электропривода постоянного тока

Так как , то необходимо применять параллельное включение тиристоров. В этом случае их следует выбирать с таким расчетом, чтобы при выходе из строя одного из параллельно включенных тиристоров, выпрямитель мог завершить работу с последующей заменой поврежденного тиристора. Число параллельно включенных тиристоров рассчитывается

по формуле:

(3.5)

где

– коэффициент, учитывающий неравномерное деление тока между параллельно включенными тиристорами,

Проверяют число параллельно включенных тиристоров по ударному току для наиболее тяжелого режима – внутреннего КЗ, возникающего при пробое тиристора в момент окончания коммутации. При этом не должно происходить выгорание тиристоров, подпитывающих контур КЗ. Для расчета теплового эквивалента тока КЗ можно сделать допущение о наличии быстродействующей «сеточной» защиты, блокирующей управляющие импульсы тиристоров. В этом случае в контуре КЗ протекает единичный импульс тока, амплитуды и тепловой эквивалент которого могут быть рассчитаны. Определяем параметры контура КЗ по данным трансформатора:

где

- приведенный коэффициент второй обмотке сопротивления КЗ;

- номинальный ток вторичной обмотки;

Активное сопротивление обмотки трансформатора может быть найдено исходя из мощности потерь КЗ:

Где

- мощность потерь КЗ трансформатора;

- число вторичных фаз трансформатора, =3

Индуктивная составляющая сопротивления обмотки трансформатора равна:

Тогда базисный ток определяется по формуле:

где

предельно действующее напряжение на вторичной обмотке трансформатора при максимально допустимом напряжении питающей сети:

Соотношение между базисным током и ударным током КЗ, а также репловым эквивалентом тока КЗ зависит от реактивности контура КЗ:

где

ω – круговая частота напряжения питающей сети;

- индуктивность рассеивания вторичной обмотки трансформатора;

Амплитуда ударного тока КЗ будет определяться из соотношения:

где

коэффициент, зависящий от соотношения и определяемый на основании графика 3.1.

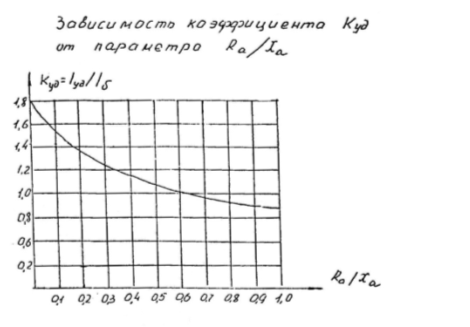

График 3.1. Зависимость коэффициента Куд от параметра .

Таким образом, исходя из графика,

Тепловой эквивалент тока КЗ определяется по формуле:

где

коэффициент, зависящий от соотношения и определяемый на основании графика 3.2.

График 3.2. Зависимость теплового эквивалента от параметра .

Таким образом, исходя из графика =7

Полученное значение теплового эквивалента не должно превышать защитный показатель принимаемых тиристоров Wтир, т.е.:

Wтир≥i2t

3920∙103≥3046∙103

Число параллельно включенных тиристоров по ударному току проверяется из соотношения:

(3.7)

Увеличение в раз в формуле (3.7) обусловлено тем, что в контуре КЗ при внутреннем КЗ действует линейное напряжение двух фаз вторичных обмоток трансформатора.

Окончательное число параллельно включенных тиристоров в плечах выпрямителя принимаем по большему значению, вычисленному по формулам (3.5) и (3.7) , т.е. Nn=20.

3.4 Расчет количества тиристоров в выпрямителе

Расчет количества тиристоров в выпрямителе определяется по формуле:

NΣ

где

- количество ПГ в выпрямителе,
