Принципы работы трансформаторов

Перед заполнением маслом бака с активным компонентом внутри из него выкачивается весь воздух, который может подвергнуть опасности диэлектрическую прочность изоляции трансформатора (поэтому бак предназначен для выдерживания давления атмосферы с минимальной деформацией).

Ещё одним явлением, учитываемым при проектировании баков, является совпадение звуковых частот, вырабатываемых сердечником т

рансформатора, и частот резонанса деталей бака, что может усилить шум, излучаемый в окружающую среду.

Конструкция бака допускает температурно-зависимое расширение масла. Чаще всего устанавливается отдельный расширительный бачок, который также называется расширителем.

При увеличении номинальной мощности трансформатора воздействие больших токов внутри и снаружи трансформатора оказывает влияние на конструкцию. То же самое происходит с магнитным потоком рассеяния внутри бака. Вставки из немагнитного материала вокруг сильноточных проходных изоляторов снижают риск перегрева. Внутренняя облицовка бака из высокопроводящих щитков не допускает попадания потока через стенки бака. С другой стороны, материал с низким магнитным сопротивлением поглощает поток перед его прохождением через стенки бака.

4.Базовые принципы действия трансформатора

Схематическое устройство трансформатора. 1 — первичная обмотка, 2 — вторичная

Работа трансформатора основана на двух базовых принципах:

Изменяющийся во времени электрический ток создаёт изменяющееся во времени магнитное поле (электромагнетизм)

Изменение магнитного потока, проходящего через обмотку, создаёт ЭДС в этой обмотке (электромагнитная индукция)

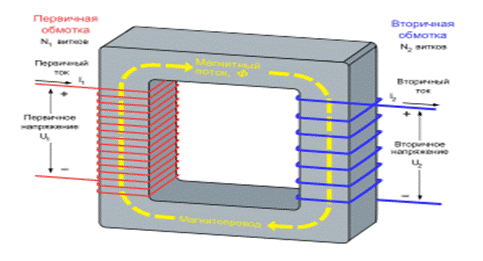

На одну из обмоток, называемую первичной обмоткой подаётся напряжение от внешнего источника. Протекающий по первичной обмотке переменный ток создаёт переменный магнитный поток в магнитопроводе, сдвинутый по фазе, при синусоидальном токе, на 90° по отношению к току в первичной обмотке. В результате электромагнитной индукции, переменный магнитный поток в магнитопроводе создаёт во всех обмотках, в том числе и в первичной, ЭДС индукции пропорциональную первой производной магнитного потока, при синусоидальном токе сдвинутой на 90° в обратную сторону по отношению к магнитному потоку.

4.1 Режим холостого хода

Когда вторичные обмотки ни к чему не подключены (режим холостого хода), ЭДС индукции в первичной обмотке практически полностью компенсирует напряжение источника питания, поэтому ток через первичную обмотку невелик, и определяется в основном её индуктивным сопротивлением. Возможен вариант исполнения трансформатора с приблизительно равными токами холостого хода и под нагрузкой. Трансформаторы, не имеющие режима холостого хода, получаются меньше и легче.

4.2 Режим с нагрузкой

При подключении нагрузки к вторичной обмотке во вторичной цепи возникает ток, создающий магнитный поток в магнитопроводе, направленный противоположно магнитному потоку, создаваемому первичной обмоткой. В результате в первичной цепи нарушается равенство ЭДС индукции и ЭДС источника питания, что приводит к увеличению тока в первичной обмотке до тех пор, пока магнитный поток не достигнет практически прежнего значения.

Схематично, процесс преобразования можно изобразить следующим образом:

Мгновенный магнитный поток в магнитопроводе трансформатора определяется интегралом по времени от мгновенного значения ЭДС в первичной обмотке, и в случае синусоидального напряжения сдвинут по фазе на 90° по отношению к ЭДС. Наведённая во вторичных обмотках ЭДС пропорциональна первой производной от магнитного потока, и для любой формы тока совпадает по фазе и форме с ЭДС в первичной обмотке.

4.3.Закон Фарадея

ЭДС, создаваемая во вторичной обмотке, может быть вычислена по закону Фарадея, который гласит, что:

Где

U2 — Напряжение на вторичной обмотке,

N2 — число витков во вторичной обмотке,

Φ — суммарный магнитный поток, через один виток обмотки. Если витки обмотки расположены перпендикулярно линиям магнитного поля, то поток будет пропорционален магнитному полю B и площади S через которую он проходит.

ЭДС, создаваемая в первичной обмотке, соответственно:

Где

U1 — мгновенное значение напряжения на концах первичной обмотки,

N1 — число витков в первичной обмотке.

Поделив уравнение U2 на U1, получим отношение:

4.4 Уравнения идеального трансформатора

Идеальный трансформатор — трансформатор, у которого отсутствуют потери энергии на нагрев обмоток и потоки рассеяния обмоток.В идеальном трансформаторе все силовые линии проходят через все витки обеих обмоток, и поскольку изменяющееся магнитное поле порождает одну и ту же ЭДС в каждом витке, суммарная ЭДС, индуцируемая в обмотке, пропорциональна полному числу её витков. Такой трансформатор всю поступающую энергию из первичной цепи трансформирует в магнитное поле и, затем, в энергию вторичной цепи. В этом случае поступающая энергия, равна преобразованной энергии:

Где P1 — мгновенное значение поступающей на трансформатор мощности, поступающей из первичной цепи,

P2 — мгновенное значение преобразованной трансформатором мощности, поступающей во вторичную цепь.

Соединив это уравнение с отношение напряжений на концах обмоток, получим уравнение идеального трансформатора:

Таким образом получаем, что при увеличении напряжения на концах вторичной обмотки U2, уменьшается ток вторичной цепи I2.

Для преобразования сопротивления одной цепи к сопротивлению другой, нужно умножить величину на квадрат отношения.[15] Например, сопротивление Z2 подключено к концам вторичной обмотки, его приведённое значение к первичной цепи будет
