Проектирование несущих железобетонных конструкций многоэтажного промышленного здания

ab = a - 0,5D = 50 - 0,5×10 = 45 мм > ab,min = 35 мм.

Условие выполняется.

Процент армирования (для сечения 1-1):

.

В пределах глубины стакана дополнительно предусматриваем 5 сеток конструктивного поперечного армирования из стержней Æ8A-I, устанавливаемых с шагом s = 150 мм, причём верхняя

сетка находится на расстоянии s0 = 50 мм от верха стакана.

Список литературы

1. СНиП 2.01.07 - 85*. Нагрузки и воздействия. / Госстрой России. - М.: ФГУП ЦПП, 2004. - 44 с.

2. СНиП 2.03.01 - 84*. Бетонные и железобетонные конструкции. / Госстрой России. - М.: ФГУП ЦПП, 2001. - 76 с.

3. СНиП 52-01-2003. Бетонные и железобетонные конструкции. Основные положения. - М.: ФГУП ЦПП, 2004. - 24 с.

4. СП 52-101-2003. Свод правил по проектированию и строительству. Бетонные и железобетонные конструкции без предварительного напряжения арматуры. ГУП "НИИЖБ". - М.: ФГУП ЦПП, 2004. - 54 с.

5. СП 52-102-2004. Свод правил по проектированию и строительству. Предварительно напряженные железобетонные конструкции. ГУП "НИИЖБ". - М.: ФГУП ЦПП, 2005. - 38 с.

6. Байков В.Н., Сигалов Э.Е. Железобетонные конструкции. Общий курс: Учебник для ВУЗов. - М.: Стройиздат, 1991. - 767 с.

7. Бондаренко В.М., Римшин В.И. Примеры расчёта железобетонных и каменных конструкций: Учеб. пособие. - М.: Высш. шк., 2006. - 504 с.

8. Тимофеев Н.А. Проектирование несущих железобетонных конструкций многоэтажного промышленного здания: Метод. указания к курсовой работе и практическим занятиям для студентов спец. "Строительство ж. д., путь и путевое хозяйство". - М.: МИИТ, 2004. - 48 с.

Приложение

Графическая часть

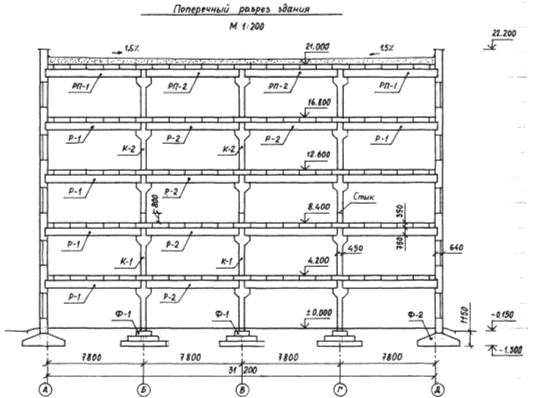

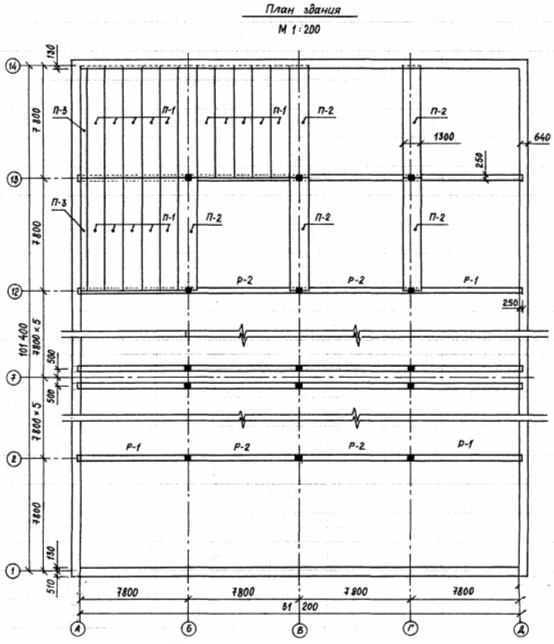

Лист 1. План и поперечный разрез здания (М 1: 200).

Лист 2. Армирование панели перекрытия (М 1: 10), спецификация арматуры.

Лист 3. Армирование ригеля перекрытия (М 1: 50),

конструктивное решение опорного узла (М 1: 20)

Лист 4. Армирование фундамента под колонну (М 1: 50).

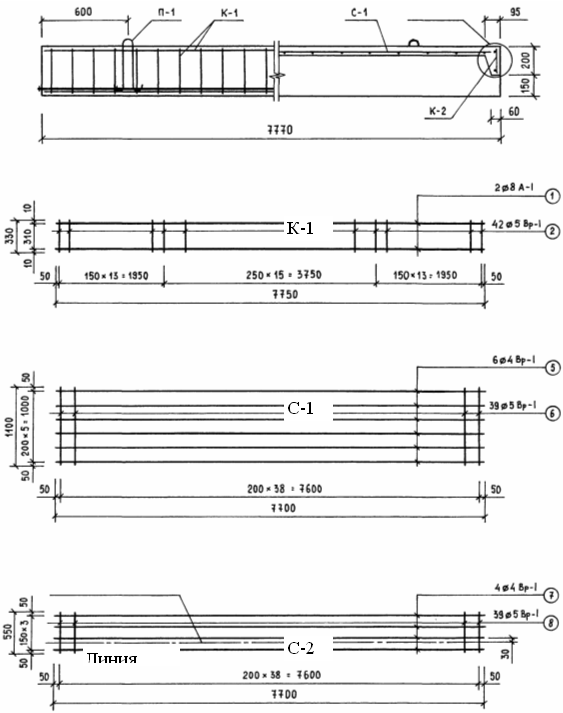

Армирование панели перекрытия

(М 1:10)

С-2

С-1

К-1

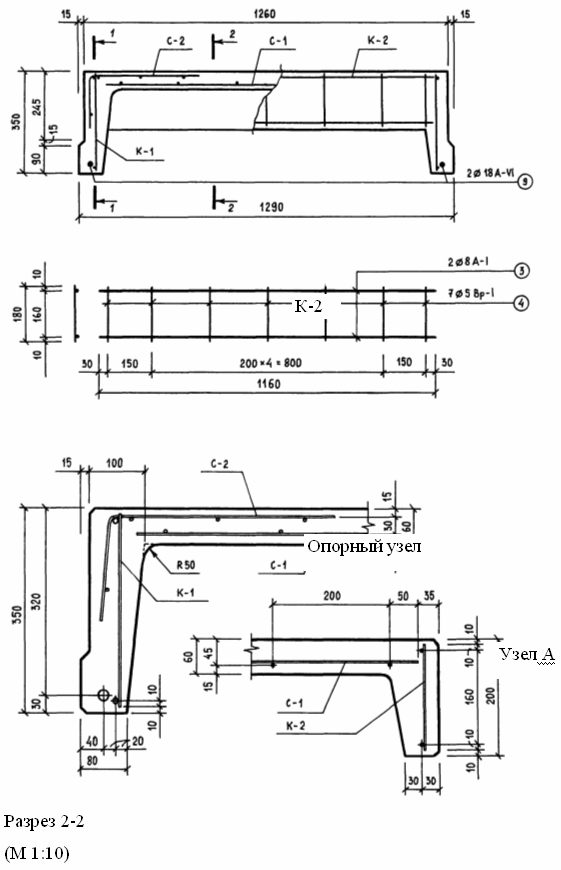

Разрез 1-1

(М 1:10)

ПРИМЕЧАНИЯ:

Бетон тяжёлый класса В40. Передаточная прочность при обжатии 20 МПа.

Натяжение напрягаемой арматуры электротермическим способом на упоры. Контролируемое значение предварительного напряжения 800 МПа.

Размещение поперечной арматуры по длине каркаса панели

Пример 1. Панель пролётом 7,8 м.

Длина стержней продольной арматуры на 20 мм меньше конструктивной длины панели lk = 7770 мм:

l = 7770 - 20 = 7750 мм.

Число шагов поперечной арматуры в средней части пролёта при шаге S2 = 250 мм:

n2 = 7750/ (2×250) = 15,5;

принимаем n2 = 15 (в сторону уменьшения). Тогда

S2×n2 = 250×15 = 3750 мм.

Длина размещения поперечной арматуры у опор:

l0 = (7750 - 3750) /2 = 2000 мм.

Число шагов поперечной арматуры возле опор при шаге S1 = 150 мм: n1 = 2000/150 = 13,3; принимаем n1 = 13 (в сторону уменьшения).

Тогда

S1×n1 = 150×13 = 1950 мм.

Остаток по краям составляет:

2000 - 1950 = 50 мм.

Остаток должен составлять не менее диаметра продольного стержня (8 мм) и не менее 20 мм. Указанные требования выполняются.

Пример 2. Панель пролётом 6,6 м.

Длина стержней продольной арматуры на 20 мм меньше конструктивной длины панели lk = 6570 мм:

l = 6570 - 20 = 6550 мм.

Число шагов поперечной арматуры в средней части пролёта при шаге S2 = 200 мм:

n2 = 6550/ (2×200) = 16,3;

принимаем n2 = 16 (в сторону уменьшения). Тогда

S2×n2 = 200×16 = 3200 мм.

Длина размещения поперечной арматуры у опор:

l0 = (6550 - 3200) /2 = 1675 мм.

Число шагов поперечной арматуры возле опор при шаге S1 = 150 мм:

n1 = 1675/150 = 11,2;

принимаем n1 = 11 (в сторону уменьшения).

Тогда

S1×n1 = 150×11 = 1650 мм.

Остаток по краям составляет:

1675 - 1650 = 25 мм.

Остаток должен составлять не менее диаметра продольного стержня (8 мм) и не менее 20 мм. Указанные требования выполняются.

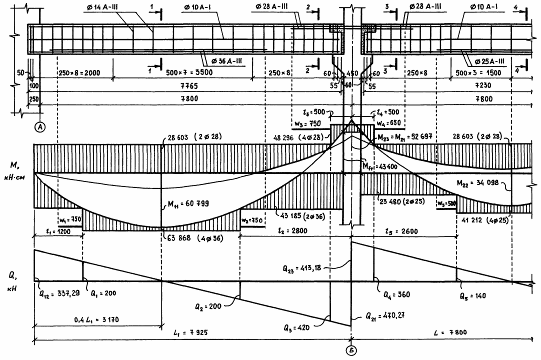

Армирование ригеля перекрытия

(М 1:50)

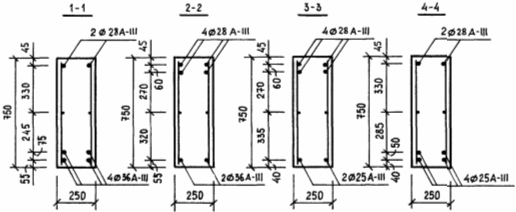

Поперечные сечения ригеля перекрытия

(М 1:20)
