Проектирование несущих железобетонных конструкций многоэтажного промышленного здания

3.4.1 Основные габаритные размеры панели

а) номинальные - в осях. Эти размеры установлены в процессе компоновки конструктивной схемы каркаса здания:

длина ln = 7800 мм

ширина bn = 1300 мм

высота hn = 350 мм.

б) конструктивные - с учётом зазоров, которые необходимы:

для возможности свободной укладки сборных элементов при монтаже (з

азор не менее 10 мм);

для возможности замоноличивания швов между элементами (зазор не менее 30 мм при высоте элементов более 250 мм, п.5.51 СНиП [2]).

Устраиваем зазоры (рис.3.1): Δ = 30 мм, Δ1 = 10 мм, тогда конструктивные размеры панели будут такими:

длина lk = ln - Δ = 7 800 - 30 = 7 770 мм,

ширина bk = bn - Δ1 =1 300 - 10 = 1 290 мм.

Принимаем величину уступа в поперечном сечении ребристой панели δ = 15 мм, тогда зазор Δ2:

Δ2 = Δ1 + 2δ = 10 + 2 · 15 = 40 мм > 30 мм,

требования СНиП выполнены.

3.4.2 Ширина продольного ребра панели

внизу (b1) принимается из условия обеспечения требуемой толщины защитного слоя бетона b1 ≥ 70…80 мм, принимаем b1 = 80 мм.

вверху (b2) принимается из условия обеспечения уклона граней ребра, равного 1/10:

в рёбристой панели: ;

в панели типа "2Т": .

средняя ширина:

3.4.3 Размеры полки (плитной части)

ширина (расстояние в свету между продольными рёбрами):

в ребристой панели: .

в панели типа 2Т: консольный свес .

толщина h¢f ≥ 50…60 мм, принимаем h¢f = 60 мм.

Поперечные рёбра

Поперечные ребра панели предусматриваются по её краям, и иногда - по длине пролета (мы их устанавливать не будем). Размеры поперечных ребер назначаем конструктивно (см. рис.3.1.)

3.5 Эквивалентное поперечное сечение панели

При расчете фактическое поперечное сечение панели заменяется эквивалентным тавровым сечением (рис.3.2.) Оно имеет ту же площадь и те же основные размеры.

В расчетах на трещиностойкость, которые мы выполнять не будем, используется приведённое сечение: площадь сечения арматуры приводится к площади сечения бетона, исходя из равенства их деформаций.

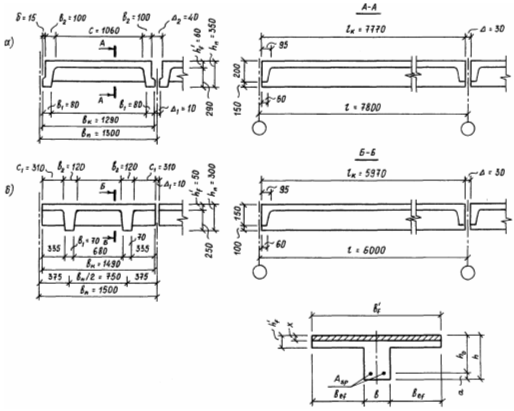

Рис.3.1 é

Поперечное и продольное сечение рёбристой панели (а) и панели типа "2Т" (б).

Рис.3.2 è

Эквивалентное поперечное сечение панели.

Полная высота сечения равна высоте панели: h = hn = 350 мм.

Полезная (рабочая) высота сечения h0 = h - a, где

а - расстояние от нижней растянутой грани сечения до центра тяжести продольной рабочей арматуры.

Принимаем а = 3 см, тогда h0 = 35 - 3 = 32 см.

Толщина стенки эквивалентного сечения равна суммарной толщине ребер:

b = 2bm = 2·9 = 18 см.

Толщина полки h¢f = 6 см.

Участки полки, удаленные от ребра, напряжены меньше, чем соседние участки. Поэтому ширина свеса полки в каждую сторону от ребра bef ограничивается двумя условиями (п.3.16 СНиП [2]); она должна быть:

не более 1/6 пролета элемента: bef ≤ l/6 = 7800/6 = 1300 мм.

в рёбристой панели, когда расстояние между поперечными ребрами больше, чем между продольными:

при h¢f ≥ 0,1h: bef ≤ с/2

при h¢f < 0,1h: bef ≤ 6 h¢f

В панели типа "2Т": bef ≤ c1, а также:

при h¢f ≥ 0,1h: bef ≤ 6 h¢f

при 0,05 h ≤ h¢f < 0,1h: bef ≤ 3 h¢f

при h¢f < 0,05 h: свесы не учитываются

В данной рёбристой панели 0,1h = 0,1·35 = 3,5 см < h¢f = 6 см, поэтому

bef ≤ c/2 = 106/2 = 53 см.

Принимаем bef = 53 см, тогда принимаемая в расчете ширина полки b¢f:

b¢f = 2 b2 + 2 bef = 2·10 + 2·53 = 126 см.

В панели типа "2Т": b¢f = 2 b2 + 2 bef + с.

3.5 Подбор продольной рабочей арматуры панели

Определение требуемой продольной рабочей арматуры производят с помощью вспомогательного коэффициента А0:

Все величины в расчётных формулах рекомендуется брать в кН и см:

М = 119,04 кН = 11 904 кН·см; Rb = 22 МПа = 2,2 кН/см2.

По значению коэффициента А0 находим значения относительной высоты сжатой зоны ξ = x / h0 и относительного плеча внутренней пары сил η0 = z0 / h0, используя специальную таблицу или предлагаемые аналитические зависимости:

,

η0 = 1 - 0,5ξ = 0,976.

Фактическая высота сжатой зоны:

х = ξ h0 = 0,0477×32 = 1,53 см < hf´ = 6 см,

поэтому граница сжатой зоны находится в пределах полки.

Для напрягаемой арматуры необходимо использовать коэффициент условий работы γs6, который учитывает увеличение сопротивления арматуры при её деформациях за границей условного предела текучести; этот коэффициент определяется по формуле (27) СНиП [2]:

где η - коэффициент, учитывающий класс арматуры; для арматуры класса А-VI η=1,10 (п.1.13. СНиП [2]). Тогда

поэтому принимаем γs6 = η = 1,10.

Требуемая площадь сечения продольной рабочей арматуры:

По сортаменту арматуры назначаем диаметр стержней так, чтобы он был не менее требуемой величины Аs. Число стержней - 2, по одному в каждом ребре.

Принимаем 2Æ 18 А 1000 (А-VI), Аs = 5,09 см2.

Сортамент арматуры можно найти в Приложении 3. Не следует создавать излишний запас прочности элемента. Переармированные элементы не только неэкономичны, но и опасны (см. Приложение 5).

Толщина защитного слоя бетона аb продольной рабочей арматуры, необходимого для предохранения её от коррозии, должна составлять (п.5.5 СНиП [2]):

не менее диаметра стержня: аb ≥ d = 18 мм,

не менее 20 мм (в ребрах высотой h ≥ 250 мм): аb ≥ 20 мм.

Защитный слой бетона - это толщина слоя бетона от грани элемента до ближайшей поверхности арматурного стержня.

Фактическая толщина защитного слоя:

аb = а - 0,5 d = 30 - 0,5·18 = 21 мм > 20 мм,

значит, требования СНиП по величине защитного слоя выполнены.
