Проектирование двухэтажного жилого дома

Площадь спальной жилой комнаты и кухни в надстраиваемом мансардном этаже двух- и более комнатных квартир допускается не менее 7 м2 при условии, что общая комната имеет площадь не менее 16 м2. В однокомнатных квартирах допускается устройство совмещенных санузлов. Двери уборной, ванной и совмещенного санузла должны открываться наружу. Вход в помещение оборудованное унитазом, непосредственно из ку

хни и жилых помещений (кроме жилых помещений, предназначенных для семей с инвалидами) не допускается.

Не допускается размещение уборной и ванной (или душевой) непосредственно над жилыми комнатами и кухнями. Размещение уборной и ванной (или душевой) над кухней допускается в квартирах, расположенных в двух уровнях. Не допускается крепление приборов и трубопроводов непосредственно к межквартирным стенам и перегородкам, ограждающим жилые комнаты.

4.Физико-технические расчеты наружных ограждающих конструкций

4.1 Расчёт толщины наружной стены

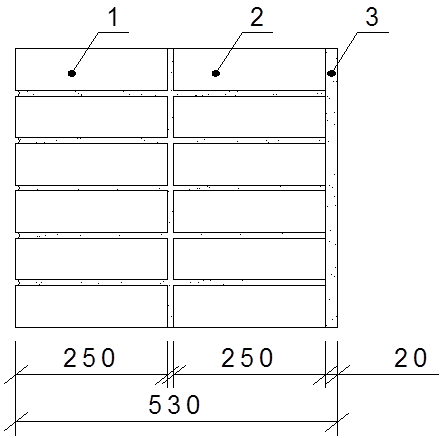

Расчетная схема:

1- кирпич керамический пустотныйγ=1400λ= 0,58

2- кирпич глиняный обыкновенныйγ=1800λ= 0,81

3-штукатурка цементно-шлаковая γ=1200λ= 0,58

Условия эксплуатации - Б

В соответствии со СНиП 23-02-2003 «Тепловая защита зданий» сопротивление теплопередаче наружной стены R0 следует принимать не менее нормируемых значений Rreq,определяемых по табл.4 в этом СНиПе в зависимости от градусо-суток отопительного периода района строительства Dd

А) Определение градусо-суток отопительного периода

tint=20 О С, tht= -5 О С , zht=227,text= -35 ОС

Dd=(20+5)*227=5675

Rreq = a Dd + b

a= 0,00035

b=1.4

Rreq =0,00035*6100,5+1,4=3,39

RreqT=3,39

Ri=1/αb+Σ Ri+1/αн, Ri=δ/λ

Ri=1/8,7+ 0,25/0,58+0,25/0,81+0,02/0,58+1/23=0,93

Ri < RreqT следовательно сопротивление теплопередаче стены недостаточное, в связи с чем меняю расчётную схему стены добавлением утеплителя.

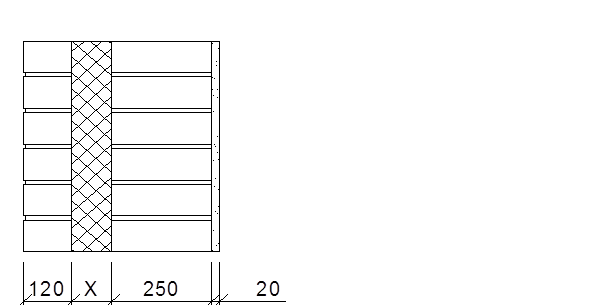

Расчетная схема:

1- кирпич керамический пустотныйγ=1400λ= 0,58

2-мин. ватаγ=100λ= 0,07

2- кирпич глиняный обыкновенныйγ=1800λ= 0,81

3-штукатурка цементно-шлаковая γ=1200λ= 0,58

Ri=1/8,7+ 0,12/0,58+Х/0,07+0,25/0,81+0,02/0,58+1/23=3,39

Х=0,187 Принимаю толщину утеплителя = 190мм.

Толщина стены равна:580мм.

tint-расчетная средняя температура внутреннего воздуха здания ,О С.

tht, zht-средняя температура наружного воздуха, О С, и продолжительность, сут, отопительного периода, принимаемые по СНиП 23-01 со средней суточной температурой наружного воздуха не более 10О С.-при проектировании лечебно-профилактических, детских учреждений и домов-интернатов для престарелых, и не более 8 О С-в остальных случаях.

Δtn-нормируемый температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции

n-коэффициент, учитывающий зависимость положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху

text-расчетная температура наружного воздуха в холодный период года, О С, для всех зданий, кроме производственных зданий, предназначенных для сезонной эксплуатации.

4.2 Расчет толщины теплоизоляции чердачного перекрытия по нормам сопротивления теплопередаче

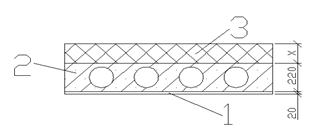

Утеплитель чердака - пенополистерол γ=150 λ= 0,052

Расчетная схема

tint=20 О С, tht= -5 О С , zht=227 text= -35 О С

Dd=(20+5)*227=5675

Rreq = a Dd + b

a= 0,00045

b=1,9

Rreq =0,00045*6100,5+1,9=4,45

RreqT=4,45

Ri=1/αb+Σ Ri+1/αн, Ri=δ/λ

Ri=1/8.7+0.02/0.58+0.22/1.86+X/0.052+1/23=4,45

X=0,207,т.е. толщина слоя утеплителя чердака рана 207 мм.

Окончательно принимаю толщину утеплителя равной 210 мм.

4.3 Определение сопротивления воздухопроницанию наружной стены

В соответствии со СНиП 23-02-2003 сопротивление воздухопроницанию наружной стены должно быть не меньше требуемого( Rinf≥Rinfreq)

Rinfreq=∆p/Gn

∆p-разность давлений воздуха на наружной и внутренней поверхностях ограждающей конструкций,Па.

Gn-нормируемая воздухонепроницаемость ограждающих конструкций, кг/м2ч

∆p=0.55H(γext-γint)+0.03 γextν2

H-Высота здания ( от уровня пола первого этажа до верха вытяжной шахты ), м.

γint,γext-удельный вес соответственно наружного и внутреннего воздуха, Н/ м3,определяемой по формуле: γ=3463/(273+t)

t-температура воздуха: внутреннего (для определения γint )-принимается согласно оптимальным параметрам по ГОСТ 12.1.005, ГОСТ 30494 и СанПиН 2.1.2.1002; наружного (для определения γext)-принимается равной средней температуре наиболее холодной пятидневки обеспеченностью 0.92 по СНиП 2.01.01-82(23-01) ν-максимальная из средних скоростей ветра по румбам за январь,повторяемость которых составляет 16% и более.

γint=3463/(273+20)=11.8 Н/ м3

γext=3463/(273-31)=14.3 Н/ м3

ν=5.9м/с

∆p=0.55*11,27(14.3-11.8)+0.03*14.3*5,92=29,02 Па

Gn=0.5 кг/м2ч( По СНиП 23-02-2003)

Rinfreq=29,02/0.5=58,04 м2чПа/кг

4.4 Светотехнический расчет окон
