Теплотехничекий расчет здания
СОДЕРЖАНИЕ
1 Исходные данные для проектирования
2 Введение
3 Теплотехничекий расчет здания
3.1 Теплотехнический расчет стены
3.2 Теплотехнический расчет перекрытий над подвалом
3.3 Теплотехнический расчет чердачного перекрытия
3.4 Теплотехнический расчет окон
4 Расчет теплопотерь наружными ограждениями помещений
4.1 Расчет теплопотерь
5 Гидравлический р
асчет системы отопления
5.1 Размещение отопительных приборов
5.2 Гидравлический расчет главного циркуляционного кольца
6 Расчет отопительных приборов
6.1 Расчет площади отопительных приборов в однотрубных системах отопления
7 Расчет естественной вентиляции
Библиография
1 Исходные данные для проектирования
№ п/п |
Наименование величины | |
1 |
Район строительства |
Курск |
2 |
Наружные стены |
Из эффективного глиняного кирпича |
3 |
Ориентация фасада здания |
Северо-Запад |
4 |
Срок начала строительства |
2005 г |
5 |
Высота техподполья |
2.4 |
6 |
Чердачное перекрытие |
Многопустотная ж/б плита -220 мм, керамзит |
7 |
Перекрытие над техподпольем |
Многопустотная ж/б плита -220 мм, легкий бетон |
8 |
Система отопления |
Вертикальная |
9 |
Вентиляция |
Естественная |
10 |
Присоединение системы водяного отопления к наружным теплопроводам |
Со смешением воды с помощью водоструйного элеватора |
11 |
Параметры теплоносителя |
150-70 |
12 |
Располагаемая разность давлений на вводе |
150 |
13 |
Тип отопительных приборов |
МС-140-98 |
14 |
Температура теплоносителя в системе отопления |
95-70 |
2 Введение
3 Теплотехничекий расчет здания
Район строительства – Курск.
Здание – жилое, 10-этажное башенного типа.
Согласно СНиП 23-01 имеем:
-климатический район II В;
-зона влажности – нормальная;
-условия эксплуатации – Б;
-расчетная температура наружного воздуха =-26
С;
-средняя температура отопительного периода =-2.4
С;
-продолжительность отопительного периода (продолжительность периода со средней температурой 8
С)
= 198 сут.
3.1 Теплотехнический расчет стены
Определяем требуемое сопротивление теплопередаче:

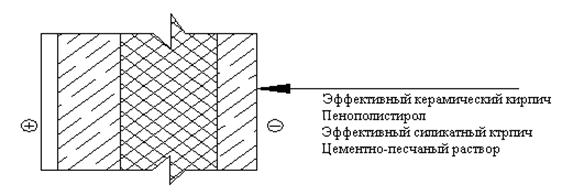

Конструируем наружную стену (рис. №1) и оперделяем ее параметры (таблица №1).
Таблица №1 – Характеристика наружной стены
Материал слоя |
кг/м |
Вт/(м |
м |
м |
Эффективный керамический кирпич |
1400 |
0.58 |
0.12 |
0.43 |
Теплоизоляционный слой - пенополистирол |
35 |
0.031 |
0.106 |
3.42 |
Эффективный силикатный кирпич |
1400 |
0.58 |
0.25 |
0.2 |
Цементно-песчаный раствор |
1800 |
0.76 |
0.015 |
0.0197 |
|
4.07 |
