Проект водоснабжения с. Бурибай Хайбуллинского района

3. Эксплуатационный раздел

3.1 Автоматизация работы насосов

Использование регулируемого электропривода насосных агрегатов в системах коммунального и промышленного водоснабжения в течение последних 5-7 лет явилось предметом пристального внимания со стороны эксплуатирующих организаций. Стало очевидно, что регулирование скорости

рабочего колеса насосов позволяет существенно повысить энергетические показатели установок, получить значительную экономию электроэнергии, и сократить потери воды за счет исключения избытка давления в гидравлической сети. К настоящему времени в различных городах и регионах России накоплен значительный опыт применения регулируемого электропривода насосных агрегатов для систем холодного и горячего водоснабжения.

В большинстве случаев реализация этого технического мероприятия выполняется в порядке модернизации действующих насосных станций: в цепи питания асинхронного двигателя насоса устанавливаются преобразователи частоты, позволяющие регулировать скорость двигателя. При этом используются преобразователи иностранных компаний: Hitachi (Япония), Mitsubishi (Япония), Dan Foss (Дания) и др., а также разработки отечественных фирм: "Триол", "Приводная техника", ЧЭАЗ, МПП "Цикл" и прочих.

Существующая практика внедрения регулируемого электропривода для насосных агрегатов выявила определенные недостатки в организации и техническом содержании этих работ. Отсутствует единая техническая политика в данной области. Разрозненная поставка насосных агрегатов, коммутирующего электрооборудования, преобразователей частоты и устройств автоматики затрудняет проектирование и внедрение автоматизированных насосных станций. А несогласованность отдельных элементов может снизить эффективность использования регулируемого электропривода насосных агрегатов.

Эффективное использование возможностей регулируемого электропривода и систем автоматики может быть в полной мере реализовано, если это станет делом насосостроительных предприятий. Такая тенденция ярко проявляется в деятельности передовых зарубежных фирм. Указанный тезис может быть обоснован научно-техническими, конструкторскими, проектными, организационными, маркетинговыми и эксплуатационными соображениями.

Насосный агрегат для экономичной эксплуатации должен иметь возможность адаптироваться к условиям и режимам работы конкретного потребителя. Для этого необходимы:

• согласование характеристик насоса с характеристиками гидравлической сети, на которую он работает;

• согласование характеристик параллельно работающих насосов;

• обеспечение переменного режима работы, связанного с регулированием подачи воды в соответствии с нуждами потребителя.

Сегодня избыток давления (напора) большинства насосных станций и гидравлических сетей до 40% превосходит объективно требуемый уровень, что вынуждает гасить избыток напора гидравлическими средствами. Это связано с тем, что при проектировании насосных станций насосы выбираются из стандартного ряда с большим запасом по напору и рассчитываются на максимальный режим расхода. Рабочая зона реального режима работы не всегда совпадает с зоной оптимального КПД насосов.

Если насос работает с постоянной стандартной скоростью вращения, то необходимая адаптация осуществляется внешними гидравлическими средствами, что связано со значительными потерями энергии. Также следует отметить, что при конструировании насоса его характеристики оптимизируются для узкой рабочей области одного номинального режима, которая практически не используется. На практике высокий уровень КПД наших насосов остается невостребованным.

Одним из главных преимуществ использования регулируемого электропривода насосных агрегатов является возможность адаптации его характеристик к характеристикам гидравлической сети посредством выбора рациональной номинальной скорости вращения рабочего колеса, отвечающей основному режиму работы установки. При этом номинальная скорость может быть как выше, так и ниже стандартного значения.

Большинство насосов и насосных станций работает или объективно должны работать с переменной производительностью. Гидравлические способы не экономичны и не дают возможности автоматизированного регулирования.

Второе принципиальное преимущество регулируемого электропривода состоит в том, что если насосный агрегат должен работать с переменной производительностью, то с энергетической точки зрения это наиболее рационально осуществлять путем регулирования скорости рабочего колеса насоса. На основании вышеизложенного можно предложить установочную систему СТЭП.

Станция управления типа СТЭП предназначена для автоматического, дистанционного и ручного управления технологическими электроприводами, насосными агрегатами и вентиляторами с асинхронными электродвигателями с короткозамкнутым ротором, в том числе работающих в системах холодного и горячего водоснабжения, системах отопления и вентиляции. Станция СТЭП может работать как составная часть системы электрооборудования центральных и индивидуальных тепловых пунктов, насосных, котельных, промышленных установок и технологических комплексов.

Станция управления автоматизированным технологическим электроприводом типа СТЭП соответствует ГОСТ Р 51321.1-2000 (МЭК 60439-1-92), ТУ3431-001-78539533-2005 и имеет сертификат соответствия №РОСС RU.ME79.B00915

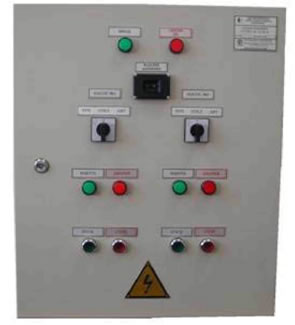

Щит управления индивидуальным тепловым пунктом ЩСУ

Станция управления состоит из:

• преобразователя частоты со встроенным ПИД-регулятором, обеспечивающим плавный пуск и останов, а также управление любым электродвигателем станции в функции выбранной технологической переменной (для станций с преобразователем частоты СТЭП-Х-Х-Х-Ч-Х-Х);

• плавного пускателя (софт-стартера), обеспечивающего плавный пуск и останов, ограничение пусковых токов электродвигателей, отсутствие гидравлических и механических;

• блока сопряжения с системой дистанционного управления, осуществляющей выдачу управляющих воздействий на преобразователь частоты (плавный пускатель) и электродвигатели;

• блока автоматики, осуществляющего получение и обработку информации, и выдачу управляющих воздействий на преобразователь частоты (плавный пускатель) и электродвигатели;

• панели управления и сигнализации, позволяющей осуществлять выбор режима управления преобразователем частоты (плавным пускателем) и насосными агрегатами, визуальный контроль за режимами работы преобразователя частоты (плавного пускателя) и каждого агрегата, а также оперативно изменять значение регулируемого параметра непосредственно с панели управления;

• пускозащитной аппаратуры, осуществляющей подключение выбранного агрегата к выходу преобразователя частоты (плавного пускателя) или сети, и защиту от коротких замыканий и перегрузок по току.

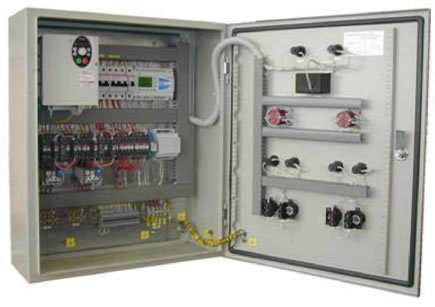

Щит управления индивидуальным тепловым пунктом ЩСУ
