Отопительные приборы систем водяного и парового отопления
Тип отопительного прибора выбирают в соответствии с характером и назначением данного здания, сооружения и помещения. При повышенных санитарно-гигиенических требованиях рекомендуются приборы с гладкой поверхностью, лучше всего панельные, совмещенные со строительными конструкциями; при нормальных санитарно-гиг
иенических требованиях- можно применять приборы с гладкой и с ребристой поверхностью, причем следует выбирать не более одного-двух типов приборов для всего здания; при пониженных санитарно-гигиенических требованиях в помещениях, предназначенных для кратковременного пребывания людей, используются приборы любого вида, предпочтение следует отдавать приборам с высокими технико-экономическими показателями.
Отопительные приборы, установленные в лестничных клетках, не должны выступать из плоскости стен на уровне движения людей и сокращать требуемую нормами ширину маршей и площадок. Согласно СНиП 2.04.05—86 отопительные приборы в лестничных клетках следует устанавливать при входе и не переносить часть их на площадки. Чтобы вода в теплопроводе не замерзла, не допускается устанавливать отопительные приборы в тамбурах лестничных клеток, сообщающихся с наружным воздухом, а также у входных наружных одинарных дверей. Лестничные клетки многоэтажных зданий рекомендуется обогревать рециркуляционными воздухонагревателями (конвекторами), устанавливая их в первом этаже и присоединяя к теплопроводу высокотемпературной воды.
В помещениях большой высоты при наличии фонарей или второго яруса для предотвращения конденсации влаги на ограждающих конструкциях иногда приходится устанавливать 1/3-1/4 поверхности отопительных приборов в верхней зоне. Приборы не следует загораживать мебелью, так как это уменьшает их теплопередачу и затрудняет очистку от пыли. Декоративные экраны (решетки) допускается предусматривать у отопительных приборов (кроме конвекторов с кожухами) в общественных зданиях, обеспечивая доступ к отопительным приборам для очистки.
Окрашивание отопительных приборов в светлые тона уменьшает теплопередачу по сравнению с неокрашенными на 1—2%, а при покрытии алюминиевой краской — до 25%; при окраске приборов в темные тона теплопередача увеличивается на 3—5%. Отопительные приборы размещают в помещении так, чтобы в системе было наименьшее число стояков и ответвления к ним имели небольшую длину.

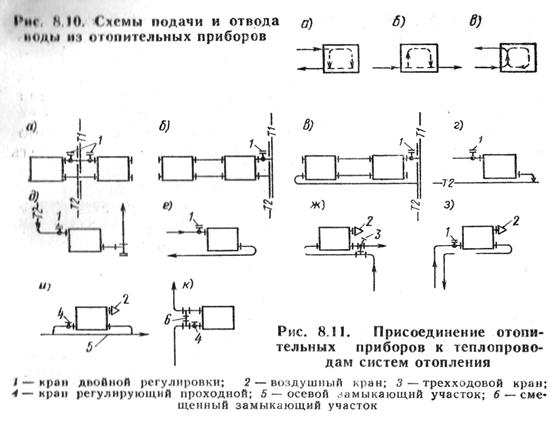

Присоединение отопительных приборов к теплопроводам может осуществляться по трем схемам (схемы подачи и отвода воды из приборов), которые кратко называются: «сверху вниз»; «снизу вниз» и «снизу вверх». Схема движения воды в приборе, обусловленная схемой присоединения к теплопроводам, влияет на расчетную площадь поверхности прибора. Наиболее эффективна схема «сверху вниз», при которой плотность теплового потока отопительного прибора qnp всегда выше за счет наиболее равномерной и высокой температуры поверхности прибора, чем при схеме «снизу вниз» и особенно «снизу вверх». Поэтому при схеме присоединения «сверху вниз» требуемая площадь поверхности прибора Fp будет наименьшей [см. формулу (8.8)], и эта схема предпочтительнее других.
В двухтрубных и однотрубных системах с верхней прокладкой подающей магистрали наиболее целесообразно размещать приборы по отношению к стоякам таким образом, чтобы каждый стояк имел двустороннюю нагрузку (рис. 8.11, а). К стоякам, питающим приборы лестничных клеток, нельзя присоединять приборы других помещений. Питание приборов лестничных клеток рекомендуется осуществлять по однотрубной проточной схеме. Присоединение отопительных приборов на «сцепке» (рис. 8.11,6,0) допускается только в пределах одного помещения, за исключением кухонь, коридоров, туалетов, умывальных и других вспомогательных помещений, где их можно присоединять к приборам соседней комнаты и на «сцепке». Наиболее целесообразно разностороннее приспособление к стояку приборов на «сцепке» (см. рис. 8.11, в). Приборы на «сцепке» в теплотехническом и гидравлическом расчете рассматриваются как один прибор.
Разностороннее присоединение теплопроводов к отопительному прибору при схеме «сверху вниз» применяется в тех случаях, когда горизонтальная обратная магистраль системы находится под прибором (рис. 8.11, г), над прибором (рис. 8.11,<3) и при внутренней установке крупного прибора (рис. 8.11,е).
Хотя теплотехнически преимущество имеет разностороннее присоединение теплопроводов, на практике чаще используется одностороннее присоединение, позволяющее унифицировать узел «обвязки» прибора, что важно для зданий массового строительства. Присоединение приборов по схеме «снизу вниз» чаще всего осуществляется в верхнем этаже вертикальных однотрубных и двухтрубных систем с нижней прокладкой обеих магистралей (рис. 8.11, ж, з) и в горизонтальной однотрубной системе (рис, 8.11, и). Присоединение приборов по схеме «снизу вверх» применяется в однотрубных (рис. 8.11, к) и двухтрубных системах отопления с нижней прокладкой обеих магистралей.
В ванных и душевых помещениях, в которых полотен-цесушители не присоединяются к системе горячего водоснабжения, их следует присоединять к системе отопления согласно СНиП 2.04.01—85.
Ребристые трубы устанавливают в один или, в случае необходимости, в два-три ряда в вертикальной плоскости и присоединяют к теплопроводу с помощью фланцев. При высоких параметрах теплоносителя (пара, перегретой води) необходимо обеспечивать возможность свободного удлинении ответвлений к приборам.
Отопительные приборы (радиаторы, ребристые трубы, конвекторы) крепятся к строительным конструкциям с применением кронштейнов, которые закрепляют дюбель-гвоздями или заделывают цементным раствором на глубине не менее 100 мм, не считая толщины штукатурки. При числе секций в радиаторе п=3—9 крепление его осуществляется на одном верхнем и двух нижних кронштейнах; при n=10—14 — на двух верхних и диух нижних; при n=15—20 — на двух верхних и трех нижних.
При креплении радиаторов к стене вместо верхних кронштейнов можно устанавливать радиаторные планки 3 , располагаемые на высоте, равной 2/3 высоты радиатора; вместо нижних кронштейнов — подставки 4, прикрепленные к полу. Ребристые трубы крепят на стене кронштейнами, конвекторы — скобами 7 . Стальные панельные радиаторы устанавливают на двух кронштейнах Кр2-РС, ось которых находится на расстоянии 200 мм от боковых торцов радиатора. Приборы навешивают только после оштукатуривания поверхностей ниш стен в местах установки приборов. Присоединение отопительных приборов к теплопроводам осуществляется на сварке, резьбе или фланцах.
4. Определение площади поверхности и числа элементов отопительных приборов
Площадь поверхности отопительных приборов Fp измеряют в настоящее время только в м2. Для расчета Fр прежде всего необходимо определить величину теплового потока отопительного прибора, обусловленного поверхностной плотностью, т. е. значением теплового потока qпр, передаваемого от теплоносителя в окружающую среду через 1 м2 площади поверхности прибора.
