Проект гражданского здания из древесины
Содержание
Введение
Расчёт клеефанерной панели
Расчёт панели «Сэндвич»
Геометрическая схема фермы
Подбор сечений
Подбор сечений раскосов
Расчёт стойки
Расчёт узлов фермы
Эксплуатация
Список используемых источников
Введение
В курсовой работе разработан проект гражданского здания из древесины в климатических условиях города Москва. П
о замыслу здание будет выполнять шатровую функцию над хоккейным кортом. Хоккейный корт размером 61 × 21 метр удачно вписывается в размеры здания 72 × 26 метров.
Несущая конструкция покрытия этого здания деревянная, клеедощатая. Пролёт сегментной фермы 26 метров, нижний пояс её состоит из двух металлических уголков. Так же запроектирована клеедощатая панель покрытия и стеновая панель типа «сэндвич»
Ферма опирается на клеедощатую стойку высотой 7,5 метров. Сечения всех элементов спроектированы на основе соответствующих глав СНиП II—25—80 исходя из условий прочности и устойчивости, если это требуется.
Толщина доски в гнутых элементах принята за 20 мм.
Расчёт клеефанерной панели
Ребра жёсткости располагаются на расстоянии не более 1,5 м. L — длинна панели равная шагу конструкции (4 м). В — ширина панели, принимаем конструктивно 1,5м.
Продольные рёбра проектируются из досок толщиной 25, 32, 40 мм. Крайние рёбра на 2 мм тоньше центровых. Толщину центрового ребра принимаем 25 мм.
Верхняя обшивка сконструирована из фанеры ФСФ В/ВВ и может быть 8, 9, 10, 11, 12 мм. Принимаем 8 мм. Нижняя обшивка может быть 6, 7, 8 мм. Принимаем 6 мм.
Сбор нагрузок на панель (в н/м):
|
Вид нагрузки |
|
|
|
|
1. Постоянная а) Кровля «Технопласт-грин» (битум + полимеры) б) Фанерные обшивки в) Продольные рёбра
г) Поперечные рёбра
д) Утеплитель URSA (вес 600 Н)
е) Пароизоляция
|
60 136,5 92,64 23,16 125,46 1,5 |
1,2 1,1 1,1 1,1 1,2 1,2 |
72 150,15 101,9 25,48 150,56 1,8 |
|
Всего: |
|
| |
|
2. Временная нагрузка А) Снеговая |
|
|
|
|
Итого: |
|
|
Расчётная длина панели:
Расчётная ширина панели:
Требуемая высота панели:

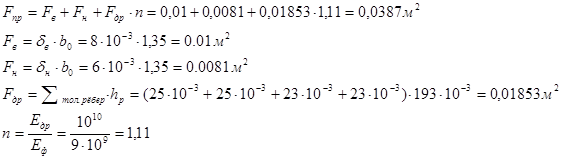

Приведённая площадь панели:
Статический момент относительно крайней грани нижней обшивки:
Положение нейтральной оси:

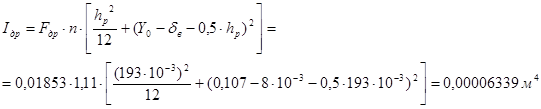

Момент инерции сечения:
Расчётная схема панели
Проверочный расчёт прочности и жёсткости

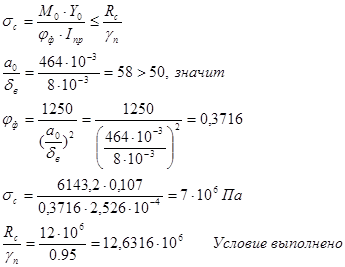

Проверка на устойчивость верхней обшивки:
Проверка на изгиб верхней обшивки:

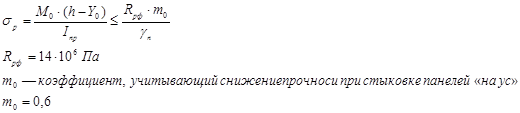

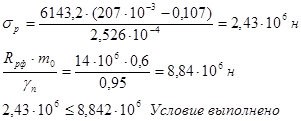

Проверка на растяжение нижней обшивки:

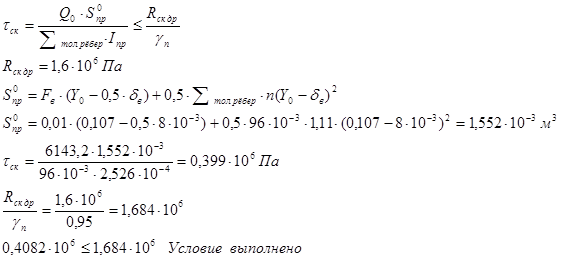

Проверка на скалывание по нейтральному слою:

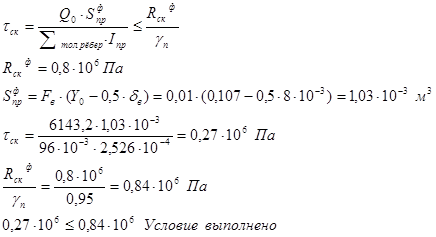

Проверка на скалывание по клеевому шву между шпонами фанеры в местах приклейки к рёбрам.
Проверка на прогиб:
Расчёт панели «Сэндвич»
Сбор нагрузок на панель «Сэндвич»:
|
Нагрузка. |
|
|
|
|
Постоянная нагрузка: 1. Стеклопластик полиэфирный:
2. Утеплитель (ППУ—60):
3. Пароизоляция:
|
16,66 128,52 1,19 |
1,1 1,2 1,2 |
18,33 154,23 1,43 |
|
Итого постоянной нагрузки |
146,37 |
173,99 | |
|
Временная нагрузка: 1. Снеговая:
|
1500 |
|
2142 |
|
Полная |
1646,37 |
2316 |
