Введение

С наступлением холодов любой владелец, как маленького павильона, так и большого супермаркета начинает задумываться, как сохранить тепло в своем магазине, т.к. поток посетителей входящих и выходящих не прекращается в течение всего дня и двери практически всегда открыты, то мерами защиты помещения от проникания холодного наружного воздуха являются тамбуры (а), шлюзы (б), вращающиеся двери (в) (рис. 1).

В тех случаях, когда названные способы по разным причи­нам неприемлемы, следует устраивать воздушные завесы.

Утечка теплого воздуха через открытые двери зависит от трех факторов:

- Разница давлений внутри и снаружи

- Разница температур внутри и снаружи

- Скорость ветра в дверном проеме

Правильно подобранная тепловая завеса предотвращает утечку теплого воздуха, максимально уменьшая эти факторы.

В теплое время года завесы без источника тепла создают заграждение наружному воздуху в проемах кондиционируемых помещений и холодильных камер.

Теплоносителем в завесе может быть электричество или горячая вода. Устроена завеса очень просто – в металлическом или пластиковом корпусе размещаются электрические тэны (или змеевики из труб в случае водяного теплоносителя) и мощный вентилятор, напор которого должен быть таким, чтобы перекрывать величину дверного проема. Также завеса может комплектоваться пультом управления (встроенным или выносным) и термостатом. [4 стр. 67]

Существуют также завесы без источника тепла предназначены для создания чисто воздушных завес в проемах больших размеров, в промышленных зданиях, депо и ангарах. Кроме того, воздушные завесы без источника тепла – идеальная защита холодильных камер и кондиционируемых помещений.

Завесы без нагревательных элементов могут использоваться для разделения смежных производственных помещений, соединенных открытыми проемами, с различным внутренним климатом.

Наконец, завесы такого типа могут найти применение для ограждения источников вредных выделений (совместно с вытяжкой вентиляцией).

На основе завес без источника тепла можно создавать оригинальное решение экономичной защиты проемов отапливаемого помещения в зимнее время.

ПРИНЦИПЫ УСТАНОВКИ ВОЗДУШНЫХ ЗАВЕС

Воздушные или воздушно-тепловые за­весы устанавливают:

1. У ворот, открывающихся чаще 5 раз или не менее чем на 40 мин в смену, распо­ложенных в районах с расчетной темпе­ратурой наружного воздуха для холод­ного периода года - 15°С и ниже (пара­метры Б), если исключена возможность устройства тамбуров или шлюзов.

2. У ворот или технологических проемов при любых наружных температурах и лю­бой продолжительности открывания при соответствующем обосновании.

3. В там­бурах и шлюзах у входных дверей вести­бюлей общественных зданий и вспомога­тельных зданий промышленных пред­приятий.

4. В тамбурах и шлюзах у входных дверей общественных и производст­венных зданий и помещений, оборудован­ных системами кондиционирования воз­духа. [2 стр. 153]

Завесы должны обеспечить во время открывания ворот в поме­щениях температуру на рабочих местах не ниже 14°С при легкой работе, 12°С — при средней и 8°С — при тяжелой работе. При отсутствии вблизи ворот рабочих мест допускается понижение температуры до 5°С, в вестибюлях общественных зданий — до 12°С.

Температуру воздуха завесы, как правило, принимают не выше 50°С. Скорость выхода воздуха из устройств завесы не более 25 м/с (в производственных зданиях).

Типы воздушных завес. Воздушные завесы устраиваются с пода­чей воздушной (шиберирующей) струи: а) снизу вверх; б) сверху вниз; в) сбоку ворот. По режиму работы завесы делят на перио­дически и постоянно действующие.

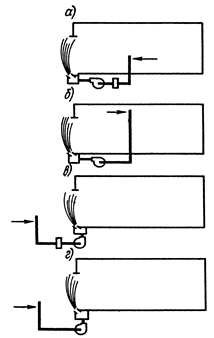

Принцип работы завес. Воздушная завеса — это результат взаимодействия двух потоков: воздушной струи и набегающего на нее горизонтального потока воздуха. Воздушная струя, не препятствуя движению людей и транспорта, как правило, сущест­венно уменьшает количество прони­кающего в помещение наружного возду­ха. При этом воздушная завеса может, быть устроена по месту воздухозабора и температуры подаваемого воздуха (рис.2): а — с забором внутреннего воздуха с температурой tв и подогревом его перед подачей в завесу до tз; б - с забором внутреннего воздуха и подачей его в завесу без подогрева

( tз = tв); в — с забором наружного воздуха и подогревом его перед подачей в завесу ( tз > tв); г — с забором, наружного воздуха и подачей его в завесу без подогрева ( tз = tв).

По варианту а устраиваются завесы, если необходимо сохранить неизменными параметры микроклимата производ­ственных помещений, обычно если в по­следних вблизи ворот расположены ра­бочие места. По варианту б устраивают­ся завесы, если допустимо понижение температуры в зоне ворот или при устройстве завес в проемах внутрен­них стен, разделяющих два помещения.

По варианту в воздушные завесы могут быть использованы, в качестве агрегата приточной вентиляции, в этом случае воздушная завеса может работать постоянно; по варианту г воздушная завеса как бы преграждает полностью доступ наружного воздуха в помещение.

Следует отметить, что воздушные завесы в зависимости от местных условий устраиваются с подачей воздуха, через горизон­тальную щель, расположенную внизу проема; с подачей воздуха через горизонтальную щель, расположенную вверху проема; как правило, с боковой подачей воздуха через вертикальные щели по обеим сторонам проема.

При устройстве завесы с боковой подачей воздуха следует обеспечить усиленную подачу воздуха в нижнюю часть проема (в нижнюю треть по высоте ворот). С этой целью нижнюю часть щели следует делать шире верхней. По эффекту действия лучшими являются двусторонние боковые завесы. При их действии не наблю­дается уменьшения температуры воздуха в районе ворот в момент прохождения транспорта. [1 стр. 252]
