Проект гражданского здания из древесины
Требуемое расстояние между центрами обшивок:

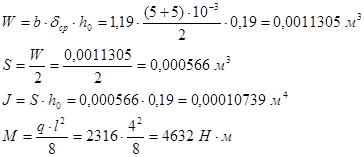

Геометрические характеристики:
Проверочный отсчёт:

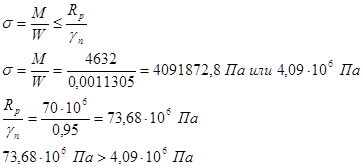

Провер
ка растягивающих напряжений в нижней обшивке:
Проверка на скалывание:

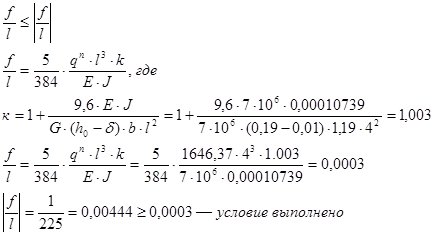

Проверка на прогиб:
Геометрическая схема фермы
Геометрические характеристики фермы.
Сбор нагрузок на ферму
|
Наименование нагрузки |
|
|
|
|
1. От панели покрытия. |
1171,36 |
— |
1242,4 |
|
2. От собственного веса фермы (ориентир |
819,69 |
— |
1134,5 |
|
Итого: |
|
— |
|
|
3. Временная. — Снеговая |
|
|
12168 |
Нагрузки на ферму.
1. Постоянная:
2. Снеговая (вариант 1):

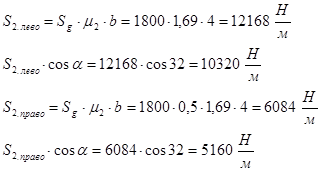

3. Снеговая (вариант 2):
Сочетания нагрузок, прикладываемых при расчёте в программе «RAMA».
Сочетание 2:
Сочетание 3:
Внутренние усилия M,N при основном сочетании нагрузок.
Сочетание 1—2.
+------------------------------------------------------------------------------+
¦ Nst(n,k) ¦ Mmax ( N ) ¦ Mmin ( N ) ¦ Nmax ( M ) ¦ Nmin ( M ) ¦
¦----------+-------------------------------------------------------------------¦
¦ 1( 1, 2)¦ ¦
¦ 1 ¦ 0.00( 0.00) 0.00( 0.00) -42.94( 0.00) -102.95( 0.00)¦
¦ ¦ 0 0 1 12 ¦
¦ 2 ¦ 7.32(-102.95) 4.92( -42.94) -42.94( 4.92) -102.95( 7.32)¦
¦ ¦ 12 1 1 12 ¦
¦ 3 ¦ 10.40(-102.95) 6.56( -42.94) -42.94( 6.56) -102.95( 10.40)¦
¦ ¦ 12 1 1 12 ¦
¦ 4 ¦ 8.28(-102.95) 4.92( -42.94) -42.94( 4.92) -102.95( 8.28)¦
¦ ¦ 12 1 1 12 ¦
¦ 5 ¦ 0.00( 0.00) 0.00( 0.00) -42.94( 0.00) -102.95( 0.00)¦
¦ ¦ 0 0 1 12 ¦
¦----------+-------------------------------------------------------------------¦
¦ 2( 2, 3)¦ ¦
¦ 1 ¦ 0.00( 0.00) 0.00( 0.00) -42.95( 0.00) -103.46( 0.00)¦
¦ ¦ 0 0 1 12 ¦
¦ 2 ¦ 11.88(-103.46) 4.91( -42.95) -42.95( 4.91) -103.46( 11.88)¦
¦ ¦ 12 1 1 12 ¦
¦ 3 ¦ 16.17(-103.46) 6.54( -42.95) -42.95( 6.54) -103.46( 16.17)¦
¦ ¦ 12 1 1 12 ¦
¦ 4 ¦ 12.37(-103.46) 4.91( -42.95) -42.95( 4.91) -103.46( 12.37)¦
¦ ¦ 12 1 1 12 ¦
¦ 5 ¦ 0.00( 0.00) 0.00( 0.00) -42.95( 0.00) -103.46( 0.00)¦
¦ ¦ 0 0 1 12 ¦
¦----------+-------------------------------------------------------------------¦
¦ 3( 3, 4)¦ ¦
¦ 1 ¦ 0.00( 0.00) 0.00( 0.00) -43.00( 0.00) -106.58( 0.00)¦
¦ ¦ 0 0 1 12 ¦
¦ 2 ¦ 13.80(-106.58) 4.90( -43.00) -43.00( 4.90) -106.58( 13.80)¦
¦ ¦ 12 1 1 12 ¦
¦ 3 ¦ 18.43(-106.58) 6.53( -43.00) -43.00( 6.53) -106.58( 18.43)¦
¦ ¦ 12 1 1 12 ¦
¦ 4 ¦ 13.80(-106.58) 4.90( -43.00) -43.00( 4.90) -106.58( 13.80)¦
¦ ¦ 12 1 1 12 ¦
¦ 5 ¦ -0.00( -43.00) -0.00(-106.58) -43.00( -0.00) -106.58( -0.00)¦
¦ ¦ 1 12 1 12 ¦
¦----------+-------------------------------------------------------------------¦
¦ 4( 4, 5)¦ ¦
¦ 1 ¦ 0.00( 0.00) 0.00( 0.00) -42.95( 0.00) -103.46( 0.00)¦
¦ ¦ 0 0 1 12 ¦
¦ 2 ¦ 12.37(-103.46) 4.91( -42.95) -42.95( 4.91) -103.46( 12.37)¦
¦ ¦ 12 1 1 12 ¦
¦ 3 ¦ 16.17(-103.46) 6.54( -42.95) -42.95( 6.54) -103.46( 16.17)¦
¦ ¦ 12 1 1 12 ¦
¦ 4 ¦ 11.88(-103.46) 4.91( -42.95) -42.95( 4.91) -103.46( 11.88)¦
¦ ¦ 12 1 1 12 ¦
¦ 5 ¦ 0.00( 0.00) 0.00( 0.00) -42.95( 0.00) -103.46( 0.00)¦
¦ ¦ 0 0 1 12 ¦
¦----------+-------------------------------------------------------------------¦
¦ 5( 5, 6)¦ ¦
¦ 1 ¦ 0.00( 0.00) 0.00( 0.00) -42.94( 0.00) -102.95( 0.00)¦
¦ ¦ 0 0 1 12 ¦
¦ 2 ¦ 8.28(-102.95) 4.92( -42.94) -42.94( 4.92) -102.95( 8.28)¦
¦ ¦ 12 1 1 12 ¦
¦ 3 ¦ 10.40(-102.95) 6.56( -42.94) -42.94( 6.56) -102.95( 10.40)¦
¦ ¦ 12 1 1 12 ¦
¦ 4 ¦ 7.32(-102.95) 4.92( -42.94) -42.94( 4.92) -102.95( 7.32)¦
¦ ¦ 12 1 1 12 ¦
¦ 5 ¦ 0.00( 0.00) 0.00( 0.00) -42.94( 0.00) -102.95( 0.00)¦
¦ ¦ 0 0 1 12 ¦
¦----------+-------------------------------------------------------------------¦
¦ 6( 6, 7)¦ ¦
¦ 1 ¦ 0.00( 90.11) 0.00( 36.72) 90.11( 0.00) 36.72( 0.00)¦
¦ ¦ 12 1 12 1 ¦
¦ 2 ¦ -0.02( 36.72) -0.04( 90.11) 90.11( -0.04) 36.72( -0.02)¦
¦ ¦ 1 12 12 1 ¦
¦ 3 ¦ -0.03( 36.72) -0.08( 90.11) 90.11( -0.08) 36.72( -0.03)¦
¦ ¦ 1 12 12 1 ¦
¦ 4 ¦ -0.05( 36.72) -0.11( 90.11) 90.11( -0.11) 36.72( -0.05)¦
¦ ¦ 1 12 12 1 ¦
¦ 5 ¦ -0.06( 36.72) -0.15( 90.11) 90.11( -0.15) 36.72( -0.06)¦
¦ ¦ 1 12 12 1 ¦
¦----------+-------------------------------------------------------------------¦
¦ 7( 7, 8)¦ ¦
¦ 1 ¦ -0.06( 36.77) -0.15( 94.83) 94.83( -0.15) 36.77( -0.06)¦
¦ ¦ 1 12 12 1 ¦
¦ 2 ¦ -0.05( 36.77) -0.12( 94.83) 94.83( -0.12) 36.77( -0.05)¦
¦ ¦ 1 12 12 1 ¦
¦ 3 ¦ -0.03( 36.77) -0.08( 94.83) 94.83( -0.08) 36.77( -0.03)¦
