Рис. 12 Внешний вид токопровода типа ТЗК-10-3150-128

Рис. 13 Внешний вид угловой секции токопровода ТЗК-10-4000-170

СОСТАВ И УСТРОЙСТВО ТОКОПРОВОДОВ

Токопроводы поставляются на монтаж отдельными блоками или секциями дл

иной не более 8 м (ТЗКЭП-6 - не более 6 м), имеющими максимальную степень заводской завершенности. Все секции на месте монтажа стыкуются и свариваются между собой электросваркой в среде защитных газов.

В зависимости от конфигурации и назначения элементы токопровода подразделяются на секции:

- прямолинейные – рисунок 9, 10, 12; угловые (рисунок 13); с трансформаторами тока; с разрядниками; с проходными изоляторами; с транспозицией фаз; с поворотом фаз; тройниковые; подсоединения к шкафам КРУ; подсоединения к трансформаторам;

- блоки - рисунок 11, а также узлы для соединения секций встык с шинами и с компенсаторами и другие элементы.

ЭЛЕКТРООБОРУДОВАНИЕ, ПРИМЕНЯЕМОЕ В ТОКОПРОВОДАХ ТЗК, ТЗКР, ТЗКЭП

Токопроводы могут быть укомплектованы соответствующей электроаппаратурой и оборудованием: трансформаторами напряжения, трансформаторами тока, разрядниками, заземлителями, проходными изоляторами и др. Потребность в оборудовании на заказ и его количество определяет проектная организация при выдаче задания.

3.3 Шинопроводы комплектные закрытые напряжением 0,4 и 1,2 кВ серий ШЗК-0,4; ШЗК-1,2

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Шинопровод типа ШЗК-0,4 переменного тока напряжением 380 В на номинальный ток 1 600 А предназначен для выполнения электрического соединения трансформаторов собственных нужд мощностью до 1 000 кВА с панелями ПСН или шкафами КТПСН-0,5 на электрических станциях.

Шинопровод типа ШЗК-1,2 постоянного тока напряжением до 1200 В, на номинальные токи 2000, 4000 и 5000 А предназначен для выполнения электрического соединения возбудителей с панелями щитов рабочего и резервного возбуждения генераторов мощностью до 1200 МВт на электрических станциях. А также для других объектов энергетики, промышленности, транспорта, сельского хозяйства и др.

Шинопроводы сейсмостойкого исполнения обеспечивают работоспособность при сейсмических воздействиях до 9 баллов по шкале MSK-64 при установке токопроводов на высоте до 10 м или до 8 баллов при установке по высоте до 25 м.

Шинопроводы предназначены для установки на высоте до 1 000 м над уровнем моря (допускается установка на высоте более 1 000 м).

Шинопроводы изготавливаются в соответствии с ТУ:

ШЗК-0,4 ТУ 3414-011-00110496-01,

ШЗК-1,2 ТУ 3414-012-00110496-01.

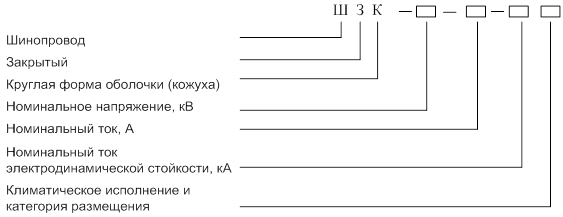

Структура условного обозначения шинопроводов напряжением 0,4 и 1,2 кВ

КОНСТРУКЦИЯ ШИНОПРОВОДОВ СЕРИЙ ШЗК-0,4 И ШЗК-1,2

Шинопроводы серии ШЗК закрытого исполнения.

В шинопроводе ШЗК-0,4 три швеллерообразные шины соответствующего сечения располагаются внутри оболочки по вершинам равностороннего треугольника (рисунок 14а), а в шинопроводе ШЗК-1,2 - две швеллерообразные шины соответствующего сечения по горизонтали (рисунок 14б).

Шины закрепляются к опорным изоляторам посредством специальных шинодержателей.

Опорные изоляторы крепятся к крышкам, которые закрепляются на оболочках 6 болтами через резиновые уплотнительные прокладки.

а) б)

Рис. 14 Шинопровод секция прямолинейная а – ШЗК-0,4; б – ШЗК-1,2

1 - шина токоведущая; 2 - оболочка (кожух); 3 - изолятор; 4 - шинодержатель; 5 - опора кольцевая, разъемная; 6 -крышка изолятора

СОСТАВ И УСТРОЙСТВО ШИНОПРОВОДОВ

Шинопровод поставляется на монтаж отдельными секциями длиной не более 6 м, различной конфигурации, имеющими максимальную степень заводской завершенности.

Все секции на месте монтажа стыкуются и свариваются между собой электросваркой. В зависимости от конфигурации и назначения, элементы шинопроводов подразделяются на секции:

- прямолинейные (рисунок 14а, б);

- угловые;

- ответвительные;

- секции для подсоединения к аппаратам и др. Для соединения секций изготавливаются узлы с компенсаторами и другими элементами.

Шинопроводы ШЗК-0,4 и ШЗК-1,2 при необходимости могут быть укомплектованы потребным электрооборудованием в соответствии с техническим заданием.

4. Условия выбора токопроводов

· по номинальному напряжению

;
