Токопроводы и их конструкция

На входе и выходе из камеры в токопровод встраиваются проходные изоляторы.

Завод ЭМО и Самарский завод «Электрощит» разъединители, встроенными в алюминиевые шкафы, причем завод ЭМО изготавливает как пофазные шкафы, так и трехфазные с междуфазными перегородками, а завод «Электрощит» – только пофазного исполнения.

Шкафы снабжены смотровыми окнами.

В различных компоновках, в зависимост

и от местных условий, экран токопровода либо приваривается к торцевым стенкам шкафа, либо изолируется от них при помощи изоляционных прокладок и втулок.

В случае, когда экран токопровода приварен к торцевой стенке шкафа, шкаф (или рама разъединителя, если она выступает за шкаф) изолируется от поддерживающих металлоконструкций или перекрытия.

У токопроводов со скомпенсированным внешним магнитным полем контактные пластины встраиваемых заземлителей типа ЗР-24 присоединяются специальной пластиной к экрану токопровода. У токопровода, экраны смежных фаз которого изолированы, контактные пластины соединяются специальной ошиновкой из алюминиевых шин. Ошиновка присоединяется к контуру заземления электростанции. Тяги или муфты, соединяющие валы заземлителей смежных фаз, а также тяга привода заземлителя снабжены изоляционными вкладышами.

Цельносварные участки токопроводов заземляются в одной точке, для чего одна из токоведущих перемычек присоединяется к контуру заземления электростанции.

Заземление разъемных или сдвижных экранов токопроводов производится гибким медным тросиком сечением не менее 25 мм2 или гибкой алюминиевой связью.

У разъемных экранов заземляется каждая половина экрана.

Экраны однофазных изолированных секций заземляются в одной точке.

По конструкции закрытые ТП изготовляются двух видов:

с общей для трех фаз оболочкой, с раздельными междуфазовыми перегородками и без них;

пофазно-экранированные.

По форме оболочки закрытые ТП изготовляют (рисунок12): круглые (К); прямоугольные (П); многоугольные (М); экранированные пофазно (ЭП).

Пример условного обозначения токопровода с общей для трех фаз оболочкой круглой формы с междуфазовыми разделительными перегородками на номинальное напряжение б кВ, номинальный ток 1600 А, с электродинамической стойкостью 51 кА, исполнения У, категории размещения 1: токопровод ТЗКР-6/1600-51У1.

То же без разделительных перегородок, категории размещения 3: токопровод ТКЗ-6/1600-51УЗ.

То же, пофазно-экранированного, на номинальное напряжение 6 кВ, номинальный ток 3200 А, с электродинамической стойкостью 128 кА, исполнения ХЛ, категории размещения 1: токопровод ТЗКЭП-6/3200-128ХЛ1.

Токопроводы на номинальные токи до 1600 А имеют, как правило, стальные оболочки. Оболочки ТП на номинальные токи 2000 и 3200 А изготовляют из алюминия. Закрытые ТП с раздельными фазами применяют в цепях от ТСН до шкафа ввода в КРУ (рисунок 2). Для цепей резервного питания используют, как правило, токопроводы без разделения фаз. Токопроводы 6, 10 кВ поставляются на строительную площадку в виде крупных блоков длиной до 10 м. Соединения токоведущих шин комплектных токопроводов должны быть сварными.

Разборные контактные соединения допускаются в местах присоединения к генераторам, трансформаторам, аппаратам, в том числе к трансформаторам напряжения и разрядникам, для присоединения которых допускаются штепсельные соединения. Цельносварные участки оболочек токопроводов должны быть заземлены в одной точке.

Конструктивные особенности КТП закрытого типа 6, 10, 0.4, 1.2 кВ показаны ниже.

3.2 Токопроводы комплектные закрытые напряжением 6 и 10 кВ серий ТЗК-6, ТЗКР-6, ТЗК-10, ТЗКР-10, ТЗКЭП-6

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Токопроводы 6 и 10 кВ на номинальные токи до 4 000 А служат для электрического соединения на электростанциях различных по назначению трансформаторов со шкафами комплектных распределительных устройств, а также турбогенераторов с повышающими трансформаторами.

Токопроводы могут быть применены также для других объектов энергетики, промышленности, транспорта, сельского хозяйства и др.

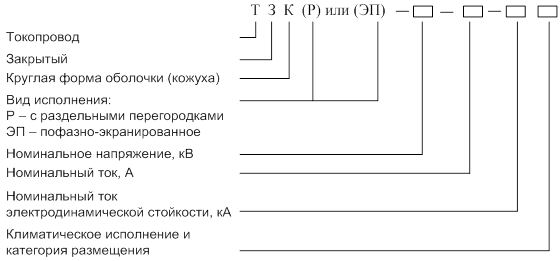

Токопроводы сейсмостойкого исполнения обеспечивают работоспособность при сейсмических воздействиях до 9 баллов по шкале MSK-64 при установке токопроводов на высоте до 10 м по ГОСТ 17516.1-90 или до 8 баллов при установке по высоте до 25 м. Структура условного обозначения токопроводов напряжением 6 и 10 кВ.

Токопроводы предназначены для установки на высоте до 1 000 м над уровнем моря (допускается установка на высоте более 1 000 м ).

КОНСТРУКЦИЯ ТОКОПРОВОДОВ СЕРИЙ: ТЗК-6, ТЗКР-6, ТЗК-10, ТЗКР-10 НАПРЯЖЕНИЕМ 6 И 10 кВ

Токопроводы (рисунок 9) состоят из оболочки 1, общей для трех фаз, и токоведущих шин 2 соответствующего профиля и сечения. Шины закрепляются к изоляторам 3 внутри оболочек по вершинам равностороннего треугольника посредством специальных шинодержателей. Токопроводы ТЗКР выполняются с междуфазовыми разделительными перегородками 4 из металла. Перегородки предназначены для исключения возможности перехода однополюсного замыкания на оболочку в междуполюсное короткое замыкание.

КОНСТРУКЦИЯ ТОКОПРОВОДОВ СЕРИИ ТЗКЭП-6 НАПРЯЖЕНИЕМ 6 кВ

Токопроводы серии ТЗКЭП-6 (рисунок 11) пофазно-экранированного исполнения. Каждая фаза токопровода состоит из алюминиевой токоведущей шины 1 соответствующего трубчатого сечения, цилиндрического кожуха-экрана 2 из алюминия и изоляторов 3. Опорные изоляторы устанавливаются на крышках, крепление каждой из которых на оболочках выполнено шестью болтами. Шина по сечению закрепляется одним изолятором посредством специального шинодержателя.

Компенсация внешнего магнитного поля в токопроводе ТЗКЭП-6 осуществляется аналогично принятому для токопроводов серии ТЭНЕ.

В местах присоединения токопроводов к шкафам КРУ и блокам с разъединителями роль перемычек экранов выполняют кожухи (оболочки) токопроводов.

Рис. 9. Токопроводы типов

ТЗК-6-1600-81, ТЗКР-6-1600-81, ТЗК-6-1600-81, ТЗКР-6-1800-81, ТЗК-6-2000-81, ТЗКР-6-2000-81, ТЗК-10-1600-81, ТЗКР-10-1600-81

1 - оболочка, 2 - шина токоведущая, 3 - изолятор, 4 - разде­лительная перегородка, 5 - опора кольцевая разъемная

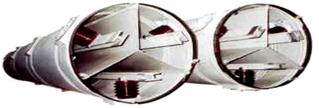

Рис. 10 Внешний вид прямолинейной секции токопроводов ТЗКР-10-1600-81 и ТЗКР-6-1600-81

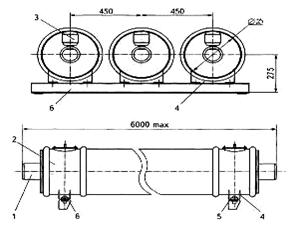

Рис. 11 Токопроводы типов

ТЗКЭП-6-2000-128; ТЗКЭП-6-3150-128; ТЗКПЭП-6-4000-180 Блок прямолинейный

1 - шина токоведущая; 2 - кожух-экран; 3 - изолятор; 4 -опора; 5 - узел крепления кожуха к балке блока; 6 - балка
