Теплоэнергетический расчет производства клинкера

2.5 Из основного уравнения теплопередачи опеределяем площадь трубныхь пучков 1-ой и 2-ой ступени

;

2.6 Принимаем диаметр трубного пучка d из ряда Ø 32×3; Ø 38×3

; Ø 48×3,5

Берем Ø 38×3

Определяем массу одного погонного метра трубы

2.7 Находим боковую поверхность

2.8 Определяем требуемую суммарную длину труб трубных пучков первой ступени

2.9 Определяем массу труб трубных пучков первой и второй ступени

2.10 Известно, что масса аппарата превышает массу трубного пучка в 2,5-3 раза. Тогда

2.11 Находим стоимость

Стоимость одного погонного метра принимаем 457 рублей

Материал нержавеющая сталь

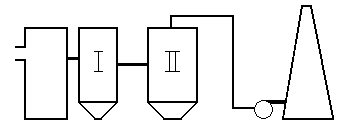

3. Подбор вспомогательного оборудования

3.1 Насосы и дымососы

Поскольку в первой ступени перекачивается пылевой шлам, то насос должен быть грунтового, пескового или шламового типа.

Берем грунтовый насос ГрАк/85/40/1 с мощностью . Частота вращения 1500 , КПД=75% и напором 40 м.(115000)

Во второй ступени перекачивается конденсат, поэтому подбирается насос для чистых сред.

Берем конденсатный насос 1КС80-155 (140000)

с мощностью . Частота вращения 3000 , КПД=78% и напором 155м.

Расчитываем требуемый дымосос:

Берем дымосос ВДН-17 с производительностью , мощностью 160кВт, частотой 1000 об/мин и КПД 75% (120000)

высота подъема жидкости (5-7 м)

гидравлическое сопротивление трубопровода и арматуры(3-5м)

требуемый напор перед форсунками (10м)

3.2

4. Экономический расчет

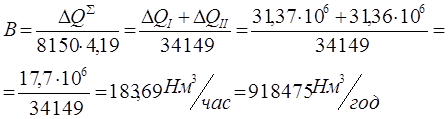

Примем теплотворную способность топлива Qн=8150ккал/нм3. Тогда сэкономленный расход газа В равен:

Возьмем стоимость природного газа равной 1740руб за 1000нм3 и стоимость электрической энергии равной 1,03руб за 1кВт·ч, а стоимость воды примем равной 30руб за 1м3 и стоимость щёлочи равной 8000руб за 1т.

Стоимость сэкономленного природного газа:

Стоимость сэкономленной воды:

Стоимость получаемых щелочь содержащих продуктов:

Суммарная прибыль от утилизации теплоты (экономии природного газа), выработки щелочей и выработки конденсата:

Стоимость установки:

Стоимость дополнительной электрической энергии:

Срок окупаемости:

5. Экономическая таблица

№ п/п

Наименование параметра

Единицы измерения

Величина

Примечание

1

Количество выработанной теплоты в системе

кДж/час

Гкал/час

Гкал/год

τ=5000ч

2

Количество сэкономленного приро-дного газа, B

Нм3/час

Нм3/год

1836,95

9184750

3

Стоимость сэкономленного природного газа, СВ

руб/год

15981465

4

Количество сэкономленной воды за счёт конденсата, GB

кг/час

т/год

11546

57730

5

Стоимость сэкономленной воды, СВ

руб/год

1731900

6

Количество вырабатываемых калий содержащих продуктов, GЩ

кг/час

т/год

0,114

0,57

7

Стоимость получаемых щелочь содержащих продуктов, СЩ=ЦЩ*GГЩ

руб/год

4560

8

Суммарная прибыль от утилизации теплоты (экономии природного газа), выработки щелочей и выработки конденсата

∑С=СВ+СВ+ СЩ

руб/год

2097109

9

Стоимость установки (капитальные затраты)

СЗ=(САП+СОБОРУД)*1,3

руб

5850000

10

Стоимость дополнительной электро-энергии

СЭ=ЦЭ*N* τ

руб/год

1442000

11

Срок окупаемости

τ=Сз/(∑С- СЭ)

лет

8
