Расчет газотурбинного двигателя при постоянном давлении
Содержание
Введение
1. Исходные данные
2. Расчет газотурбинного двигателя
Заключение
Список литературы
Приложение 1.
ВВЕДЕНИЕ
Газотурбинный двигатель (ГТД) — один из видов теплового двигателя, в котором газ сжимается и нагревается, а затем энергия сжатого и нагретого газа преобразуется в механическую работу на валу газовой турбины.
Прев
ращение теплоты в работу осуществляется в нескольких агрегатах ГТД (рис.1)

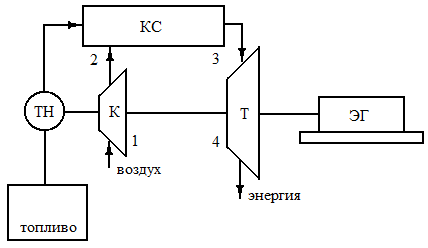

Рис. 1. Схема газотурбинного двигателя:
ТН – топливный насос; КС – камера сгорания; К – компрессор; Т – турбина; ЭГ – электрогенератор.
Сначала воздушный компрессор сжимает атмосферный воздух, повышая его давление, и непрерывно подает его в камеру сгорания. Туда же топливным насосом непрерывно подается необходимое количество жидкого или газообразного топлива. Затем образующиеся в камере продукты сгорания выходят из нее через сопловой аппарат с повышенной температурой и почти тем же давлением, что и на выходе из компрессора. Следовательно, горение топлива происходит при постоянном давлении.
В газовой турбине продукты сгорания адиабатно расширяются, в результате чего их температура снижается, а давление уменьшается до атмосферного.
Рис. 2. Цикл газотурбинного двигателя.
Заменив сгорание топлива изобарным подводом теплоты (линия 2-3 на рис. 2), а охлаждение выброшенных в атмосферу продуктов сгорания – изобарным отводом теплоты (линия 1-4), получается цикл ГТД:
1-2 – сжатие рабочего тела от атмосферного давления до давления в двигателе;
2-3 – горение в камере;
3-4 – процесс адиабатного расширения рабочего тела;
4-1 – отработанные газы выбрасываются в атмосферу.
ИСХОДНЫЕ ДАННЫЕ
Р1 = 0,075 МПа – давление перед компрессором.
Т1 = 4C – температура воздуха перед компрессором.
p= 4 – степень повышения давления в компрессоре .
ρ = 2,3 – степень предварительного расширения.
CP = 1 кДж/(кг·К) – теплоемкость при постоянном давлении.
R = 287 Дж/(кг·К) – удельная газовая постоянная.
k = 1,4 – коэффициент адиабаты .
Схема расчета:
1. основных показателей во всех основных точках цикла;
2. количества теплоты участков цикла;
3. изменение параметров - изменение внутренней энергии; - изменение удельной теплоемкости; - изменение удельной энтропии;
4. работа каждого процесса цикла;
5. термический КПД цикла через характеристики цикла.
РАСЧЕТ ГАЗОТУРБИННОГО ДВИГАТЕЛЯ
1. Основные показатели во всех основных точках цикла:
Точка 1:
P1=0.075МПа
T1=4+273=277К
V1=R1·T1/P1=1.059м/куб
Точка 2:
Точка 3:
Точка 4:
P=const=P4=P1=0.075МПа
№ |
P,МПа |
V,м3 |
T, К |
u, |
i, |
S, |
1 |
0,075 |
1,059 |
277 |
195,7 |
273 |
74,3 |
2 |
0,3 |
0,410 |
428,74 |
305,69 |
428,69 |
74,3 |
3 |
0,3 |
0,943 |
986,102 |
703,1 |
986 |
907,2 |
4 |
0,075 |
2,539 |
663,6 |
473,1 |
663,5 |
907,2 |
2. Количество теплоты участков
1-2:
2-3:
