кг/с.

2.9 Расчет пароводяного подогревателя сырой воды №2

Запишем уравнение теплового баланса подогревателя:

, (12)

отсюда энтальпия пара на выходе из подогревателя:

кДж/кг,

где = 376,94 при tр = 90 ºС.

Температура сырой воды на выходе из подогревателя = 5,9 ºС.

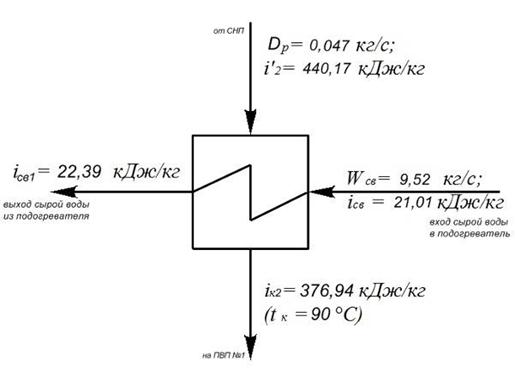

Рис. 7. Схема пароводяного подогревателя сырой воды №2.

2.10 Расчет пароводяного подогревателя сырой воды №1.

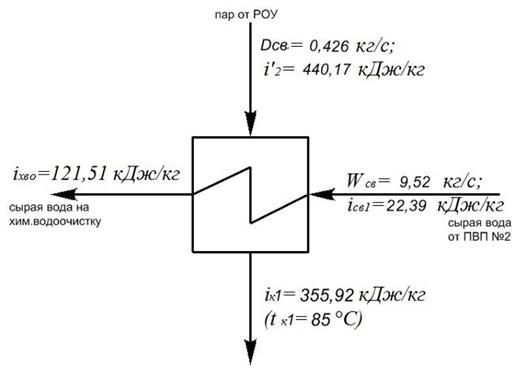

Рис. 7. Схема пароводяного подогревателя сырой воды.

Запишем уравнение теплового баланса подогревателя:

. (13)

Расход редуцированного пара в подогреватель сырой воды:

кг/с

2.11 Общие замечания о расчете деаэратора

Для удаления растворенных в воде газов применяются смешивающие термические деаэраторы. В общем случае они могут быть атмосферного типа с давлением в колонке 0,11 – 0,13 МПа, повышенного давления и вакуумные с давлением ниже атмосферного. В курсовом проекте применен смешивающий термический деаэратор атмосферного типа (= 0,17 МПа). Под термической деаэрацией воды понимают удаление растворенных в ней воздуха при нагреве до температуры кипения, соответствующей давлению деаэраторной колонке. Целью деаэрации является удаление входящих в состав воздуха агрессивных газов, вызывающих коррозию металла оборудования (кислорода и угольной кислоты). Подогрев воды, поступающей в деаэратор, до температуры насыщения осуществляется редуцированным паром ().

Газы, выделяемые деаэрированной воды, переходят в паровой поток и остатком неконденсированного избыточного пара (выпара) удаляются из деаэрированной колонки через штуцер, а затем сбрасываются в барботер (иногда через охладитель выпара). Расход избыточного пара () по имеющимся опытным данным ЦКТИ составляет 2 – 4 кг на 1 тонну деаэрированной воды. В курсовом проекте следует принять: , где - суммарный расход деаэрируемой воды.

Энтальпия пара (выпара) принимается равной энтальпии сухого насыщенного пара при данном давлении (). Деаэрированная вода () из бака деаэратора подается питательным насосом (ПН) в котельный агрегат.

При расчете деаэратора неизвестными являются расход пара на деаэратор () и расход деаэрированной воды (). Эти величины определяются при совместном решении уравнений массового и теплового балансов деаэратора.

Произведем уточнение ране принятого расхода . Суммарный расход деаэрируемой воды (из-за отсутствия возврата конденсата примем

кг/с,

кг/с.

2.12 Расчет деаэратора

Неизвестным в расчете являются расход деаэрированной воды и расход пара на деаэрацию. Запишем уравнение теплового и массового балансов (предположим для деаэратора ηп = 1):

, (15)

. (16)

Из уравнения (16) находим:

Подставляем полученное значение в уравнение (15) и решаем его относительно :

кг/с;

кг/с.

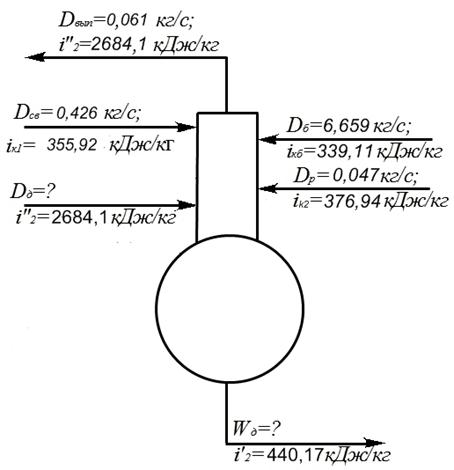

Рис. 10. Расчётная схема деаэратора.

2.13 Проверка точности расчета первого приближения

Из уравнения массового баланса линии редуцированного пара определяем значение :

кг/с.

При расчете деаэратора получено = 0,348 кг/с. Ошибка расчета составляет 32%. Допустимое расхождение 3%. Следовательно, необходимо провести второй цикл приближения.

2.14 Уточненный расчет РОУ

Расчет редуцированного пара:
