Проектирование электрической части атомных электростанций
Б) Расчет токов КЗ для точек КЗ и КЗ/ (на стороне СН):
На стороне СН

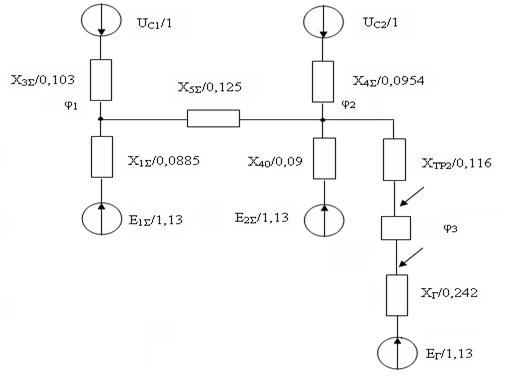

Рис 7.5 Схема замещения для цепи тока зоны III на стороне СН

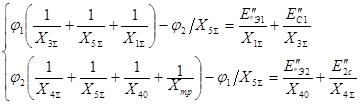

Составляем систему уравнений по методу узловых потенциалов, принимая, что в точке КЗ потенциал равен нулю (j3
=0 или j/3=0).
При коротком замыкании на выводах генератора (точка КЗ) в точку КЗ пойдут через выключатель Q1 токи от всех других источников, кроме тока КЗ от генератора рассматриваемой цепи.
j3 = 0.
Подставляем численные значения величин и определяем j1 и j2 , а затем токи КЗ.
Начальное значение периодической составляющей тока КЗ от всех источников системы, кроме генератора рассматриваемой цепи будет равно
значение периодической составляющей тока КЗ в именованных единицах:
При коротком замыкании на участке выключатель Q1 – блочный трансформатор через выключатель пойдет ток в точку КЗ только от генератора рассматриваемой цепи:
- в относительных единицах
- в именованных единицах
Следовательно, для случая КЗ получим
- для КЗ/
Определение ударных токов КЗ для зоны III:
Определим импульс квадратичного тока
А2с
5. Расчет токов короткого замыкания для VI зоны
А) Расчет токов КЗ для точек К6 и К6/ (на стороне ВН):
Рис. 7.6 Схема замещения для цепи тока зоны VI на стороне ВН
Определение недостающих параметров новой схемы замещения:
Параметры эквивалентного асинхронного двигателя, включенного на одну секцию С.Н. нормальной эксплуатации:
- ЭДС эквивалентного асинхронного двигателя принимается ;
- Сопротивление эквивалентного асинхронного двигателя в относительных единицах определяется
где КпЭАД = 6,3 – кратность пускового тона эквивалентного асинхронного двигателя, вычисленная как усредненное значение кратностей пусковых токов асинхронных двигателей, включенных на одну секцию С.Н. нормальной эксплуатации.
.
Приведение к базисным условиям
.
Мощность SнАД эквивалентного асинхронного двигателя, включенного на одну секцию с.н. нормальной эксплуатации, выбирается из таблицы 2 (Расчетная нагрузка основного ТСН пункт 4.1) нагрузок рабочего трансформатора с.н. [2].

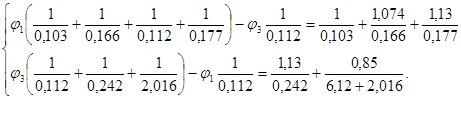

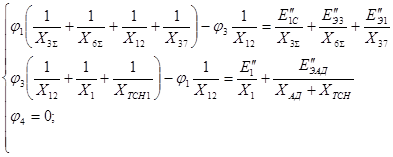

Составляем уравнения по методу узловых потенциалов и вычисляем потенциалы в точках j1 и j3 , приравнивая в точке КЗ j4=0.
;
j1 = 1,035; j3 = 1,049.
Определение начальных значений периодических составляющих токов КЗ, принимая за базисное значение тока на этой ступени:
Так как ток КЗ для случая К6/ больше, чем для случая короткого замыкания в точке К6, все дальнейшие расчеты будут проводиться для этого случая.
Определение апериодической составляющей тока КЗ в момент отключения короткого замыкания. Принимая для зоны VI t = 0,3 с, можно найти:
Определение значения ударного тока КЗ для случая К6/:
Значения Та и Куд принимаются по таблицам справочников [2] для системы со сборными шинами 6…10кВ, где рассматриваются КЗ, через трансформаторы мощностью >63МВА в единице.
Определение периодической составляющей тока КЗ в момент отключения короткого замыкания.
кА
;
Определение импульса квадратичного тока
А2с
Б) Расчет токов КЗ для точек К6 и К6/ (на стороне СН):

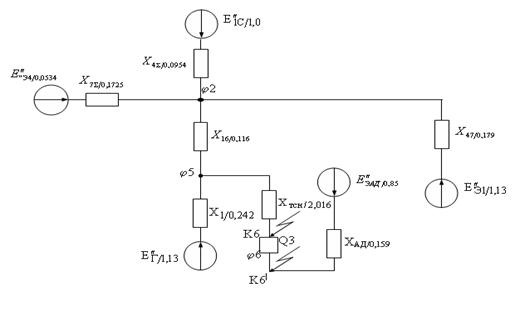

Рис. 7.7 Схема замещения для цепи тока зоны VI на стороне СН
Определение недостающих параметров новой схемы замещения:
Параметры эквивалентного асинхронного двигателя, включенного на одну секцию С.Н. нормальной эксплуатации:
ЭДС эквивалентного асинхронного двигателя принимается ;
Сопротивление эквивалентного асинхронного двигателя в относительных единицах определяется где КпЭАД = 6,3 – кратность пускового тона эквивалентного асинхронного двигателя, вычисленная как усредненное значение кратностей пусковых токов асинхронных двигателей, включенных на одну секцию С.Н. нормальной эксплуатации.
.
Приведение к базисным условиям
.
