Трехфазный трансформатор

ЗАДАНИЕ № 2

По данным трехфазного трансформатора, приведенным ниже, требуется:

1. Определить:

а) фазные значения номинального напряжения;

б) линейные и фазные значения номинального тока на стороне ВН и НН;

в) коэффициент трансформации фазных и линейных напряжений.

2. Вычертить схемы соединения обмоток, обеспечивающие получение заданной группы.

3. Определить

параметра Т-образной схемы замещения:

а) активные и индуктивные сопротивления обмоток трансформатора r1, r2, x1, x2;

б) сопротивления намагничивающего контура rm, xm.

4. Рассчитать и построить зависимость к.п.д., трансформатора от коэффициента нагрузки при cos φ2=1 и cos φ2 = 0,8; определить мощность трансформатора, при которой к.п.д. достигает максимального значения.

5. Вычислить процентное изменение вторичного напряжения ∆U% при номинальной нагрузке:

а) активной (cos φ2=1);

б) активно - индуктивной (cos φ2=0,8);

в) активно - емкостной (cos φ2=0,8);

6. Построить векторную диаграмму трансформатора.

7. Рассчитать установившийся и ударный токи внезапного короткого замыкания

8. Данный трансформатор соединен на параллельную работу с аналогичным трансформатором. Найти распределение нагрузок и степень перегрузки и недогрузки трансформаторов при cos φ2= 1 и cos φ2 = 0,8 для следующих случаев:

а) второй трансформатор включен с первичной стороны на ответвление, соответствующее 1,05 нормального числа витков, a первый трансформатор включен на нормальное число витков;

б) напряжение короткого замыкания второго трансформатора составляет 1,2 Uк первого трансформатора (угол φк остается прежним).

Данные трансформатора для варианта 1:

1. Тип трансформатора - ТМ-10/0,4;

2. Мощность трансформатора, Sн - 10 кВА;

3. Напряжение высокой стороны, U1н - 380В;

4. Напряжение низкой стороны, U2н - 220В;

5. Напряжение короткого замыкания, Uк - 5,5%;

6. Потери мощности при коротком замыкании, Рк - 335Вт;

7. Мощность холостого хода, Ро- 105Вт;

8. Ток холостого хода, Iхх – 8%.

9. Схема и группа соединений Y/Yо-12

Решение:

1 Определим фазные значения номинального напряжения:

а) на высокой стороне

б) на низкой стороне

1.1 Определим линейные и фазные значения номинального тока на стороне:

а) высокого напряжения.

в) низкого напряжения.

1.2 Определим коэффициент трансформации фазных и линейных напряжений.

Трансформатор соединен по схеме Y/Yо следовательно:

2 Схемы соединения обмоток, обеспечивающие получение заданной группы.

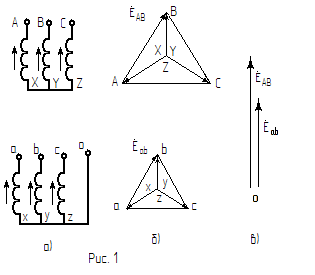

По данной схеме и группы соединений Y/Yо-12 имеем: на высокой стороне обмотки соединены звездой, на низкой стороне обмотки соединены звездой с выводом нулевой точки обмотки (рис .1а). Сдвиг фаз между высокой стороной низкой 0о(рис .1в).Звезда фазных э.д.с. и треугольники линейных имеют вид показанный на рис. 1б.

3 Определим параметры Т-образной схемы замещения:

а) активные и индуктивные сопротивления обмоток трансформатора r1, r2, x1, x2;

Определим полное zк, активное xк и реактивное rк сопротивление в режиме короткого замыкания.

При соединении первичной обмотки в звезду параметры короткого замыкания на одну фазу будут следующие:

где .

Ik= I1нф = 26,3А

рассчитаем:

Параметры характеризуют потери в короткозамкнутой вторичной обмотки и в магнитной цепи, поэтому с достаточным приближением можно принять

б) Сопротивления намагничивающего контура rm, xm.

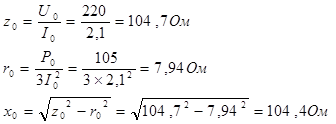

Определим полное z0, активное x0 и реактивное r0 сопротивление в режиме холостого хода. Для первичной обмотки соединенной в звезду на одну фазу будут следующие:

где .

U0= U1нф = 220B

Отсюда сопротивления намагничивающего контура:

4 Рассчитаем и построим зависимость к.п.д, трансформатора от коэффициента нагрузки при cos φ2=1 и cos φ2 = 0,8

4.1 Формула для расчета к.п.д. трансформатора η имеет вид:

где - коэффициент нагрузки трансформатора

а) при cos φ2=1

б) при cos φ2 = 0,8

4.2 Определим мощность трансформатора, при которой к.п.д. достигает максимального значения.

к.п.д. трансформатора, имеет максимальное значение при такой нагрузке, когда отсюда

а) при cos φ2=1

б) при cos φ2 = 0,8

4.2 Рассчитаем и построим зависимость к.п.д. η от коэффициента нагрузки rнг. Расчет проведем в Mahtcad12, график зависимости на рисунке 2.
