Трехфазный трансформатор
|

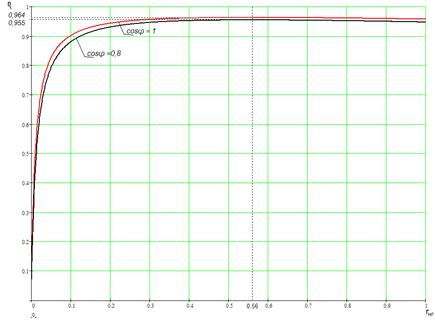

Рис. 2 График зависимости к.п.д. η от коэффициен
та нагрузки rнг.
5 Вычислим процентное изменение вторичного напряжения ∆U% при номинальной нагрузке:
а) активной (cos φ2=1);
Изменение напряжения определяется аналитически по выражению:
где - активная составляющая напряжения короткого замыкания;
- индуктивная составляющая напряжения короткого замыкания;
б) активно - индуктивной (cos φ2=0,8);
в) активно - емкостной (cos φ2=0,8);
∆U при активно – емкостной нагрузке меняется также как и при активно – индуктивной, но со сдвигом на 90о
6 Построим векторную диаграмму трансформатора для случая активно - индуктивной нагрузки при:
cos φ2= 0,8;
I2ф=I2нф=45,5А;
Векторная диаграмма показана на рисунке 3.
7 Рассчитаем установившийся и ударный токи внезапного короткого замыкания.
7.1 Установившийся ток короткого замыкания:
7.2 Ударный ток внезапного короткого замыкания:
где для трансформаторов мощностью 10кВА принимаем равный 1,7
8 Найдем распределение нагрузок и степень перегрузки и недогрузки трансформаторов при cos φ2= 1 и cos φ2 = 0,8 для следующих случаев:
8.1 Два трансформатора. Второй трансформатор включен с первичной стороны на ответвление, соответствующее 1,05 нормального числа витков, a первый трансформатор включен на нормальное число витков;
Sн1 = Sн2 = 10000BA
Uк1 = Uк2 = 5,5%
U1н1 = 380, U1н2 = U1н1 x 1,05=380 x 1,05=399B
откуда k2= U1н2 / U2н=1,81
k1=1,73

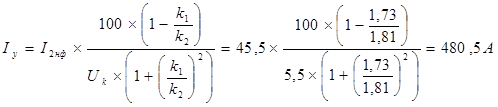

при неравенстве коэффициентов трансформации во вторичных обмотках возникает уравнительный ток:
при этом, во вторичных обмотках имеем следующие токи
а) при cos φ2= 1
где

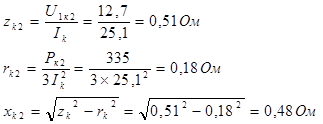

рассчитаем хk2 и zk2
где .
рассчитаем:

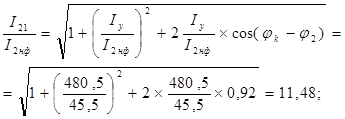

соответственно сos(200-00)=0,92
Уравнительный ток во вторичной обмотке первого трансформатора;
Уравнительный ток во вторичной обмотке второго трансформатора;
б) при cos φ2= 0,8
cos (φk - φ2)= cos(200-360)= cos(-16)=0,95
Уравнительный ток во вторичной обмотке первого трансформатора;
Уравнительный ток во вторичной обмотке второго трансформатора;
Определим меру нагруженности трансформаторов
8.2 напряжение короткого замыкания второго трансформатора составляет 1,2 Uк первого трансформатора (угол φк остается прежним).
Следовательно:
Uк1=12В;
Uк2=12х1,2=14,4В
Sн=10000ВА
На параллельную работу включено 2 трансформатора. Мощность первого трансформатора определится по выражению
Мощность второго;
