Автоматизация электроводонагревателя ЭВ-Ф-15

Содержание

Введение

1. Принципиальная схема автоматического управления электроводонагревателем ЭВ-Ф-15 и её описание

1.1 Работа реле-регулятора температуры

1.2 Работа устройства встроенной температурной защиты

1.3 Работа реле времени

1.4 Автоматический режим работы

1.5 Ручной режим работы

1.6 Аварийный режим водонагревателя ЭВ-Ф-15

2. Выбор электрооборудования

3. Функциональная схема с пояснением

4. Функционально-технологическая схема

Список использованных источников

Введение

Все потребители тепловой энергии можно разделить на производственные и коммунально-бытовые. Коммунально-бытовые потребители используют тепловую энергию для отопления и горячего водоснабжения жилых и общественных зданий, приготовления пищи и других бытовых нужд.

Электротермическое оборудование, электрические печи, электронагревательные элементы и приборы вместе с источниками питания коммутационной и регулирующей аппаратурой образуют электротермическую установку. Оборудование хорошо и легко автоматизируется и обеспечивает высокое качество технологических процессов, часто недостижимое при других видах нагрева. По сравнению с огневыми установками при эксплуатации электротермического оборудования уменьшается пожароопасность, улучшаются условия гигиены и санитарии, снижается загрязнение окружающей среды. Оборудование отличается простотой устройства, технического обслуживания и ремонта, небольшими габаритами и малой металлоемкостью, предъявляет невысокие требования к строительным конструкциям. С точки зрения предельной мощности и рабочей температуры оно является универсальным.

КПД электротермического оборудования по сравнению с устройствами, использующими другие источники теплоты, более высокий (70…90%). Получение электроэнергии из топлива и обратно ее преобразование в теплоту происходит с общим КПД около 30%.

Электрические водонагреватели и парогенераторы применяют в системах горячего водоснабжения, отопления и вентиляции, в технологических процессах животноводства, растениеводства, в ремонтном производстве.

По сравнению с топливными установками электрические водонагреватели и парогенераторы позволяют снизить единичную мощность, повысить коэффициент использования и уровень автоматизации теплогенераторов, более точно поддерживать температуру и получить большой технологический эффект, снизить затраты на обслуживание, уменьшить длину тепловых сетей. При этом коэффициент полезного исполнения первичных энергоресурсов для огневых и электрических теплогенерируюших установок примерно одинаков и равен 0,23…0,30.

Темой данной курсовой работы является автоматизация электроводонагревателя ЭВ-Ф-15. Главная задача этого процесса – обеспечение четкого выполнение операций по курсу «контроль за работой и защитой от аварийных режимов»

1. Принцип работы всей системы автоматики управления электроводонагревателем ЭВ-Ф-15

1.1 Работа реле-регулятора температуры

Реле-регулятор температуры предназначен для двухпозиционного регулирования температуры газообразных и жидких сред и может использоваться с механизмами любого типа.

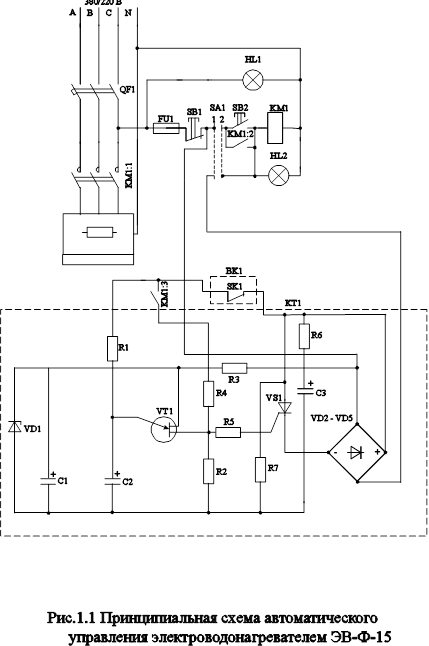

Принципиальная схема показана на рис.1.1, рис.1.2. Датчик температуры - термистор R3, включенный в плечо моста, образованного резисторами R1, R4, R2, R5, R6, R7, R8, R9. Требуемое значение температуры задается с помощью переменного резистора R8. Мостовая схема включена в цепь обмотки обратной связи блокинг-генератор, выполнен на транзисторе V1. Когда температура, измеряемая термистором R3 ниже заданной, мостовая схема разбалансирована и обеспечивает устойчивый колебательный режим работы блокинг-генератора. С выходной обмотки блокинг-генератора сигнал поступает на триггер, выполненный на транзисторах VТ2 - VТ3. Конденсатор С2 в цепи коллектора транзистора VТ2 обеспечивает сглаживание колебаний и поддерживает напряжение постоянного уровня на базе транзистора VТ3, в результате чего транзистор V3 находится в открытом состоянии. Коллекторный ток транзистора V3 создает на резисторе R18 падение напряжения, которое приложено к управляющему электроду тиристора V5 и управляет включением тиристора. Тиристор VD5 включен в диагональ диодного моста (VD6 - VD9), последовательно с которым включена нагрузка. Следовательно, при понижении температуры в помещении по сравнению заданной нагрузка включается.

При повышении температуры в помещении входная мостовая схема расбалансируется в противоположном направлении и фаза входного напряжения мостовой схемы становится противоположной. Сигнал в выходной обмотке И3 - К3 генератора отсутствует, триггер на транзисторах V2 - V3 переключается на транзистор V3, он закрывается. Отсутствие падения напряжения на резисторе R18 приводит к запиранию тиристора VD5 и отключению нагрузки.

1.2 Работа устройства встроенной температурой защиты

В схеме управления водонагревателем устройство встроенной температурной защиты с терморезисторами предназначено для отключения водонагревателя при условиях ненормальной работы, а точнее вскипании воды в водонагревателе, при которой образуются воздушные пробки мешающие нормальной циркуляции воды и перегреву элементов, которые могут выйти из строя.

На рис.1.1 показана принципиальная схема такого устройства, состоящая из блока питания (понижающий трансформатор Т1, диодный мост VD1 - VD4, стабилитрон VD5 с нагрузкой R1),двух параллельно включенных терморезисторах ММТ-1 (Rт), встроенных внутри водонагревателя и включенных последовательно с туннельными диодом VD6, транзисторных усилительных каскадов (транзисторов VТ10, VТ11, VТ12) и реле защиты К1.

В схеме использован принцип релейного эффекта туннельного диода при его последовательном соединении и с переменным сопротивлением (в данном случае сопротивлением терморезисторв). При релейном эффекте на туннельном диоде скачкообразно увеличивается напряжение. Этот скачок напряжения через диод VD7 подается на базу транзистора VТ10, который при нормальной работе закрыт, транзисторы VТ11 - VТ12 открыты, реле К1 включено. Скачек напряжения открывает транзистор VT10, вследствие чего закрываются VT11 и VT12, реле К1 обесточивается и, отключает магнитный пускатель.

Применяемый туннельный диод типа АИ-101Б совместно с двумя параллельно включенными терморезисторами ММТ-1, сопротивление которых при 20 С равно 13 кОм, дает релейный эффект при температурах 70 .110 С (в зависимости от сопротивления регулировочного потенциометра R1).

1.3 Работа реле времени

Реле времени предназначено для задержки на включение и отключение водонагревателя. Служит для более устойчивой работы системы и защиты контактов магнитного пускателя от частоты включений.

При замыкании выключателя QF1 в автоматическом режиме реле времени КТ1 через 15 .45 секунд выдает сигнал на включение электронагревателя, при этом загорается сигнальная лампа HL2.
