Электроснабжение металлургического завода
Краткая характеристика производства и потребителей ЭЭ
Прессовый участок (ПУ) предназначен для штамповки деталей электротехнической промышленности. Он является составной частью крупного завода электроизделий.
На нем предусмотрены: станочное отделение, где размещен станочный парк; ремонтная мастерская, служебные, вспомогательные и бытовые помещения. Транспортные операции выполняю
тся с помощью кран-балки и наземных электротележек.
Участок получает электроснабжение (ЭСН) от собственной трансформаторной подстанции (ТП) 10/0,4 кВ, расположенной в пристройке здания. Распределительные устройства (РУ) потребителей ЭЭ размещены в станочном отделении. От этой же ТП получают ЭСН еще два участка с дополнительной нагрузкой каждый (S = 250 кВ-А, cos φ = 0,8; Ки = 0,5).
Все электроприемники относятся к 2 категории надежности ЭСН.
Количество рабочих смен - 3.
Грунт в районе здания - глина с температурой +15 °С. Каркас здания сооружен из блоков-секций длиной 8 и 6 м каждый.
Размеры здания АхВх Н=48 х 30 х 7 м.
Все помещения, кроме станочного отделения, двухэтажные высотой 3,2 м.
Перечень ЭО цеха металлорежущих станков дан в таблице 1.
Мощность электропотребления (Рэп) указана для одного электроприемника.
Расположение основного ЭО показано на плане (рис. 1).
Перечень ЭО прессового участка цеха
| № на плане |
Наименование ЭО | Вариант |
Примечание | ||
| 1 | 2 | 3 | |||
| Рэп, КВТ | |||||
| 1 |
2 | 3 | 4 | 5 |
6 |
| 1 .3 |
Кузнечно-штамповочные автоматы | 14,5 | 21,7 | 12,4 | |
| 4 .8 |
Прессы электромеханические | 28,1 | 13,9 | 15,7 | |
| 9 .12 |
Прессы фрикционные | 24,2 | 17,2 | 10,5 | |
| 13 |
Кран-балка | 9,5 | 8,5 | 12,5 |
ПВ = 40 % |
| 14 .18 |
Молоты ковочные | 10,2 | 12,3 | 17,3 | |
| 19,20 |
Вентиляторы | 4,5 | 5 | 3,8 | |
| 21 .26 |
Прессы кривошипные | 15 | 20 | 25 |
ПВ - 60 % |
| 27, 28 |
Насосы масляные | 3,5 | 4 | 2,5 | |
| 29, 30 |
Наждачные станки | 1,5 | 2,5 | 3 |
1-фазные |
| 31, 32 |
Шлифовальные станки | 7,5 | 11,5 | 12 | |
| 33, 34 |
Сверлильные станки | 3 | 2,5 | 3,2 | |

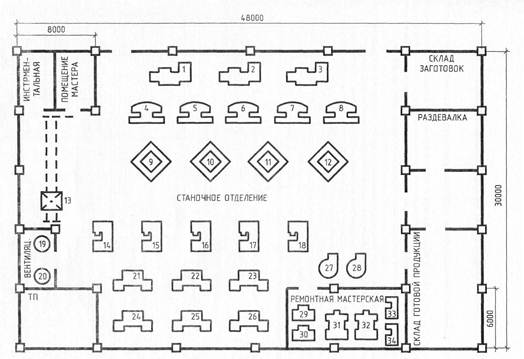

Рис. 1 - План расположения ЭО прессового участка цеха
Задание 2
Электроснабжение завода «АВТОНОРМАЛЬ»
Выполнить проект электроснабжения завода «Автонормаль» согласно заданию на курсовое проектирование.
| Наименование цеха, отделения, участка. | Установленная мощность Рн электроприёмников 0,4 кВ, кВт | Приведённое число электроприёмников n | |
| Группа А | Группа Б | ||
|
1.Станция предварительной очистки воды 2. Компрессорная 3. Котельная 4. Бытовой корпус 5. Цех складского хозяйства 6. Калибровочный цех 7. Автоматный цех 8. Столовая 9. Цех болтов 10. Центральная заводская лаборатория 11. Участок наладки узлов 12.Инструментальный цех 13. Термический цех 14. Гальванический цех 15. Заводоуправления 16. Цех мелкого крепления 17. Цех водородного водоснабжения 18. Цех пружин + прессовый участок 19. Ремонтно-механический цех 20. Станция очистки вод 21. Цех гаек 22. Цех листовой штамповки 23. Сборочный цех | - - - 40 180 177 1000 270 405 430 260 308 - - 180 190 - 540+ См. расчёты 100 - 409 680 169 | 380 80 150 - 25 464 870 - 65 - 20 155 1155 4650 - 470 680 155+ См. расчёты 80 380 140 270 50 | - - - 53 5 15 38 16 17 10 16 12 - - 12 13 - 11+ См. расчёты 20 - 10 14 10 |
