Расчет кожухотрубного теплообменника

1. Тепловой расчет

Цель теплового расчета – определение необходимой площади теплопередающей поверхности, соответствующей при заданных температурах оптимальным гидродинамическим условиям процесса и выбор стандартизованного теплообменника [1].

Из основного уравнения теплопередачи:

, (1)

где F – площадь теплопередаю

щей поверхности, м2;

Q – тепловая нагрузка аппарата, Вт;

K – коэффициент теплопередачи, ;

– средний температурный напор, К.

1.1 Определение тепловой нагрузки аппарата

В рассматриваемой задаче нагревание воды осуществляется в горизонтальном теплообменнике теплотой конденсирующего пара, поэтому тепловую нагрузку определим по формуле [6]:

, (2)

где Gхол – массовый расход воды, кг/с, ;

Схол – средняя удельная теплоемкость воды, Дж/(кг×К);

Тк, Тн – конечная и начальная температуры воды, К;

– коэффициент, учитывающий потери теплоты в окружающую среду при нагревании, = 1,05.

Средняя температура воды:

0С ,

Этому значению температуры соответствует

.

Тогда

Вт,

с учетом потери

Вт.

1.2 Определение расхода пара и температуры его насыщения

Расход пара определим из уравнения:

, (3)

где D – расход пара, кг/с;

r – скрытая теплота конденсации пара, Дж/кг.

По [2, прил. LVII] при Рп = 0,3 МПа, r = 2171×103 Дж/кг, Тк = 133 0С.

Из формулы (3) следует, что

кг/с.

1.3 Расчет температурного режима теплообменника

Цель расчета – определение средней разности температур и средних температур теплоносителей tср1 и tср2. Для определения среднего температурного напора составим схему движения теплоносителей.

Тн = 191,7 0С Пар Тк = 191,7 0С

tк = 96 0С Вода tн = 40 0С

0С 0С

Так как

, то 0С.

Температура пара в процессе конденсации не изменяется, поэтому tср1 = Тп = 191,7 0С, а средняя температура воды : tср 2 = tср 1-tср = 191,7-123,7=68 0С.

1.4 Выбор теплофизических характеристик теплоносителей

Теплофизические свойства теплоносителей определяем при их средних температурах и заносим в таблицу 1.

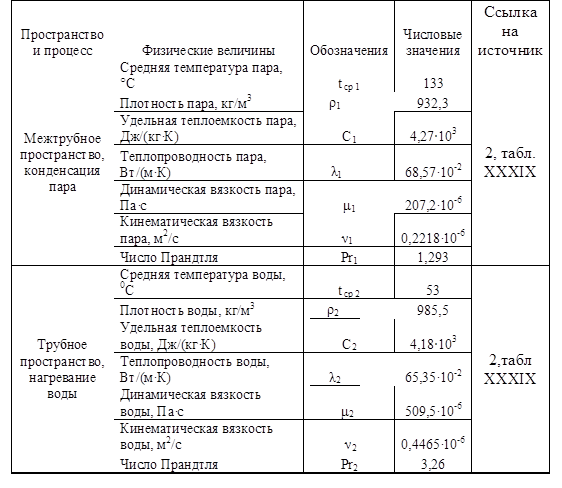

Таблица 1 Теплофизические свойства теплоносителей

1.5 Ориентировочный расчет площади поверхности аппарата. Выбор конструкции аппарата

Ориентировочным расчетом называется расчет площади теплопередающей поверхности по ориентировочному значению коэффициента теплопередачи К, выбираемому из [1, табл. 1.3]. Принимаем К= 800 Вт/(м2×К), поскольку теплота передаётся от конденсирующего пара к воде, тогда ориентировочное значение площади аппарата по формуле (1)

м2.

Так как в аппарате горячим теплоносителем является пар, то для обеспечения высокой интенсивности теплообмена со стороны воды, необходимо обеспечить турбулентный режим движения и скорость течения воды в трубках аппарата. Принимаем число Рейнольдса Re = 12000.

Для изготовления теплообменника выберем трубы стальные бесшовные диаметром 25х2 мм.

Необходимое число труб в аппарате n, обеспечивающее такую скорость, определим из уравнения:

, (4)

где n – количество труб в аппарате, шт.;

d – внутренний диаметр труб, м;

G – массовый расход воды, кг/с;

- динамическая вязкость, Па·с;

Re – число Рейнольдса.

Из формулы (4):

шт.

Такому числу труб n = 39 шт. и площади поверхности аппарата F = 18,3 м2 по [1, табл. 1.8] ГОСТ 15118-79 и ГОСТ 15122-79 наиболее полно отвечает кожухотрубчатый двухходовой теплообменник диаметром 325 мм, с числом труб 28 в одном ходе, длиной теплообменных труб 4000 мм и площадью поверхности F = 17,5 м2.

Проверим скорость движения воды в трубах аппарата:

м/с.

Значение скорости находится в рекомендуемых пределах, поэтому выбор конструкции аппарата закончен.

1.6 Приближенный расчет коэффициентов теплоотдачи и коэффициента теплопередачи

Приближенным расчетом называется расчет коэффициентов и К по формулам, не учитывающим влияние температуры стенки теплопередающей поверхности на интенсивность теплоотдачи [1].

Коэффициент теплоотдачи при конденсации водяного пара на пучке вертикальных труб без учета температуры стенки рассчитывается по формуле [1, с. 24]:

, (5)

где G – массовый расход конденсирующегося пара, G = 6,24·10-1 кг/с;

n – число труб в аппарате с наружным диаметром d, шт;

– теплопроводность, плотность и вязкость конденсата при температуре конденсации.

По формуле (5)

.

Режим движения воды в трубках аппарата:

– турбулентный, так как Re>104.

Для расчета процесса теплоотдачи в закрытых каналах при турбулентном режиме движения и умеренных числах Прандтля (Рr < 80) рекомендуется уравнение [1, с. 23]:

, (6)

где – критерий Нуссельта;

– критерий Рейнольдса;
