Расчет кожухотрубного теплообменника

Температура пленки: 0С, тогда = 133-104,5 = 28,85 0С

Для = 14,425 0С:

= 58,56·10-2 Вт/(м·К);

= 999,15 кг/м3;

= 2466·103 Дж/кг;

= 1173 ·10-6 Па·с.

По формуле (7):

Вт/(м2·К).

Удельная тепловая нагрузка со стороны пара:

Рассчитываем температуру стенки со стороны воды по формуле (9):

0С.

При этой температуре для воды [2, табл. ХXXIX]

(Рrст2 )= 2,1.

С учетом температуры стенки:

;

.

Удельная тепловая нагрузка со стороны воды:

Сравнивая (q1)III с (q2)ІІІ, приходим к выводу, что отклонение

т.е. не превышает 5%, поэтому расчет можем считать законченным.

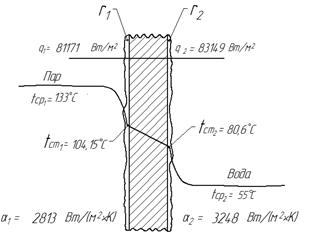

Удельные тепловые потоки по обе стороны стенки равны (рис.2)

Рис. 2 Схема процесса теплопередачи

По формуле (7) коэффициент теплопередачи:

.

Площадь поверхности аппарата определяем по формуле (1):

м2,

По [1, табл. 1.8] ГОСТ 15122-79 окончательно выбираем двухходовой аппарат диаметром d=325 мм, с числом труб n = 56 шт, с длиной теплообменных труб L = 4000 мм и F = 17,5 м2.

1.8 Обозначение теплообменного аппарата

1) Диаметр кожуха D = 325 мм по [1, с. 29] ГОСТ 9617-76.

2) Тип аппарата ТНВ – теплообменник с неподвижными трубными решётками вертикальный.

3) Условное давление в трубах и кожухе – 0,3 МПа.

4) Исполнение по материалу – М1.

5) Исполнение по температурному пределу – 0 – обыкновенное.

6) Диаметр трубы d= 25 мм.

7) Состояние поставки наружной трубы – Г – гладкая.

8) Длина труб L= 4,0 м.

9) Схема размещения труб – Ш – по вершинам равносторонних треугольников.

10) Число ходов – 2.

Группа исполнения – А.

Теплообменник гр. А ГОСТ 15122-79.

Рис. 3. Вертикальный двухходовой кожухотрубчатый теплообменник

1-кожух; 2-трубная решетка; 3-трубка, 4-крышка, 5-распределительная камера

2. Конструктивный расчет

Цель конструктивного расчета теплообменных аппаратов с трубчатой поверхностью теплообмена – расчет диаметров штуцеров и выбор конструкционных материалов для изготовления аппаратов, трубных решеток, способ размещения и крепления в них теплообменных трубок и трубных решеток к кожуху; конструктивной схемы поперечных перегородок и расстояния между ними; распределительных камер, крышек и днищ аппарата; фланцев, прокладок и крепежных элементов; конструкций компенсирующего устройства, воздушников, отбойных щитков, опор и т.п [1, стр.42].

2.1 Выбор конструкционных материалов для изготовления аппарата

Материал выбирают по рабочим условиям в аппарате: температуре, давлениям, химическим свойствам теплоносителей и др. При выборе материала пользуемся рекомендациями [1, табл. 2.2] и ГОСТ 15199-79, 15120-79, 15121-79, в которых указаны материалы основных деталей в зависимости от группы материального исполнения.

Группа материального исполнения – М1. Материал: кожуха – В Ст3сп5 ГОСТ 14637-79; распределительной камеры и крышки – В Ст3сп5 ГОСТ 14637-89; трубы – сталь 10 ГОСТ 8733-87 [1, табл. 2.2].

2.2 Выбор трубных решеток, способ размещения и крепления в них теплообменных труб и трубных решеток к кожуху

Трубные решетки изготавливаются обычно цельными, вырезкой из листа. Для надежного крепления трубок в трубной решетки её толщина Sр(min) (в мм) должна быть не менее [1, с. 45]

, (11)

где с – прибавка для стальных трубных решеток, мм, с = 5 мм;

dн – наружный диаметр теплообменных трубок, мм, dн = 25 мм.

По формуле (11):

мм.

Толщину трубной решетки выбираем в зависимости от диаметра кожуха аппарата и уловного давления в аппарате [1, табл. 2.3]:

Sр = 27 мм.

Размещение отверстий в трубных решетках, их шаг регламентируется для всех теплообменников ГОСТ 9929-82.

По [1, с. 46] определяем шаг при размещении труб по вершинам равносторонних треугольников: при dн = 25 мм, t = 32 мм; отверстия под трубы в трубных решетках и перегородках размещают в соответствии с ГОСТ 15118-79 [1, табл. 2.6].

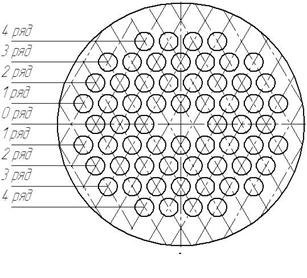

Размещение отверстий в трубных решетках выбранного аппарата показано на рис. 3.

Рис. 4 Размещение отверстий в трубных решетках

Основные размеры для размещения отверстий под трубы 25 х 2 мм в трубных решетках выбираем по [1, табл. 2.7], диаметр предельной окружности, за которой не располагают отверстия под трубы:

D0 = 287 мм,

2R = 281 мм,

Число отверстий под трубы в трубных решетках и перегородках по рядам:

0 ряд – 6

1 ряд – 9

2 ряд – 8

3 ряд – 7

4 ряд – 4

Общее число труб в решетке – 56 шт.

Отверстия в трубных решетках выполняем гладкими. По ГОСТ 15118-79 под трубы с наружным диаметром 25 мм установлен диаметр 25,5 мм.

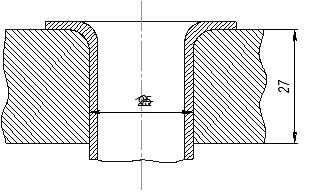

Крепление труб в трубной решетке должно быть прочным, герметичным и обеспечивать их легкую замену. Применяем для крепления труб способ развальцовки с последующей отбортовкой (рис. 4).

Рис.5 Крепление труб в трубной решетке развальцовкой с последующей отбортовкой

Конец трубы, вставленной с минимальным зазором в отверстие трубной решетки, расширяется изнутри раскаткой роликами специального инструмента, называемого вальцовкой.

По [1, табл. 2.8] в соответствии с ГОСТ 26291-94 принимаем минимальную толщину стенки корпуса S = 6 мм.

2.3 Выбор конструктивной схемы поперечных перегородок и расстояния между ними. Отбойники

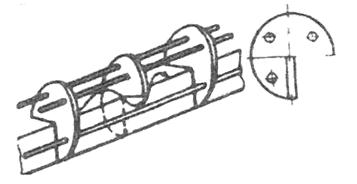

Применяем внутренние поперечные перегородки с диаметрально чередующимся в них сегментными средами для поддержания расстояния между трубами (рис. 6).
