Магнитоупругий эффект

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

1. ОБЩАЯ ХАРАКТЕРИСТИКА МАГНИТОУПРУГОГО ЭФФЕКТА

2. ИСПОЛЬЗОВАНИЕ МАГНИТОУПРУГОГО ЭФФЕКТА ДЛЯ ИЗМЕРЕНИЯ ФИЗИЧЕСКИХ ВЕЛИЧИН

2.1 Измерение силы

2.2 Измерение крутящего момента

2.3 Измерение давления

ЗАКЛЮЧЕНИЕ

ЛИТЕРАТУРА

ВВЕДЕНИЕ

Эффективное внедрение в промышленность систем автоматизации, наряду со специализацией производства, унификац

ией и нормализацией номенклатуры выпускаемой продукции и механизацией производства, опирается на высокую оснащенность предприятий специальными измерительными приборами для надежного контроля качества, эксплуатационных и физических свойств изделий. Развитие автоматизации промышленного производства идет по пути постепенного перехода от регулирования отдельных параметров к связанному регулирования множества параметров и в итоге к автоматизированным системам управления производством. Внедрение таких систем предполагает создание специализированных информационно - измерительных систем для сбора данных о ходе процесса и состоянии объектов с последующей централизованной обработкой поступающей информации вычислительными и управляющими машинами.

Общей чертой автоматизации производственных процессов является постоянно растущее значение измерений неэлектрических величин и повышение роли вычислительных устройств в замкнутой цепи управления.

Электрические приборы для измерения неэлектрических величин состоят из трех основных узлов: первичного преобразователя, измерительной схемы и устройства отображения. Достоинства приборов в целом, как правило, определяются характеристиками первичного преобразователя неэлектрической величины в электрическую. Чтобы полностью использовать достижения современной измерительной техники электрических величин, преобразователи должны обладать высокими метрологическими свойствами.

1. ОБЩАЯ ХАРАКТЕРИСТИКА МАГНИТОУПРУГОГО ЭФФЕКТА

Магнитоупругий эффект – это изменение намагниченности ферромагнитного тела при деформации. Он является термодинамически обратным магнитострикции, и его иногда называют обратным магнитострикционным эффектом.

При воздействии на кристаллы ферромагнетика механических усилий на кристаллографическую анизотропию накладывается магнитоупругая анизотропия, вызванная дополнительным магнитным взаимодействием атомов вследствие искажения атомной решетки кристалла.

Энергия магнитоупругой анизотропии зависит от вектора намагниченности насыщения в кристалле и создает дополнительные выгодные энергетические направления областей в решетке. Упругие напряжения, действующие на ферромагнетик, приводят к изменению ориентации магнитных моментов доменов в решетке (без изменения абсолютного значения вектора намагниченности насыщения). Это приводит к изменению намагниченности ферромагнетика. Магнитоупругая энергия непосредственно связана с магнитострикцией.

Устойчивые направления областей в ферромагнетике определяются минимальным значением магнитной энергии кристалла, включающей в себя три составляющие: 1) энергию магнитной анизотропии Wk; 2) магнитоупругую энергию Wd; 3) энергию внешнего магнитного поля WH.

В зависимости от вида упругой деформации намагниченность в различных ферромагнитных материалах изменяется различно. Характер изменения зависит от величины и знака магнитострикции материала.

Например, для случая сильных упругих растяжений, действующих в направлении магнитного поля Н, намагниченность М может быть определена из выражения

(1.1)

где α – численный коэффициент, равный

λs– магнитострикция насыщения.

Магнитоупругий эффект зависит от материала, величины и знака его магнитострикций, температуры окружающей среды, упругой деформации и напряженности магнитного поля. Вокруг образца существует магнитное поле. При положительной магнитострикции материала направление результирующей намагниченности совпадает с направлением действия силы и магнитного поля. При отрицательной магнитострикции материала направление результирующей намагниченности перпендикулярно к направлению действия силы и магнитного поля.

Принцип действия и конструкция. Работа магнитоупругого. преобразователя основана на магнитоупрутом эффекте. Как известно, ферромагнитные вещества имеют области самопроизвольного намагничивания (домены). В ненамагниченном состоянии вещества домены ориентированы хаотично и магнитные моменты отдельных доменов компенсируют друг друга. При помещении ферромагнитного тела в магнитное поле домены ориентируются в его направления. В слабом поле ориентация частичная; в сильном поле при магнитном насыщении материала ориентируются все домены. Ориентация доменов вызывает увеличение магнитной индукции, характерное для ферромагнитных материалов.

Если на намагниченный образец ферромагнитного тела воздействовать внешней механической силой, то тело деформируется, домены изменят свою ориентацию и индукция в материале изменяется. Явление имеет упругий характер. Если силу снять, то индукция примет прежнее значение.

μа = μr μ0 = В/Н, (1.2)

Поскольку абсолютная магнитная проницаемость вещества то при заданной напряженности поля H изменение индукции В эквивалентно изменению магнитной проницаемости.

Изменение индукции или магнитной проницаемости в ферромагнитных телах при действии на них силы называется магнитоупругим эффектом.

Рассмотренное явление используется для преобразования механической силы в электрическую величину.

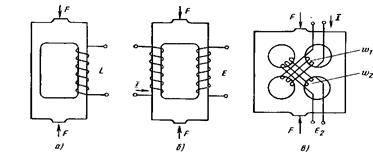

Один из возможных типов магнитоупругого преобразователя представлен на рисунке 1.1, а. Он представляет собой ферромагнитный сердечник с намотанной на нем катушкой. При действии силы – F в материале сердечника возникает механическое напряжение σ, изменяется μr следовательно, и магнитное сопротивление сердечника RM, а также индуктивность катушки L. Формула преобразований имеет вид

F → σ →μ →RM →L. (1.2)

Магнитоупругие преобразователи могут иметь две обмотки (рисунок 1.1,б). Такие преобразователи являются трансформаторными. При действии силы вследствие изменения магнитной проницаемости изменяется взаимная индуктивность М между обмотками и ЭДС вторичной обмотки Е. Формула преобразования имеет вид

F → σ → μr →RM →М→Е. (1.3)

При расчете преобразователя и его чувствительности нужно в соответствии с законами и правилами механики рассчитать механические напряжения σ в элементах конструкции и их зависимость от измеряемой силы σ = σ (F).

Рисунок 1.1-Магнитоупругие преобразователи

Зависимость μr=μr(σ) в ферромагнитных веществах в общем случае нелинейна. Однако при небольших механических напряжениях можно считать, что относительное изменение магнитной проницаемости пропорционально σ:

η=Δμ/ μrном=Sμσ, (1.4)
