Расчет кожухотрубного теплообменника

(см. подраздел 1.7), а минимальная температура кожуха может быть принята равной температуре пара, т.е. tст (к) = 133 оС.

Разность температур кожуха и трубок

0С,

следовательно, установка компенсирующего устройства не требуется.

2.7 Опоры аппарата

Химические аппараты устанавливают на фундаменты или специальные н

есущие конструкции при помощи опор. Тип опоры выбирают в зависимости от конструкции оборудования, нагрузки и способа установки. При установке вертикальных аппаратов широко применяются лапы на полу или на фундаментах. При наличии нижних опор аппарат устанавливают на три или четыре точки, при подвеске между перекрытиями – на три лапы и более.

Расчетную нагрузку, воспринимаемую опорой аппарата, определяют по максимальной силе тяжести его в условиях эксплуатации или гидравлического испытания (при заполнении аппарата водой) с учетом возможных дополнительных внешних нагрузок от силы тяжести трубопроводов, арматуры и т. д. Вес аппарата (с жидкостью) делится на число "лап", и по допустимой нагрузке на опору выбирают ее основные размеры по [1, табл. 2.13].

Принимаем число лап равным 3, а допустимую нагрузку равную 4000 Н. По [1, табл. 2.13] выбираем основные размеры опор вертикального аппарата при допустимой нагрузке 4000 Н: a=75 мм, a1=95 мм, b=95 мм, с=20 мм, c1=50 мм, h=140 мм, h1=10 мм, S1=5 мм, k=15 мм, k1=25 мм, d=12 мм.

Рис. 12 Опора вертикального аппарата

3. Гидравлический расчет

Цель гидравлического расчета – определение величины сопротивлений различных участков трубопроводов и теплообменника и подбор насоса, обеспечивающего заданную подачу и рассчитанный напор при перекачке воды.

Теплоносители должны подаваться в теплообменный аппарат под некоторым избыточным давлением для того, чтобы преодолеть гидравлическое сопротивление аппарата и системы технологических трубопроводов за аппаратом, переместить теплоноситель из одной точки пространства в другую (например, поднять его) и иметь возможность сообщить ему дополнительную скорость. При этом теплоноситель должен обладать достаточной энергией в заданной точке технологической схемы.

Потери энергии жидкостью и газами при их движении, обусловленные внутренним трением, определяют величину гидравлического сопротиления [1, с. 79].

3.1 Расчет гидравлических сопротивлений трубопроводов и аппаратов, включенных в них

Теплообменные аппараты включаются в трубопроводы, входящие в состав насосных установок, образующих технологические схемы различных пищевых или химических отраслей промышленности. Расчету принадлежит схема насосной установки, предлагаемая в задании на проектировании.

Различают два вида гидравлических сопротивлений (потерь напора): сопротивление трения и местные сопротивления:и . Для расчета потерь напора по длине пользуются формулой Дарси-Вейсбаха [2]:

,

где - гидравлический коэффициент трения;

- длина трубопровода, по которому протекает теплоноситель, м;

d – диаметр трубопровода, м;

- скоростной напор,м.

Для расчета потерь напора в местных сопротивлениях применяют формулу Вейсбаха:

,

где - коэффициент местных сопротивлений;

- скоростной напор за местным сопротивлением.

3.1.1 Разбивка трубопровода насосной установки на участки:

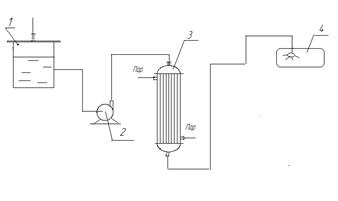

Гидравлическому расчету подлежит схема, представленная на рис. 12.

Рис. 12 – Схема насосной установки

1 –емкость; 2 – насос; 3 – теплообменник; 5 – стерилизуемый аппарат.

Трубопровод состоит из всасывающей и напорной линий. Всасывающая линия – трубопровод от нижней части емкости до насоса. Напорная линия – участок трубопровода от насоса до теплообменника, теплообменник 3, участок от теплообменника 3 до стерилизуемого аппарата 4.

3.1.2 Определение геометрических характеристик участков трубопровода, скоростей и режимов движения в них теплоносителя

Диаметры всасывающего и напорного трубопроводов определим из уравнения расхода (12), принимая по [1, табл. 1.4] скорость во всасывающем трубопроводе м/с, а в напорном – м/с.

м.

По ГОСТ 8732-78 [4, таб. 2.34] выбираем трубу для всасывающего трубопровода диаметром 70 мм.

Скорость движения воды на всасывающем участке трубопровода:

м/с,

а режим движения

– турбулентный, так как Re>104 [6, с.43].

где м2/с – кинематический коэффициент вязкости при t=140С.

м

По ГОСТ 8732-78 [4,таб. 2.34] выбираем трубу для напорного трубопровода диаметром 50 мм.

Скорость движения воды на напорном участке трубопровода

м/с.

Режим движения воды на напорном участке трубопровода от насоса до теплообменника

– турбулентный, так как Re>104 [6, с. 43].

Режим движения воды на напорном замкнутом участке трубопровода, включающего теплообменник и стерилизуемый аппарат.

- турбулентный, так как Re>104,

где м2/с - кинематическая вязкость воды при t = 92°С

3.1.3 Расчет сопротивлений трубопроводов и аппаратов, включенных в них

Всасывающий участок трубопровода

При турбулентном режиме движения гидравлический коэффициент трения может зависеть и от числа Рейнольдса, и от величины шероховатости трубы.

Рассчитаем гидравлический коэффициент трения для гидравлически гладких труб по формуле Блазиуса:

. (14)

.

Проверим трубу на шероховатость, рассчитав толщину вязкого подслоя и сравнив ее с величиной абсолютной шероховатости стальной бесшовной новой трубы: ,
