Проектирование усилителя низкой частоты

Содержание

Введение

1. Выбор принципиальной схемы

2. Расчет выходного каскада

3. Расчет предоконечного каскада

4. Расчет входного каскада

5. Уточнение параметров схемы и расчет обратной связи

6. Расчет элементов связи

Литература

Введение

Усилителями называют устройства, в которых сравнительно маломощный входной сигнал управляет передачей значите

льно большей мощности из источника питания в нагрузку. Наибольшее распространение получили усилители, построенные на полупроводниковых усилительных элементах (биполярных и полевых транзисторах); в последние годы усилители преимущественно используются в виде готовых неделимых компонентов - усилительных ИМС. Простейшая ячейка, позволяющая осуществить усиление, называется усилительным каскадом.

Электрические сигналы, подаваемые на вход усилителей, могут быть чрезвычайно разнообразны; это могут быть непрерывно изменяющиеся величины, в частности гармонические колебания, однополярные и двухполярные импульсы. Как правило, эти сигналы пропорциональны определенным физическим величинам. В установившихся режимах многие физические величины постоянны либо изменяются весьма медленно (напряжение и частота сети, частота вращения двигателя, напор воды на гидроэлектростанции). В переходных и особенно аварийных режимах те же величины могут изменяться в течение малых промежутков времени. Поэтому усилитель должен обладать способностью усиливать как переменные, так и постоянные или медленно изменяющиеся величины. Такие усилители являются наиболее универсальными и распространенными. По традиции их называют усилителями постоянного тока (УПТ), хотя такое название и не вполне точно: УПТ усиливают не только постоянную составляющую (приращение сигнала) и в подавляющем большинстве случаев они являются усилителями напряжения, а не тока. В УПТ нельзя связывать источник и приёмник сигнала через трансформаторы и конденсаторы, которые не пропускают постоянной составляющей сигнала. Это условие вызывает некоторые трудности при создании УПТ, но оно же обусловило ещё большее распространение УПТ с появлением микроэлектроники: УПТ не содержат элементов, выполнение которых в составе ИМС невозможно (трансформаторы и конденсаторы большой ёмкости).

Наряду с применением основного типа усилителей - УПТ - в ряде случаев оказывается целесообразным использование усилителей с ёмкостной связью. Применение ёмкостной связи между каскадами усилителей в настоящее вышло из употребления, так как конденсаторы с большой ёмкостью невыполнимы в виде элементов ИМС.

Достоинством усилителей с ёмкостной связью является отсутствие дрейфа нуля: конденсаторы не пропускают постоянной составляющей, в том числе напряжение дрейфа.

1. Выбор принципиальной схемы

Находим максимальную мощность Pвх сигнала на входе усилителя, которую можно получить при равенстве входного сопротивления Rвх усилителя и внутреннего выходного сопротивления Rген источника сигнала:

(1.1)

где eген - величина ЭДС источника сигнала;

Rген - внутреннее сопротивление источника сигнала.

Требуемый коэффициент усиления по мощности всего усилителя:

(1.2)

где ap= (1,1¸1,3) - коэффициент запаса по мощности;

- мощность, выделяемая в нагрузку.

Выразим коэффициент усиления в децибелах по формуле:

(1.3)

Определим ориентировочное число каскадов, считая, что каждый каскад может обеспечивать усиление мощности примерно на 20дб.

(1.4)

Составим структурную схему (рисунок 1.1):

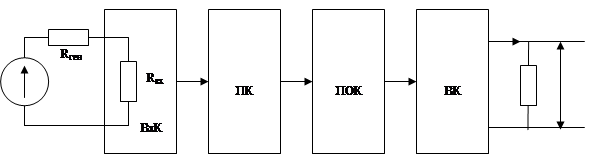

Рисунок 1.1 - Структурная схема усилителя: ВхК - входной каскад, обеспечивающий главным образом согласование с источником сигнала; ПК - промежуточный каскад; ПОК - предоконечный каскад; ВК - выходной сигнал, работающий непосредственно на нагрузку

Составив структурную схему, можно рассчитать выходной и входной каскады.

2. Расчет выходного каскада

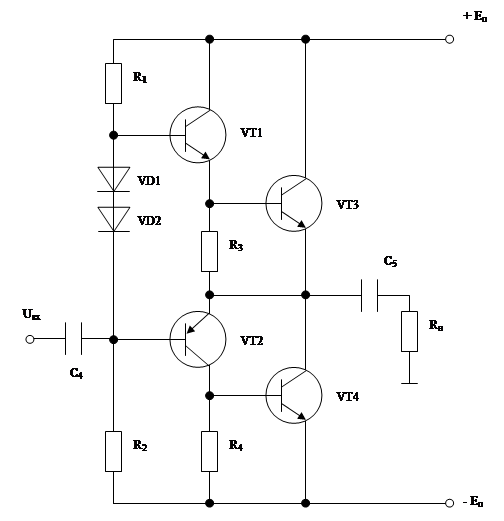

Рисунок 2.1 - Бестрансформаторный выходной каскад

Выбор выходных транзисторов.

Амплитудное значение коллекторного напряжения транзистора VT3 (VT4) (см. рис.2.1):

(2.1)

где Uн - эффективное значение напряжения на нагрузке в В.

Амплитуда импульса коллекторного тока транзистора VT3 (VT4):

(2.2)

Мощность, выделяемая каскадом в нагрузке:

(2.3)

Необходимое напряжение источника питания:

(2.4)

где k1= (1,01¸1,1) - коэффициент запаса по напряжению;

rнас= (0,1¸1) - внутреннее сопротивление транзистора в режиме насыщения.

Выберем напряжение источника питания равным 15В.

Ориентировочная мощность, рассеиваемая на коллекторе транзистора:

(2.5)

По следующим неравенствам выбираем транзисторы VT3 (VT4):

(2.6)

По справочнику [11] выбран транзистор KT817Б со следующими параметрами:

- максимально допустимая постоянная рассеиваемая мощность на коллекторе;

- максимально допустимое постоянное напряжение между коллектором и эммитером;

- максимально допустимый постоянный ток коллектора;

- коэффициент передачи тока базы минимальный;

- максимально допустимая температура перехода;
