Проектирование усилителя низкой частоты

Выбирается транзистор VT0 КТ3102А со следующими параметрами:

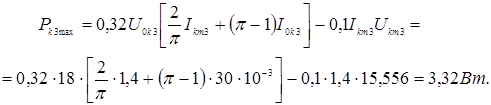

Мощностные показатели при наибольшей температуре окружающей среды (см. формулу 2.7):

Поскольку , то выбранный транзистор подходит.

Определяются следующие токи:

Нахождение сопротивления Rэ и Cэ:

(2.32)

(2.33)

Мощность, выделяемая на резисторе Rэ:

(2.34)

Определение сопротивлений R’ и R”:

(2.35)

(2.36)

Мощность, выделяемая на резисторах R’ и R”:

(2.37)

Уточнённое значение мощности рассеивания одним транзистором VT3 (или VT4):

(2.38)

Тепловое сопротивление корпус-среда:

(2.39)

Площадь радиатора:

(2.40)

где KT=0,0012¸0,014 Вт×см2×град-1 - коэффициент теплоотдачи.

3. Расчет предоконечного каскада

Сквозной коэффициент усиления:

(3.1)

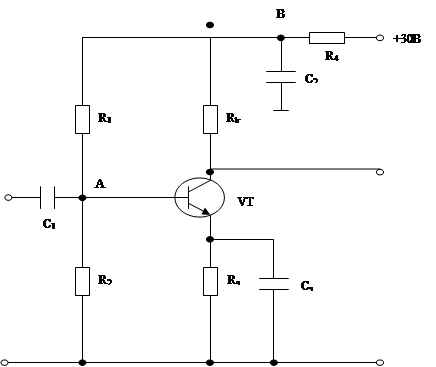

Рисунок 3.1 - Схема предоконечного каскада

Поскольку Kскв очень большой, то на входе нужны: предоконечный и входной - каскады с общим эммитером.

Выбирается транзистор VT КТ3102Е со следующими параметрами:

Принимается

Тогда

Допускается, что напряжение в точке В UB=24В. Тогда напряжение в точке А будет

.

Сопротивление резисторов R1 и R2 делителя:

(3.2)

Мощность, выделяемая на резисторах R1 и R2:

(3.3)

Сопротивление R4:

(3.4)

Мощность, выделяемая на резисторе R4:

(3.5)

Сопротивление Rэ:

(3.6)

где URэ=UB/10=3В.

Мощность, выделяемая на резисторе Rэ:

(3.7)

(3.8)

Напряжение база-эмиттер:

(3.9)

Здесь

Из уравнения (3.6) определяется rб:

(3.10)

Входное сопротивление каскада:

(3.11)

Сопротивление Rk:

(3.12)

Мощность, выделяемая на резисторе Rк:

(3.13)

Выходное сопротивление каскада (учитывая, что rk>>Rk):

(3.14)

Определение амплитудных токов на базе и коллекторе:

(3.15)

(3.16)

Тогда

(3.17)

(3.18)

Коэффициент усиления по напряжению предоконечного каскада:

(3.19)

4. Расчет входного каскада

Схема входного каскада представлена на рис.5.1.

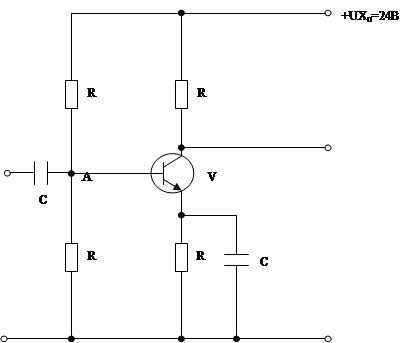

Рисунок 5.1  Схема входного каскада

Выбирается транзистор VT КТ3102Г со следующими параметрами:

Принимается Тогда

Напряжение в точке А будет

.

Сопротивление резисторов R1 и R2 делителя:

(5.1)

Мощность, выделяемая на резисторах R1 и R2:

(5.2)

Сопротивление Rэ:

(5.3)

Мощность, выделяемая на резисторе Rэ:

(5.4)

(5.5)
