г) по экономическим показателям (2. стр. 59-64).

Выбираем светильник марку и мощность, количество ламп. (ЛСП 18-1*15) Д-1 КПД=65%

6. Определим рабочую высоту.

где H-высота помещения (м), hсв - высота свеса светильника от потолка (м), hр.п. - высота рабочей поверхности (м).

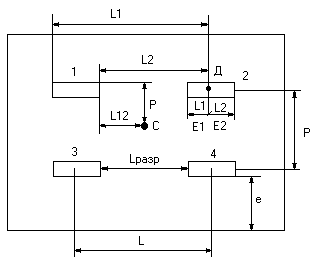

7. Определяем количество светильников по сторонам (А и В).

8. Относительные условия освещенности.

Таблица для свода расчетных данных

Nкт	Nсв	L1	L1/	L2	L2/	P	P/	E1	E2	E	E/
Д	2	0.32	0.1	0.32	0.1	0	0	51	51	102	428
	4	0.32	0.1	0.32	0.1	4.14	1.38	6	6	12
	1	4.56	1.52	3.92	1.3	0	0	131	127	258
	3	4.56	1.52	3.92	1.3	4.14	1.38	29	27	56
С	1,2.3,4	2.44	0.81	1.8	0.6	2.07	0.69	70	55	125	500

Кривые изолюкс Е1, Е2 (1. стр. 187)

Посмотрим, какое влияние точек: т. Д Е/ =428 (min)

т. С Е/ =500 (max)

Считаем, какой световой поток должен быть.

Теперь выбираем лампу для светильника по полученным данным из таблиц (1. стр.76)

Параметры выбранной лампы: ЛДЦ-15 Ф=410 лм.

Лампу проверяем, проходит ли она по световому потоку, если расчетный результат будет больше или меньше 10% то надо выбирать новую лампу, а может быть и светильник.

Расчет ведем методом удельных мощностей.

Этот метод рекомендуется для второстепенных помещений, к освещению которых не придираются. Также этот метод применяется для определения осветительных нагрузок для начальных стадий проектирования.

Значение удельной мощности зависит от типа и от света источника, размера помещения, высоты подвеса, светового коэффициента отражения (потолка, стен и рабочей поверхности) (2. стр. 73-78).

Этим методом будет рассчитано 8 помещение (тамбуры).

S=19.34 м2 Eн=20 лк

Выбираем светильник:

а) по назначению

в) по степени защиты (2. стр. 55-58) (IP20).

г) по экономическим показателям (2. стр. 59-64).

Выбираем светильник марку и мощность, количество ламп. (НСО-02-1*150) Д-1 КПД=65%

Определим рабочую высоту.
