Особенности электроснабжения помещений для содержания животных

3. Электрическая часть

Расчет электрических осветительных сетей включает определение сечений проводов и кабелей, при которых рабочий ток линий не создает нагрева проводов и кабелей, при которых рабочий ток не создает перегрева проводов, обеспечиваются требуемые уровни напряжения у ламп и достаточная механическая прочность у проводов.

Выбор схемы электроснабжения и напряжения осветител

ьной установки.

Питание осветительной сети осуществляется от трансформаторов. При напряжении силовых приемников 380 В питание установок осуществляется, как правило, от трансформаторов 380/220 В, общих для силовой и осветительной нагрузки.

Рис. 2 Электрическая схема№1.

Осветительные щиты напитываются через силовой осветительный щит. На каждый осветительный щит силовом распределительном пункте предусматривается отдельная группа.

В сельскохозяйственном производстве в основном применяются осветительные сети переменного тока с заземленной нейтралью напряжением 380/220 В. Сети с изолированной нейтралью используются в специальных установках с повышенным требованием электробезопасности, а постоянный ток - для резервного питания особо ответственных осветительных приемников и в специальных электроустановках.

Ниже приведены мощности осветительных установок:

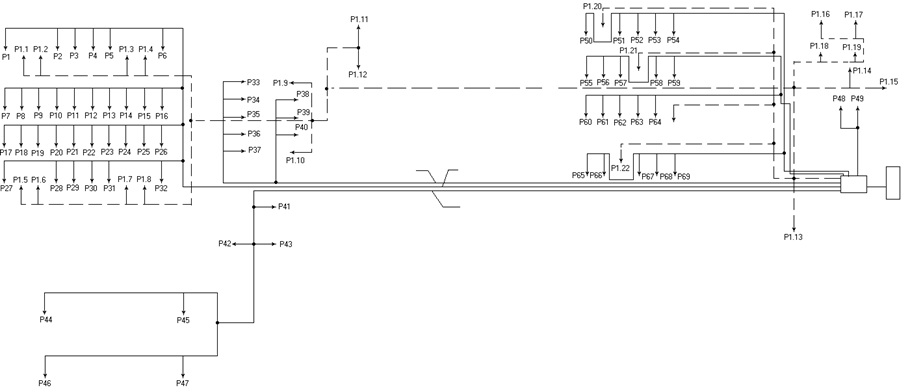

Расчетная схема осветительной сети.

Расчет сечения проводов на min проводников материал не считают. Для того чтобы сосчитать сечение проводов надо найти моменты всех ветвей и участков на приведенной сх.1. Ниже приведен полный расчет для одной группы светильников, а все остальные расчеты будут сведены в табл.№4.

4. Расчет технико-экономических показателей осветительной установки

Проектирование освещения является многовариантной задачей. Каждый из возможных вариантов, создающий одинаковые условия освещения, может отличаться типом используемых светильников, проводов, видов проводки и т.п. Вследствие этого будут различными капитальные затраты, эксплутационные расходы и долговечность установки.

1. Экономическую эффективность осветительной установки оценивают приведенными затратами:

где З- приведенные затраты по рассматриваемому варианту, руб.

Ен=0,15 – нормативный коэффициент эффективности капитальных вложений.

К- капитальные вложения на сооружение осветительной установки, руб.

Э- годовые эксплутационные расходы на систему искусственного освещения, руб.

2. Капитальные затраты на изготовление осветительной установки рассчитываются по формуле:

где N – общее число одного типа в осветительной установке, шт.

Кл – цена одной лампы, руб.

n- число ламп в одном светильнике, шт.

Кс – цена одного светильника, руб.

Км – стоимость монтажа одного светильника, руб.

коэффициент, учитывающий потери энергии в ПРА, принимается 1,2 при люминесцентных лампах и 1,1 при лампах ДРЛ и ДРИ.

Рл – мощность одной лампы, Вт.

Кмэ – стоимость монтажа электротехнической части осветительной установки (щитки, сеть и др.) на 1 кВт установленной мощности ламп с учетом потерь в ПРА, ориентировочно принимается 100 руб./кВт.

Стоимость монтажа светильника определяют по ценникам на электромонтажные работы или ориентировочно принимается равной 25% стоимости светильника.

Эксплуатационные расходы складываются из стоимости электроэнергии, затрачиваемой на освещение, стоимости заменяемых ламп, стоимости чистки светильников и автоматизированных отчислений, которое для светильников, электрооборудование и осветительных сетей принимаются в размере 10% капитальных затрат.

3. Годовые эксплутационные расходы по содержанию искусственного освещения определяются по формуле:

где Эа – годовые затраты на амортизации системы освещения, руб.

Эо – годовые расходы на обслуживание и текущий ремонт осветительной установки, руб.

Ээ – стоимость израсходованной за год электрической энергии с учетом потерь в ПРА и сетях, руб.

Амортизационные отчисления делаются с целью накопления средств для замены основного оборудования, выходящего из строя, по истечении срока службы. Следовательно, сумма этих отчислений определяется сроком службы отдельных элементов осветительной установки и капитальными затратами.

4. Амортизационные отчисления в размере 10% капитальных затрат, соответствующие 10- летнему сроку службы светильников, проводок и электрооборудования. Рассчитываются по формуле:

Годовые расходы на обслуживание и текущий ремонт осветительной установки складываются в основном из стоимости заменяемых ламп и расходов на чистку светильников:

где Эл – стоимость сменяемых в течении года ламп, руб.

Эч – расходы на чистку светильников за год, руб.

Тр – продолжительность работы осветительной установки в год, ч.

Тл – номинальный срок лампы, принимается для ламп накаливания общего назначения 1000 ч, для люминесцентных ламп 1200 ч.

Сз – стоимость работ по замене одной лампы, руб.

n1 – количество чисток светильников в год

С1 – стоимость одной чистки одного светильника, руб.

При отсутствии данных стоимости замены одной лампы эта величина определяется умножением стоимости чистки светильников на коэффициент 0,7.

5. Стоимость электрической энергии израсходованной за год, определяется по формуле:
