Модернизация оборудования распределительных сетей РЭС Февральск

По результатам расчетов видно, что на трансформаторных подстанциях ТП №17, трансформатор, в период максимальной нагрузки остается недогруженным, а на ТП‑16 и ЦРП перегруженным. Предлагаю заменить трансформатор данной подстанции и установить на ТП‑16 трансформатор мощностью 630 кВА, а на ЦРП и ТП‑17 трансформаторы поменять местами, в целях экономии.

1.4.2 Выбор н

оминальной мощности трансформаторов по кривым нагрузочной способности

Выбор номинальной мощности трансформаторов по старению изоляции производится по упрощенному методу [4]. Его суть заключается в том, что устанавливаются пределы, в которых должна лежать необходимая номинальная мощность. Если пределы первого приближения не попадает ни одно из ряда значений номинальной мощности, выбираем большее ближайшее к верхнему пределу. В том случае, когда в эти пределы попадают два соседних из ряда значений и из них надо выбрать одно, определяют пределы второго приближения, более узкие. Если в этих пределах остается одно значение номинальной мощности, то ее достаточность проверяется расчетом на нагрузочную способность трансформаторов [4].

Если оказывается, что в ряду значений номинальной мощности нет того, которое укладывается в эти пределы, следует брать ближайшее большее; на этом выбор мощности трансформаторов заканчивается.

В том случае, когда в стандарте есть одно или даже два значения номинальной мощности, которые размещаются в этих пределах, следует проверить их достаточность. Для этой цели предлагается преобразовать любой график нагрузки в эквивалентный по количеству выделяемого тепла прямоугольный двухступенчатый. Такой график считается эквивалентным действительному по температуре. На рис. 2 представлен двухступенчатый график нагрузки. В периоды 1 и 3 действует нагрузка Pэ с, а в период 2 – нагрузка Pэ max.

Эти величины связаны с проверяемым значением номинальной мощности следующими коэффициентами: к1р=Рэс/Рном и к2р=Рэ max/Рном>1,0.

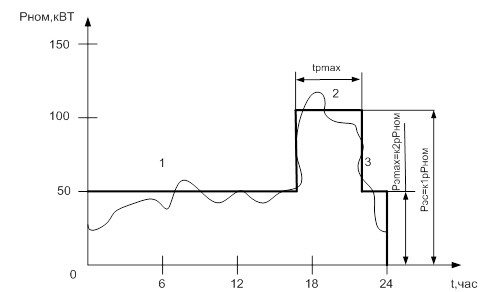

Рисунок 1.1 – Действительный и эквивалентный графики нагрузок

Наметив предварительно номинальную мощность трансформатора, а также значения к1р и к2р, обращаемся к графикам нагрузочной способности и, приняв к1г= к1р, по кривой, соответствующей заданной длительности максимальной нагрузки, находим значение коэффициента допускаемого превышения номинальной мощности к2г, то есть допустимую перегрузку в течение времени t. Далее сравнивается этот коэффициент с расчетным к2р.

Если к2р < к2г, то намеченная номинальная мощность достаточна. Если к2р > к2г, то есть в течение времени t перегрузка больше допустимой, то необходимо переходить следующему значению номинальной мощности трансформатора. Для этого следует заново найти к1р и к2р: значения обоих коэффициентов станут меньше. Приняв вновь к1г= к1р, найдем новое допускаемое значение к2г. Оно будет больше чем раньше, а к2р – меньше, и поэтому, как правило, всегда получится к1р < к1р, то есть новая номинальная мощность окажется достаточной. В [4] приведены графики нагрузочной способности, из которых выбирают нужный в зависимости от системы охлаждения (М, Д, ДЦ, Ц), постоянной времени трансформатора (t=2,5 ч), эквивалентной температуры охлаждающей среды, определяемая по формуле:

, (1.9)

где j – номер месяца; - среднемесячная температура, С, в месяц с номером j; NM – количество месяцев, за которые определяется среднемесячная температура.

° С (1.10)

Результаты расчета по кривым нагрузочной способности приведены в таблице 1.6

Таблица 1.6 – Выбор необходимой мощности трансформаторов подстанций

Так как на ЦРП и ТП‑16 мощность недостаточна, предлагается выбрать трансформаторы более высокой мощности – 630кВА

1.5 Выбор сечения проводников электрической сети

1.5.1 Расчет электрической сети 10 кВ

Линии электрических сетей по своему конструктивному исполнению должны отвечать определенным требованиям надежности, экономичности, безопасности и эксплуатационного удобства. Поэтому при выборе типов, конструктивных разновидностей и отдельных элементов линий, необходимо учитывать электрические параметры линий, условия окружающей среды, строительные условия, схему сети, динамику развития нагрузок и сети, а также экономические показатели.
