Модернизация оборудования распределительных сетей РЭС Февральск

1.6 Выбор и проверка силового оборудования схемы электроснабжения

1.6.1 Расчет токов короткого замыкания

Согласно Правилам устройства электроустановок [2], выбор и проверка электрических аппаратов и токоведущих элементов по электродинамической и термической устойчивости производится по току трехфазного короткого замыкания Ik(3), поэтому в проекте необходимо произвести ра

счет токов короткого замыкания Ik(3) для всех РУ.

Мощность короткого замыкания, МВА, на шинах подстанций, которые являются источниками питания сетевого района, приведена в таблице 1.10

Таблица 1.10 – Мощность короткого замыкания

Наименование подстанций

Мощность короткого замыкания, МВА

РТП‑220

111,8

ЦРП

70

РППЦ-АБ

87

Зная мощность короткого замыкания, по [12] находим сопротивление источника питания, Ом,

. (1.17)

где UHOM – номинальное напряжение сети, кВ;

SК.З – мощность короткого замыкания источника питания, МВА.

Полное сопротивление линии, по которой будет протекать ток короткого замыкания, определяем по формуле, Ом,

, (1.18)

где r – активное сопротивление линии, Ом;

х – индуктивное сопротивление линии, Ом.

Расчет активного и реактивного сопротивления линии ведем по формулам:

, (1.19)

где - активное сопротивление 1 км линии, Ом/км;

- индуктивное сопротивление 1 км линии, Ом/км;

- длина линии, км.

Полное сопротивление до точки короткого замыкания рассчитываем по формуле:

. (1.20)

Ток трехфазного короткого замыкания, кА, находим по формуле:

. (1.21)

Пример расчета:

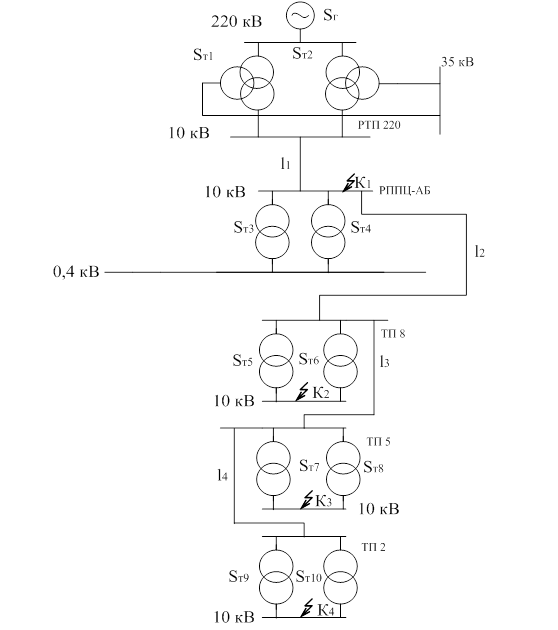

Рисунок 1.3 – Схема замещения для расчета токов короткого замыкания в распределительной сети

Для участка ЛЭП РТП‑220 – РППЦ:

- мощность короткого замыкания источника питания Sк.з.= 111,8 МВА;

- тип линии – АС‑50;

- длина линии 2 км;

- активное сопротивление 1 км линии 0,65 Ом/км;

- реактивное сопротивление 1 км линии 0,392 Ом/км.

- сопротивление источника питания

Ом.

Активное сопротивление линии: Ом.

Индуктивное сопротивление линии: Ом.

Полное сопротивление линии:

Ом.

Сопротивление до точки короткого замыкания: Ом.

Ток короткого замыкания на шинах: кА.

Результаты остальных расчетов по формулам (1.17) – (1.21) приводим в таблице 1.11.

Таблица 1.11 – Токи короткого замыкания.

Наименование трансформаторной подстанции

, Ом

, Ом

, кА

, кА

1

2

3

4

5

ЦРП

0,151

1,085

5,588

4,862

ТП №16 «Склад ГСМ»

1,859

2,794

2,169

1,887

ТП №17 «Локомотивное депо»

0,873

1,807

3,356

2,919

ТП №18 «Котельная»

2,29

3,224

1,880

1,636

ТП №55 «2‑й подъем»

3,850

4,784

1,267

1,102

ТП №19 «Водозабор»

3,827

4,761

1,273

1,108

ТП №8

0,421

1,355

4,474

3,892

ТП №5

1,263

2,197

2,760

2,401

ТП №2

1,763

2,697

2,205

1,918

ТП №20 «Очистные»

1,214

2,148

2,823

2,456

РППЦ-АБ

0,151

1,085

2,44

2,1
