1. Основные виды

1.1 Магнетроны

1.2 Гиротроны

2. Основные характеристики

2.1 Магнетроны

2.2 Гиротроны

3. Принцип работы

3.1 Магнетроны

3.2 Гиротроны

4. Сравнение магнетронов и гиротронов

5. Основное использование

1. Основные виды

1.1 Магнетроны

Магнетро́н (от греч. μαγνήτης — магнит и эле

ктрон) — электровакуумный прибор для генерации радиоволн сверхвысокой частоты (СВЧ, микроволн), в котором взаимодействие электронов с электрической составляющей поля СВЧ происходит в пространстве, где постоянное магнитное поле перпендикулярно постоянному электрическому полю. Наиболее известным применением магнетронов являются радары и бытовые микроволновые печи.

Различные типы магнетронов: в области напряжений 0,4…1,0 МВ и токов от 2 до 30 кА при длительности импульса от 50 до 1000 нс.

А) Магнетроны с многорезонаторными анодными блоками, состоящие из одинаковых резонаторов, разных резонаторов лопаточного типа и типа щель-отверстие. В 10см диапазоне длин волн эти магнетроны имеют КПД 20…30 % при гигаваттном уровне мощности в импульсах длительностью 30…100 нс и полосе генерируемых частот 2%. Вывод СВЧ излучения производится в бок через щель связи в одном из резонаторов.

Б) Обращенный и коаксиальный обращенный магнетроны – дают СВЧ импульсы длительностью 500…700 нс с энергией до 250 Дж.

КОАКСИАЛЬНЫЙ МАГНЕТРОН, содержащий стабилизирующий резонатор с отверстиями в наружной стенке и ферритовые стержни с катушками подмагничивания, отличающийся тем, что, с целью расширения диапазона перестройки частоты, повышения устойчивости работы магнетрона путем подавления паразитных Hmnp Emnp видов колебаний, ферритовые стержни выполнены выступающими внутрь объема стабилизирующего резонатора и проходящими сквозь отверстия в его наружной стенке, при этом число К отверстий в стенке стабилизирующего резонатора и ферритовых стержней не кратно числу азимутальных индексов m паразитных видов колебаний и выбрано из ряда простых чисел: К 5,7,11.

1.2 Гиротроны(МЦР)

Гиротрон — электровакуумный СВЧ прибор, с электронным пучком, вращающимся с циклотронной частотой в сильном магнитном поле. Представляет собой разновидность мазера на свободных электронах.

ЦИКЛОТРОННЫЙ РЕЗОНАНС - резонансное поглощение электромагнитной энергии электронными проводниками (полупроводниками, металлами), помещёнными в постоянное магнитное поле, на частотах, равных или кратных циклотронной частоте носителей заряда (электронов и дырок).

ЦИКЛОТРОННАЯ ЧАСТОТА - частота wc обращения заряженных частиц в постоянном магнитном поле с магнитной индукцией H в плоскости, перпендикулярной H. Для свободной заряженной частицы Ц. ч. определяется из равенства Лоренца силы произведению массы частицы на центростремительное ускорение

При слаборелятивистских энергиях электронов наибольшее распространение получили генераторные и усилительные разновидности гиротрона. Релятивистские гиротроны могут генерировать излучение мощностью до 10 МВт.

2. Основные характеристики

2.1 Магнетроны

Магнетроны могут работать на различных частотах от 0,5 до 100 ГГц, с мощностями от нескольких Вт до десятков кВт в непрерывном режиме, и от 10 Вт до 5 МВт в импульсном режиме при длительностях импульсов главным образом от долей до десятков микросекунд. Магнетроны обладают высоким КПД (до 80 %),

Магнетроны бывают как неперестраиваемые, так и перестраиваемые в небольшом диапазоне частот (обычно менее 10 %). Для медленной перестройки частоты применяются механизмы, приводимые в движение рукой, для быстрой (до нескольких тысяч перестроек в сек) — ротационные и вибрационные механизмы.

Схема конструкции магнетрона

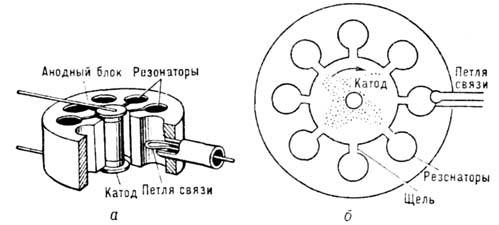

Рис. 1. Схематическое изображение многорезонаторного магнетрона: а - общий вид; б - сечение плоскостью, перпендикулярной H0.

Магнетрон состоит из анодного блока, который представляет собой, как правило, металлический толстостенный цилиндр с прорезанными в стенках полостями, выполняющих роль объёмных резонаторов. Резонаторы образуют кольцевую колебательную систему. К анодному блоку закрепляется цилиндрический катод. Внутри катода закреплён подогреватель. Магнитное поле, параллельное оси прибора, создаётся внешними магнитами или электромагнитом. Для вывода СВЧ энергии используется, как правило, проволочная петля закреплённая в одном из резонаторов или отверстие из резонатора наружу цилиндра.

Резонаторы магнетрона представляют собой замедляющую систему, в них происходит взаимодействие пучка электронов и электромагнитной волны. Поскольку эта система в результате кольцевой конструкции замкнута сама на себя, то её можно возбудить лишь на определённых видах колебаний, из которых важное значение имеет π-вид. Этот вид колебаний назван так потому, что напряжения СВЧ на двух соседних резонаторах сдвинуты по фазе на π.

Для стабильной работы магнетрона (во избежание перескоков во время работы на другие виды колебаний, сопровождающихся изменениями частоты и выходной мощности) необходимо, чтобы ближайшая резонансная частота колебательной системы значительно отличалась от рабочей частоты (примерно на 10 %). Так как в магнетроне с одинаковыми резонаторами разность этих частот получается недостаточной, её увеличивают либо введением связок в виде металлических колец, одно из которых соединяет все чётные, а другое все нечётные ламели анодного блока, либо применением разнорезонаторной колебательной системы (чётные резонаторы имеют один размер, нечётные — другой). Отдельные модели магнетронов могут иметь различную конструкцию. Так, резонаторная система выполняется в виде резонаторов нескольких типов: щель-отверстие, лопаточных, щелевых и т. д.

Типичные характеристики М. приведены на рис. 3. М. начинает работать, когда анодное напряжение достигает значения, соответствующего началу синхронизма. С увеличением напряжения условия синхронизма улучшаются; сила тока, выходная мощность и кпд М. увеличиваются. При оптимальных условиях синхронизма кпд М. достигает максимума. Дальнейшее повышение анодного напряжения постепенно ухудшает синхронизм и сопровождается снижением кпд, несмотря на увеличение силы тока и выходной мощности.

2.2 Гиротроны

Современные мощные гиротроны для термоядерных исследований способны генерировать на частотах 30–170 ГГц излучение мощностью до 1 МВт с КПД 40–50 % в импульсах длительностью до сотен секунд. Излучают волны с частотами 20-1300 ГГц. Мощность — от кВт до 1-2 МВт. Релятивистские гиротроны могут генерировать излучение мощностью до 10 МВт.

Гиротроны позволили освоить весь диапазон миллиметровых волн на высоких уровнях мощности (~1 МВт в импульсном и сотни кВт в непрерывном режимах) с кпд ~ 30-40%. Это делает их перспективными для ряда энергетических приложений, в частности для нагрева плазмы в установках управляемого термоядерного синтеза.
