Загрязнения электровакуумных приборов

Введение

При эксплуатации электровакуумных приборов оказалось, что в них происходит непрерывное перемещение материалов с одних деталей на другие, причем направление этого перемещения бывает иногда неожиданным: с холодных деталей на горячие.

Так, в катодах длительно проработавших электровакуумных приборов всегда обнаруживаются многие элементы, ранее в них не находившиеся, но вхо

дящие в состав материалов, из которых изготовлены другие детали. При исследовании процессов перемещения (миграции) элементов методом меченых атомов обнаружено, что в катод каким-то образом попадают материалы со всех окружающих его деталей, включая стекло и слюду, при чем интенсивность миграции возрастает при форсировании режима откачки и тренировки.

Восприимчивость электровакуумных приборов к загрязнениям

Возможность попадания в активное покрытие различных веществ, ухудшающих эмиссионные свойства катодов, часто вызывает у многих специалистов предчувствие неизбежного брака приборов из-за малой эмиссии. Такое «суеверие» утвердилось в электровакуумной технике, например, по отношению к галогенам из-за их химической активности, и в первую очередь к хлору и фтору, поскольку вероятность попадания этих элементов в электровакуумные приборы реально существует.

Однако произойдет ли отравление оксидного катода или нет, определяется не присутствием на деталях электровакуумных приборов галогенов или любых других аналогичных веществ-ядов, а интенсивностью механизма переноса их с загрязненных деталей в катод. Если интенсивность такого механизма весьма мала или его вовсе не существует, то яды, содержащиеся на деталях, не причинят вреда электровакуумным приборам. Вот примеры.

1. Синтетическая слюда содержит вместо кристаллизационной воды приблизительно 9% (вес.) фтора. Несмотря на это, использование такой слюды в приемно-усилительных сверхминиатюрных лампах вместо природной (мусковита), не содержащей фтора вообще (или содержащей его в ничтожных количествах), не только не опасно, но даже желательно, так как эмиссионные свойства катодов при этом улучшаются.

2. В люминофорах остается в небольших количествах «технологический» хлор, используемый при их изготовлении. Более того, как фтор, так и хлор непосредственно входят в состав некоторых люминофоров. Однако даже прямой обстрел таких люминофоров быстрыми электронами, при котором неизбежно разложение хлорных соединений и выделении ионов хлора, не вызывает катастрофического отравления оксидных катодов в электроннолучевых трубках.

3. Ножки приемно-усилительных ламп загрязняются при сборке потом пальцев монтажниц. В одну приемно-усилительную лампу попадает при этом несколько десятков микрограммов ионов хлора. Если пересчитать это количество на газообразный хлор, который мог бы выделиться в объем лампы, то его парциальное давление составило несколько десятых тор. Однако по данным работы, металлическая лампа типа 6Ж4 благополучно «терпит» загрязнение деталей хлором в количестве до 26 мкг, и миниатюрная лампа типа 6Ж5П – в количествах до 2 мкг. Объясняя различную восприимчивость ламп к загрязнению деталей хлором, автор работы приходит к выводу, что эта восприимчивость определяется конструкцией и технологией откачки ламп, т.е., иными словами, она зависит от интенсивности переноса хлора в катод.

В приведенных примерах мы имеем прямую аналогию с кислородом, из которого почти на половину состоят такие используемые в электровакуумных приборах материалы, как стекло и керамика. Отрицательное влияние кислорода этих материалах проявляется лишь тогда, когда возникают условия для его переноса в катод, например, если стеклянные или керамические детали подвергнуться электронной бомбардировки или возникнет электролиз стекла. Выделившийся свободный кислород уменьшит эмиссию катода, и прибор быстро выйдет из строя.

Следовательно, пока в приборах отсутствуют процессы, способствующие миграции загрязнения с различных деталей в катод, у технологов не должно быть причин для суеверного страха перед этими загрязнениям. Но, тем не менее, не следует отказываться от доступных методов очистки деталей.

Когда технология дешева и проста, ее нужно применять, несмотря на то, что техническая обоснованность этого твердо и не доказана. Наряду с этим было бы безрассудным стремиться полностью выделить воду из стеклянных деталей или кислород из никелевых, хотя мы знаем, что вода и кислород в незначительных количествах выделяется из этих деталей при работе приборов; для стекла это потребовало бы слишком много времени, а для никеля - вообще не осуществимо, так как мы распылили бы его раньше, нежели освободили от кислорода.

Все приведенные примеры должны предостерегать технологов от поспешных выводов при анализе причин плохой работоспособности приборов: обнаружение на их деталях веществ, отравляющих катод еще не означает, что ухудшение работоспособности вызвано именно этими, а не какими-либо другими веществами.

Виды загрязнений

электровакуумный прибор загрязнение катод

Загрязнение деталей механическими частицами

Вредное влияние различного рода механических частиц на качество и надежность электровакуумных приборов было осознано только 53 года назад. В гражданской и военной аппаратуре того времени стали в массовых количествах использовать электровакуумные приборы, причем выходы из строя единичных приборов приводили к отказам дорогостоящей и ответственной аппаратуры. Так возникла проблема надежности электровакуумных приборов, объявившая «тотальную войну» со всякого рода свободными частицами в приборах.

Опасность свободных частиц, в первую очередь пыли, раньше всего стала угрожать приемно-усилительным лампам с малыми расстояниями между электродами. Ворсинки при этом обычно не перегорают, так как в цепях электродов ламп имеются высокоомные нагрузки, ограничивающие токи электродов. Поэтому замыкания между электродами бывают длительными. В таких случаях внутри ламп можно заметить раскаленные ворсинки, застрявшие чаще всего между сетками.

Поведение обугленных пылинок в лампе может быть весьма загадочным. Вот один из таких примеров, полученный из опыта использования миниатюрных ламп в импульсной аппаратуре. В оксидном покрытии катода оказалась обуглившаяся ворсинка (рис. а).

2 1 250 в

Оксид

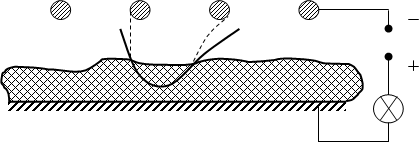

Рис. а. Положение ворсинки в оксидном слое при отсутствии (1) и наличии (2) напряжения на сетке.

Она вела себя подобно лепесткам электроскопа: при приложении к сетке напряжения кончики ворсинки соединялись с сеткой, а при уменьшении или отключении возвращались в исходное положение. Разгадать причину неустойчивого короткого замыкания в лампе удалось только при тщательном обследовании ее под микроскопом, включая и выключая рабочие напряжения.

Опытным путем установлено, что обуглившиеся ворсинки и другие частицы, застрявшие между электродами, имеют самое различное сопротивление (от десятков до тысяч килоом). Поэтому влияние таких частиц на работу радиотехнической аппаратуры может быть двояким: при коротком замыкании возможен либо полный отказ в работе, либо ухудшении параметров радиоаппаратуры.
