Кинетика полимеризации изопрена под влиянием каталитических систем на основе карбоксилатных солей лантаноидов

Для катализаторов на основе тербия отсутствует зависимость скорости полимеризации от текущей концентрации изопрена до его глубоких конверсии (рис. 2), что свидетельствует о координационном характере ' взаимодействия мономера с активными центрами, при котором лимитирующей стадией реакции является внутрисферная перестройка координационного комплекса: w=kvCv. Вместе с тем начальная концентрация мо

номера определяет скорость полимеризации, оказывая существенное влияние на величину Ср. Последнее установлено дозированным ингибированием полимеризации циклопентадиеном [1]: с увеличением [М] о от 1 до 3 моль/л СР увеличивается в 4 раза (рис. 3).

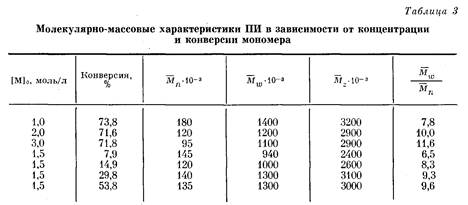

Как и следовало ожидать, для нулевого порядка по мономеру в случае тербиевого катализатора наблюдается обратная зависимость между среднечисленной ММ и начальной концентрацией мономера (табл. 3).

Рис. 2. Кинетика полимеризации изопрена с катализатором на основе октаноата тербия. [ТЬ]=610"4 моль/л; [М]0=0,5 (1); 1.0 (2); 1,5 (3); 2,0 (4) и 2,5 моль/л (5). Катализатор получен в присутствии сопряженного диена

Рис. 3. Влияние начальной концентрации изопрена на количество действующих активных центров. [ТЪ] = 6-10-4 моль/л. Катализатор получен в присутствии сопряженного диена

Псевдомономолекулярные значения констант скоростей реакций роста: полимерной цепи и отношения кп"'1кр и kaA1/kv, найденные из зависимостей среднечисленной ММ от [М] 0 и концентрации ДИБАГ, приведены в табл. 1.

Изложенные результаты позволили предположить, что в состав действующих активных центров тербиевых катализаторов входят молекулы мономера и непредельные фрагменты полиизопрена, которые непосредственно не участвуют в дальнейших актах внедрения в полимерную цепь, но определяют СР, взаимодействуя с потенциальными активными центрами. При условии равнозначной способности к координации с этими центрами мономера и полимерных звеньев концентрация действующих активных центров не изменяется в процессе полимеризации, обеспечивая постоянство скорости полимеризации изопрена.

ЛИТЕРАТУРА

1. Монакое Ю.В., Марина Н.Г., Савельева Н.Г., Жибер Л.Е., Козлов В.Г., Рафиков С.P. II Докл. АН СССР. 1982. Т. 265. № 6. С. 1431.

2. Gong 1., LiВ., Yang G., Wang F. // Caofenxi tongxun. 1983. № 2. P. 116. Throckmorton M. C. // Kautschuk und Gummi Kunstoffe. 1969. B. 22. P. 293. Scientia Sinica. 1974. V. 17. № 5. P. 653.

3. Wei I., Liao Y., Han D. // Caofenxi tongxun. 1984. № 3. P. 207.

4. Трокмортон M.С. Пат. 3794604 (США). // Изобрет. за рубежом. 1974. № 4. Гр. 16. С. 34.

5. Чирков Н.М., Матковский П.Е., Дьячковский Ф.С. Полимеризация на комплексных металлоорганических катализаторах. М., 1976. С. 154.

 Скачать реферат
