Кальцинация гидрокарбоната

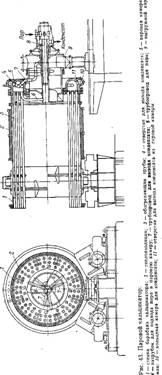

Конденсат из труб стекает в паровую камеру и из нее через ряд отверстий — в кольцевую камеру конденсата 10, которая разделена перегородками на три секции. Каждая перегородка с одной стороны имеет упомянутые выше отверстия для стока конденсата, а с другой — отверстие 4 и трубопровод 7 для вывода конденсата из кальцинатора. Попавший в секцию при нижнем ее положении конденсат в процессе вращения б
арабана вытекает с другого конца секции по трубопроводу 7 и далее выводится из кальцинатора.
Кальцинатор работает с вводом ретурной соды. Загрузочный механизм аналогичен механизму огневых печей с ретурным питанием: гидрокарбонат смешивается в смесителе с ретурной содой и подается в барабан кальцинатора. Наружная поверхность кальцинатора имеет теплоизоляцию 2. Кальцинатор обогревается паром под давлением 2,5—3,5 МПа (25—35 кгс/см2). Температура соды достигает 190—250 °С, поэтому получаемый продукт имеет более высокую насыпную плотность.
Скорость кальцинации при столь высоких температурах выше, чем в огневых содовых печах. Паровые кальцинаторы отличаются высокоразвитой поверхностью нагрева. Обогревающие трубы для увеличения поверхности снабжены по всей длине поперечным оребрением. При одинаковых размерах производительность паровых кальцинаторов больше, чем огневых содовых печей.
Производительность парового кальцинатора с барабаном длиной 20 м и диаметром 2,6 м достигает 300 т/сут в пересчете на 95%-ную Na2C03 при влажности гидрокарбоната 16% и влажности смеси с ретуром 6%. Расход пара при давлении2,5—3,5 МПа составляет 1,2—1,7 т. Частота вращения барабана 7 об/мин. Степень заполнения барабана 30%. Паровые кальцинаторы диаметром 3 м и длиной 33 м выпускают в сутки до 600 т соды.
Перспективной конструкцией является паровой кальцинатор с греющими трубками, помещенными в кипящий слой кальцинируемого материала. Такой аппарат дешевле и проще по конструкции. Существенным достоинством печи с кипящим слоем является отсутствие вращающихся частей. Проектируемая мощность такой печи достигает 600—700 т/сут. Кипение слоя достигается подачей ретурного газа, т. е. газа, вышедшего из кальцинатора после очистки от содовой пыли и подогрева. Благодаря интенсивному перемешиванию материала в кипящем слое обеспечиваются хороший теплообмен, равномерность нагрева и невысокая температура выходящей соды.
Теоретическое количество ретурной соды, подаваемой в ретурную содовую печь или в паровой кальцинатор, можно рассчитать, если предположить, что вся свободная влага в сыром гидрокарбонате должна войти в состав троны согласно реакции (2). Из реакции следует, что для связывания 1 кг влаги необходимо затратить 2,94 кг 100%-ной соды. Так как ретурная сода содержит не 100% Nа2СОз, а в среднем 98%, расход ее на 1 кг влаги будет равен 2,94(100 : 98) =3,04 кг.
При средней влажности сырого гидрокарбоната, равной 17%, 1 кг его содержит 0,17 кг воды. Расход 98%-ной соды для связывания 0,17 кг влаги составит 3,04-0,17=0,517 кг. Эта величина получена при условии идеального смешения гидрокарбоната с ретурной содой. Так как на практике достичь идеального смешения не удается, количество ретура увеличивают до 0,75— 1,0 кг на 1 кг сырого гидрокарбоната.
Вакуум-фильтры. Для фильтрования NaHCО3 чаще всего применяются барабанные вакуум-фильтры. В настоящее время наиболее вероятно применение центрифуг для отжатия влаги из гидрокарбоната, отфильтрованного на барабанных вакуум-фильтрах. Это позволит снизить влажность NaHCО3 в два-три раза и тем самым облегчит работу и повысит мощность содовых печей.
Возможно также использование центрифуг совместно с гидроциклоном или с гравитационным отстойником, в котором суспензия гидрокарбоната предварительно подвергается разделению. Осветленную часть из отстойника далее направляют в отделение дистилляции, а сгущенную часть — в центрифугу. Промытый и отжатый на центрифуге гидрокарбонат направляют на кальцинацию, а маточник, содержащий мелкие кристаллы NaHCO3, возвращается в отстойник. Подобное применение центрифуг в значительной мере зависит от качества кристаллов гидрокарбоната, что является недостатком этих аппаратов.
Конструкция барабанных вакуум-фильтров и принцип их действия широко известны и здесь не излагаются. В качестве фильтрующей ткани применяется шерстяная байка с длинным ворсом или сукно. Эти ткани, в отличие от хлопчатобумажных, имеют равномерную пористость, не изменяющуюся в процессе эксплуатации. Под этой тканью располагают редкую сетку из кордовых ниток или шпагата. В качестве основы под фильтрующий материал применяют сетку из капронового шелка, отличающегося хорошими эксплуатационными показателями. Срок службы такой сетки значительно больше, чем сетки, изготовляемой из вискозных ниток. Начали применять и просто мелкую металлическую сетку.
Расход промывной воды (слабой жидкости) составляет 0,3—0,5 м3/т соды.
На содовых заводах широко используется вакуум-фильтр с поверхностью фильтрации 5,6 м2, имеющий барабан диаметром 1,8 м и длиной 1,0 м и частотой вращения 0,73—3,0 об/мин. Производительность фильтра 9,5—12,3 т влажного бикарбоната в 1 ч при средней влажности осадка 16—17%.
Применяются также вакуум-фильтры с поверхностью фильтрации до 32 м2 с несколькими отжимными роликами.
Барабан, распределительную головку и корыто фильтра изготовляют из щелочестойкого чугуна, содержащего 0,3—0,5% никеля и 0,4—0,6% хрома, мешалку фильтра — из углеродистой стали марки Ст.З, срезающий нож — из нержавеющей хромоникелевой стали, содержащей 18% хрома, 9% никеля и 1—2% титана.
Циклон —аппарат, улавливающий содовую пыль из газа содовых печей, имеет следующие специфические для содового производства особенности: в циклоне недопустима конденсация из газа водяного пара, парциальное давление которого в газе содовых печей составляет примерно 60 кПа (0,6 кгс/см2), а следовательно, температура конденсации равна примерно 80°С. Для предотвращения конденсации циклон теплоизолирован.
В циклоне с механической выгрузкой соды установлена мешалка, которая сдвигает к выгрузному отверстию улавливаемую содовую пыль и, кроме того, очищает от соды внутреннюю поверхность циклона и наружную поверхность центральной трубы, выводящей газ из циклона.
На содовых заводах, где содовый раствор может быть использован, например, для получения каустической соды известковым способом или очищенного гидрокарбоната, можно применять мокрую очистку газа от содовой пыли в скрубберном промывателе, орошаемом водой. В этом случае, чтобы исключить поглощение аммиака, содержащегося в газе содовых печей, применяют горячую воду (температура 70—80 °С).
Холодильник газа содовых печей состоит из ряда соединенных друг с другом холодильных царг (бочек), аналогичных применяемым в карбонизационной колонне. Газ и слабая жидкость из коллектора газа содовых печей поступают сверху в межтрубное пространство и движутся вниз. Противотоком газу в трубах идет охлаждающая вода. Для получения 1 т/сут соды необходимо около 2 м2 охлаждающей поверхности труб.
